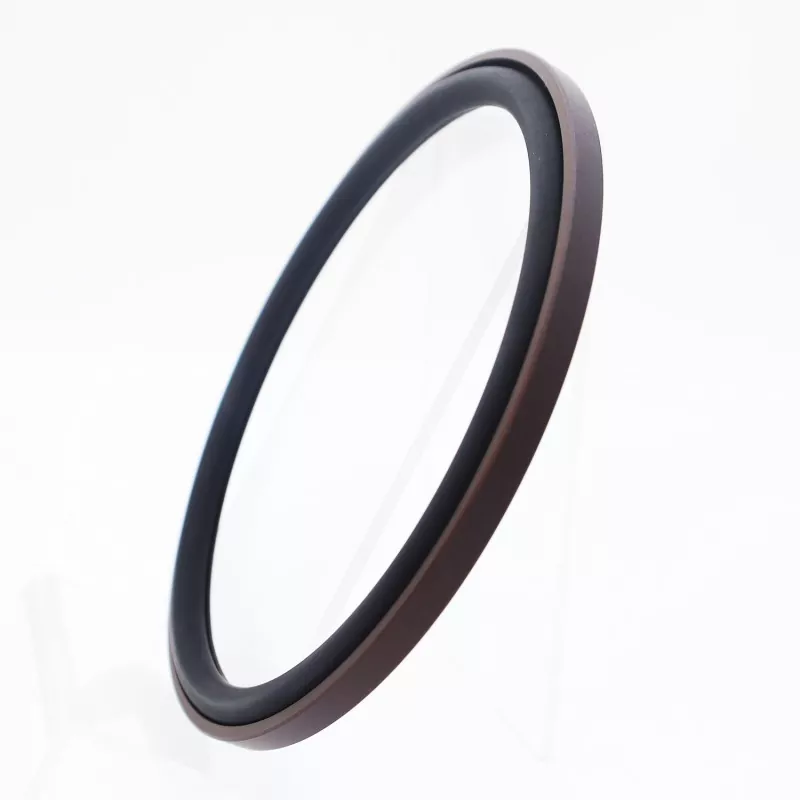

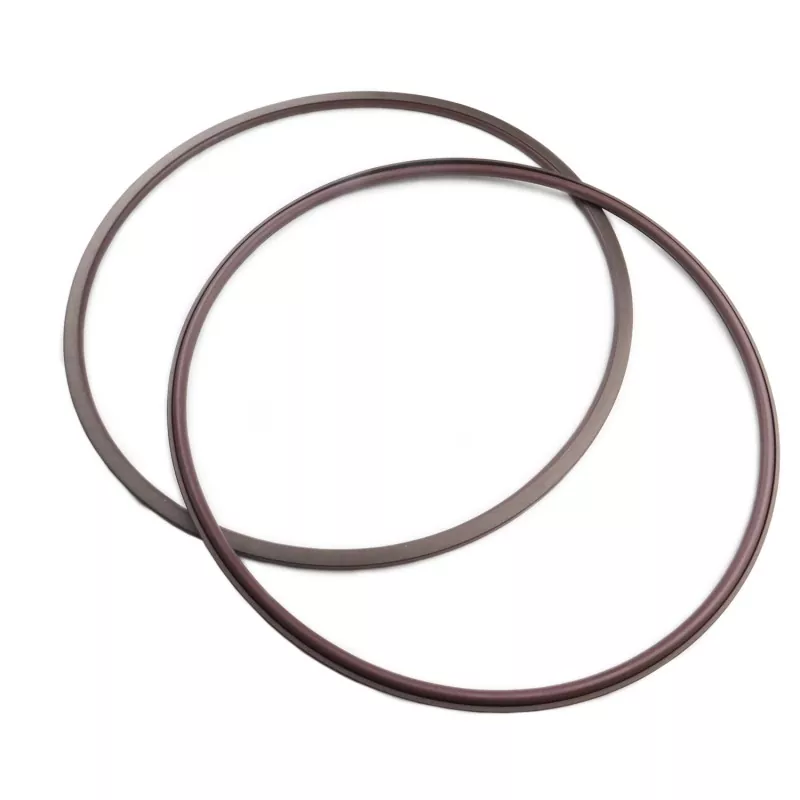

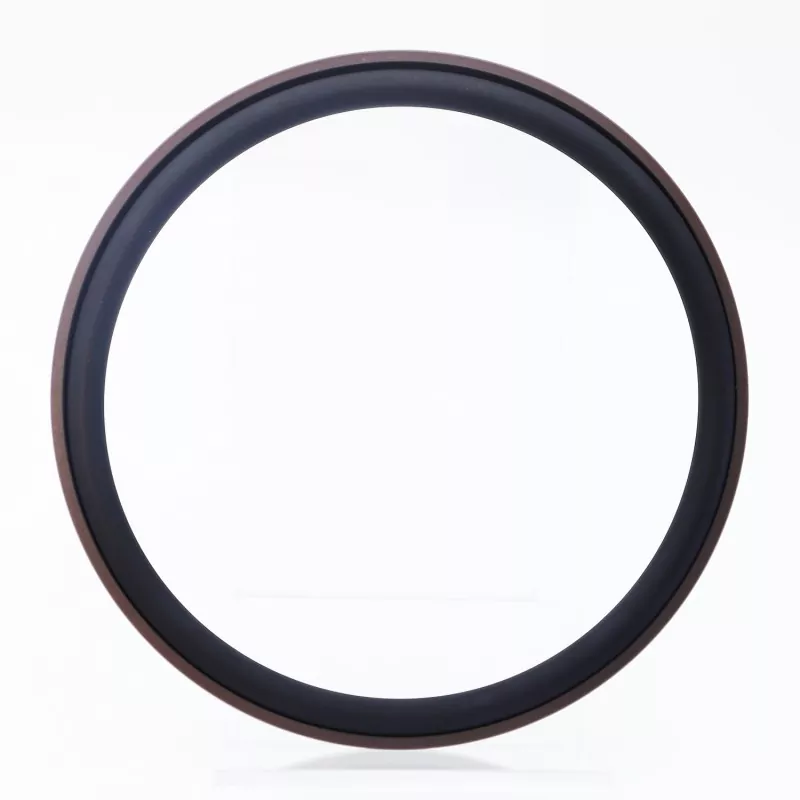

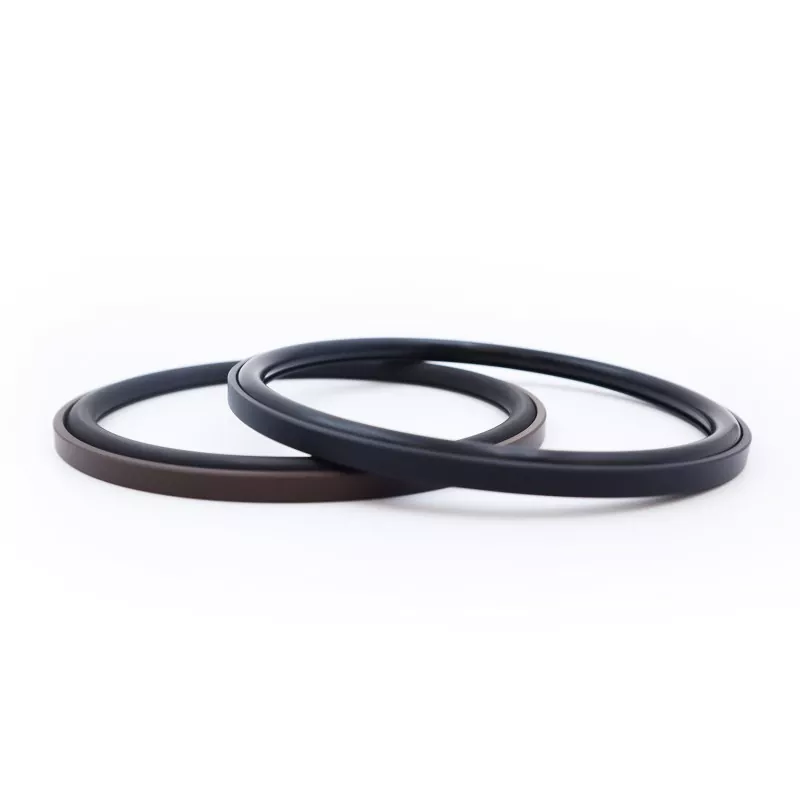

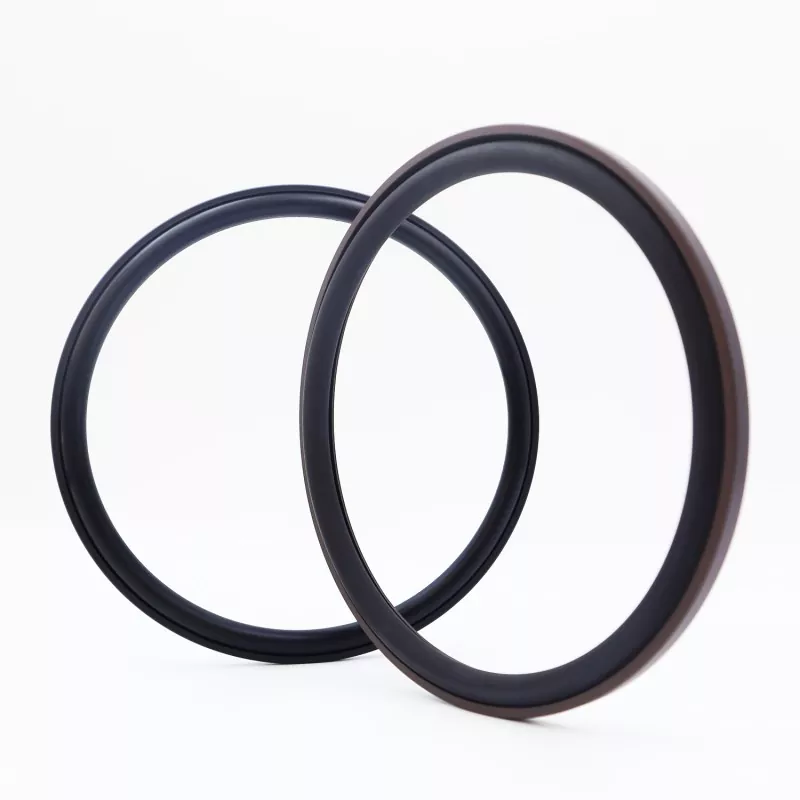

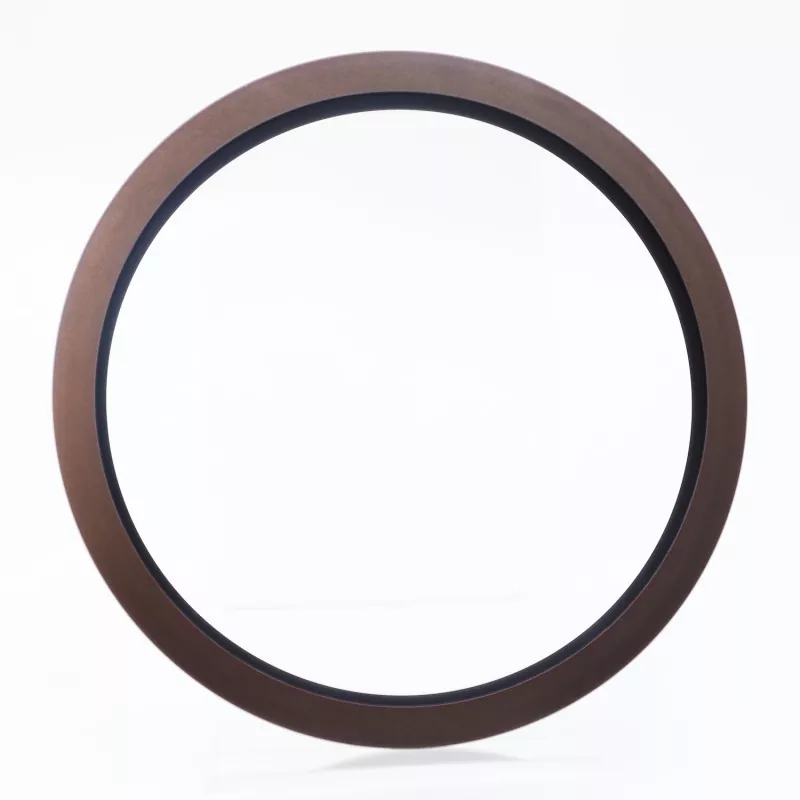

Gradus Axialis Sigillum Compositum constat ex annulo recto-angulo obsignato PTFE et globulo O-annulo impleto; ordinatur ad applicationes obsignationis stabilis unidirectionales, ut axialis (finis-face) et sigilla flange. Longae vitae usus, egregiae effectus obsignationis, resistentia in magnis et ultra-altis impressionibus, ac structurae vestigium compactum; Apta quoque est aquae pressionis ad medicamenta signanda. Adest in duabus versionibus: RC2871-A (pro pressura interna) et RC2871-B (pro pressura externa).
Efficax obsignatio fit per vim continuam tenacitatis prae-compressionis O-anuli genitae, dum effectum sui energising obsignatio ubi obsignatio effectus melioris ut medium pressionis auget. Consilium flanged in parte annuli signandi efficaciter impedit extrusionem O-anuli, permittens eam facile tractari altam pressionem et condiciones ultra-pressuras, remanentibus compatbilibus cum pressione aquarum pressionis signandi.
|
Pressura (MPa) |
Temperatus (°C) |
Celeritas (m/s) |
Medium |
|
≤300 |
-35 ad +100 (cum NBR O-annulo) |
- |
Oleum hydraulicum, emulsio, aqua, &c. |
|
-20 ad +200 (cum FKM O-anulum) |
Hoc sigillum constat annulo recto-angulo PTFE et O annulo ; O-anulus pre-compressionem praebet, generans vim clamping quae ad sigillum obtinendum requiritur. Sub pressione, haec clamping vis augetur - significatio altioris impressionis, melioris obsignatio effectus. Per anuli lateris LABIUM crepitum consilio, O-anulus prohibetur extrudendo, signaculum premens altum sustinens.
Omnes specificationes intra ambitum ambitum praesto sunt.
|

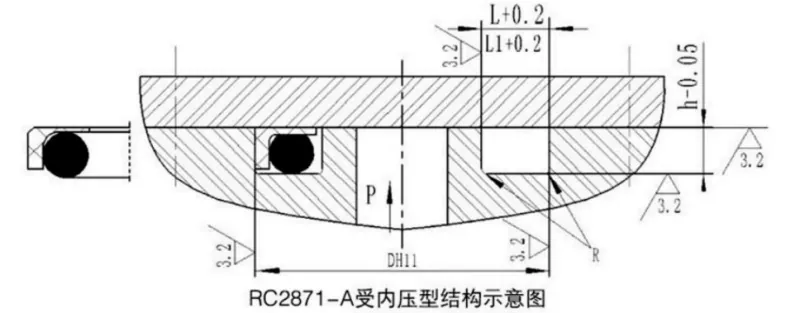

Exterior diam rhoncus D H11 |
Sulcus profunditatis h-0.05 |
Sulcus latitudo L+0.2 |
Sulcus latitudinis L1 + 0.2 Pressura> LXXX MPa |
Radii anguli Rmax |
O diametrum filum-anulum do |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~ 499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
Omnes specificationes intra ambitum ambitum praesto sunt.
|

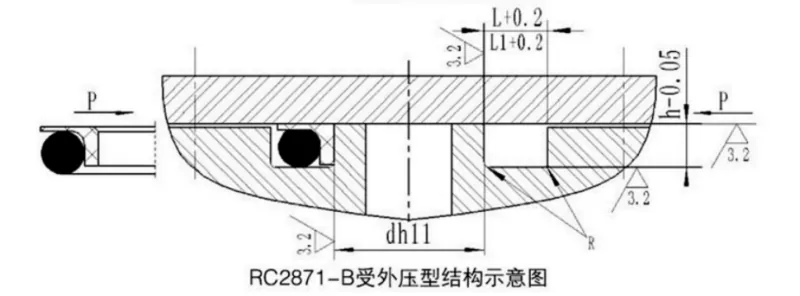

Diameter range dh11 |
Sulcus profunditatis h-0.05 |
Sulcus latitudo L+0.2 |
Sulcus latitudinis L1 + 0.2 Pressura> LXXX MPa |
Radii anguli Rmax |
O diametrum filum-anulum do |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~ 499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
