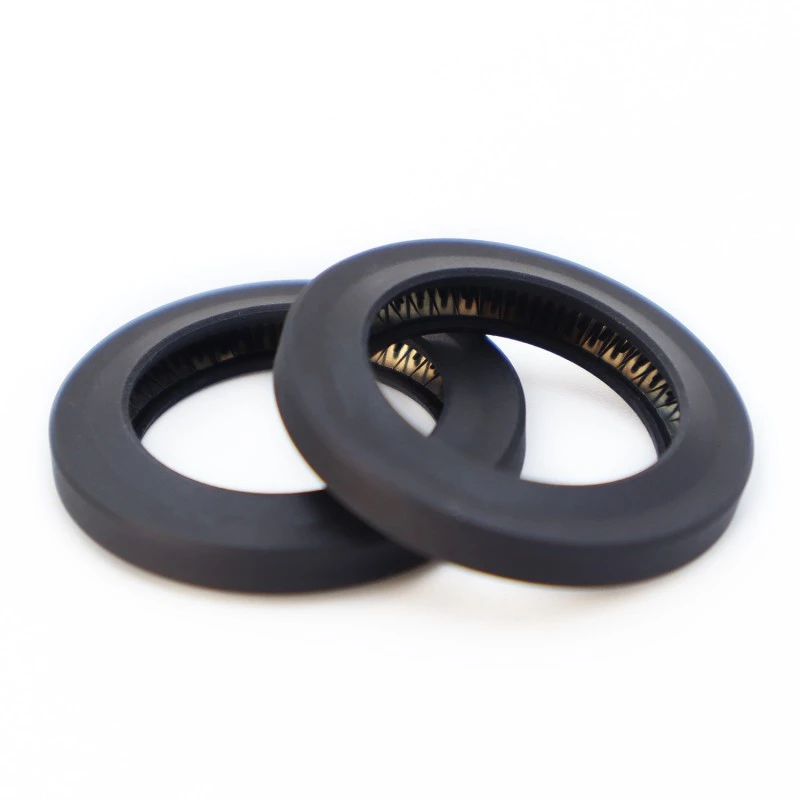

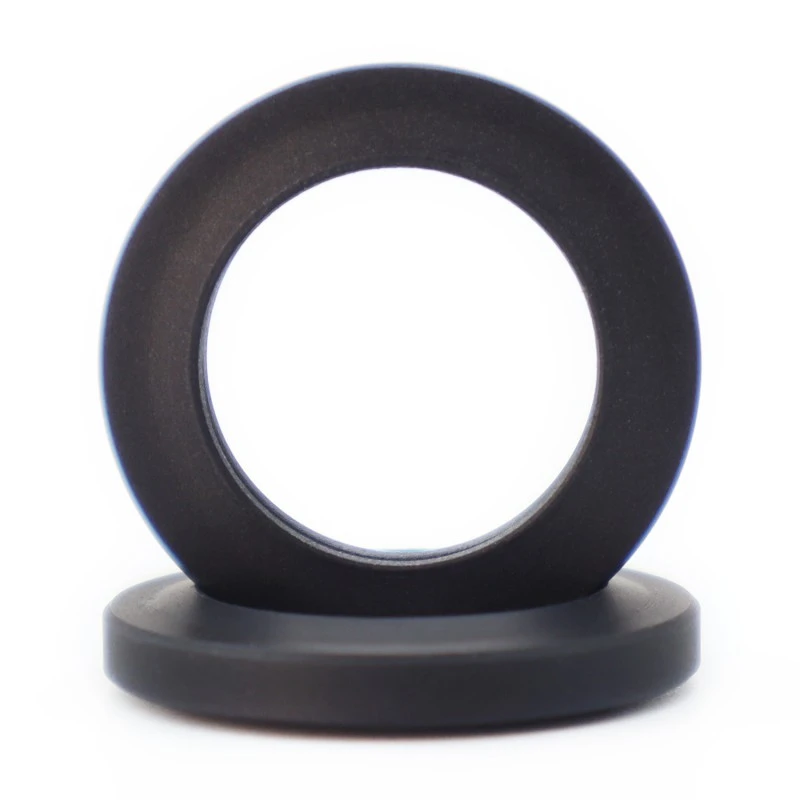

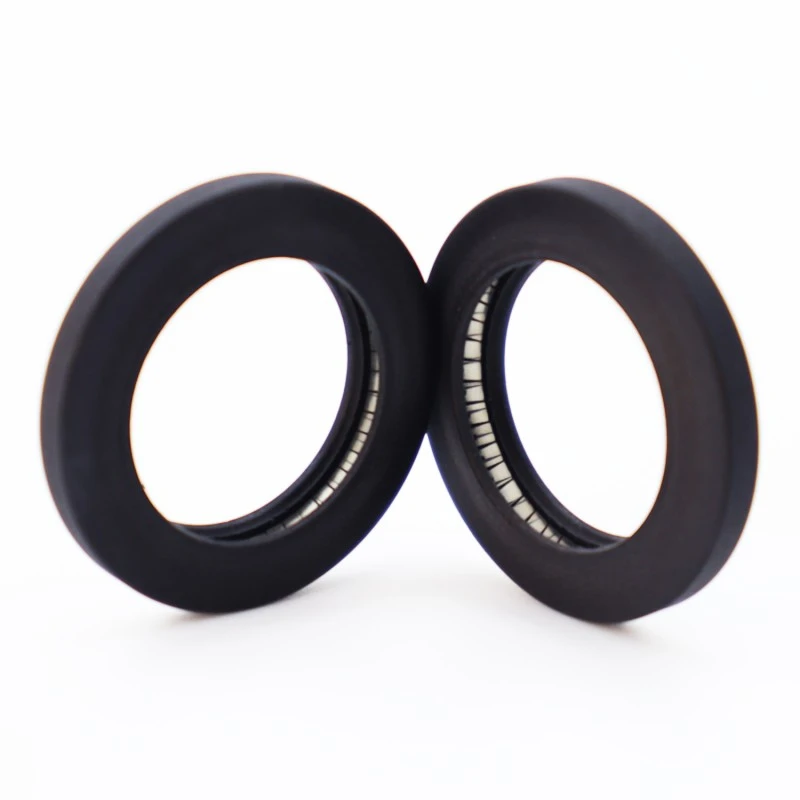

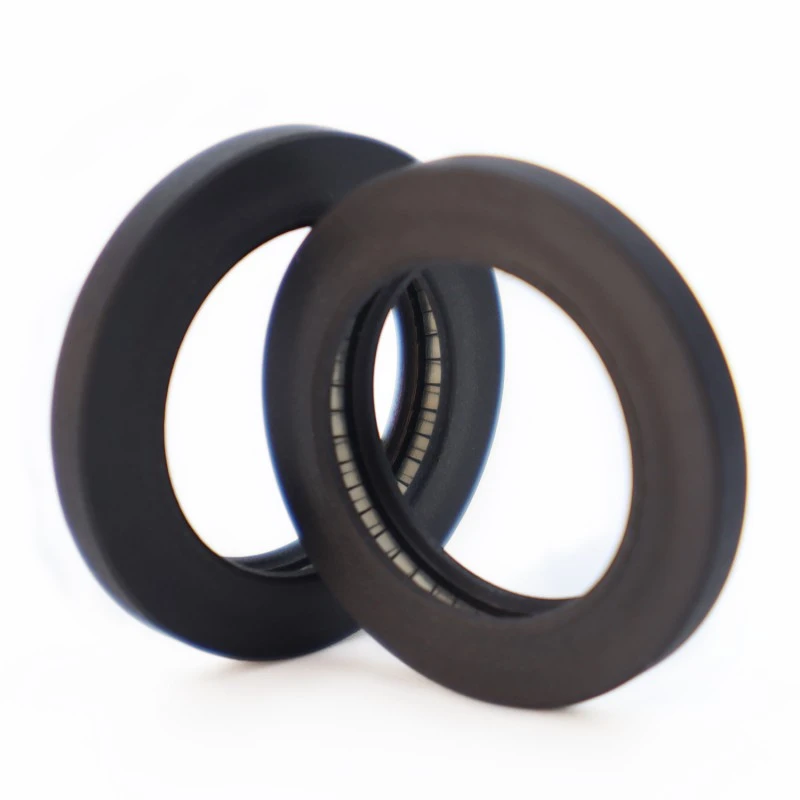

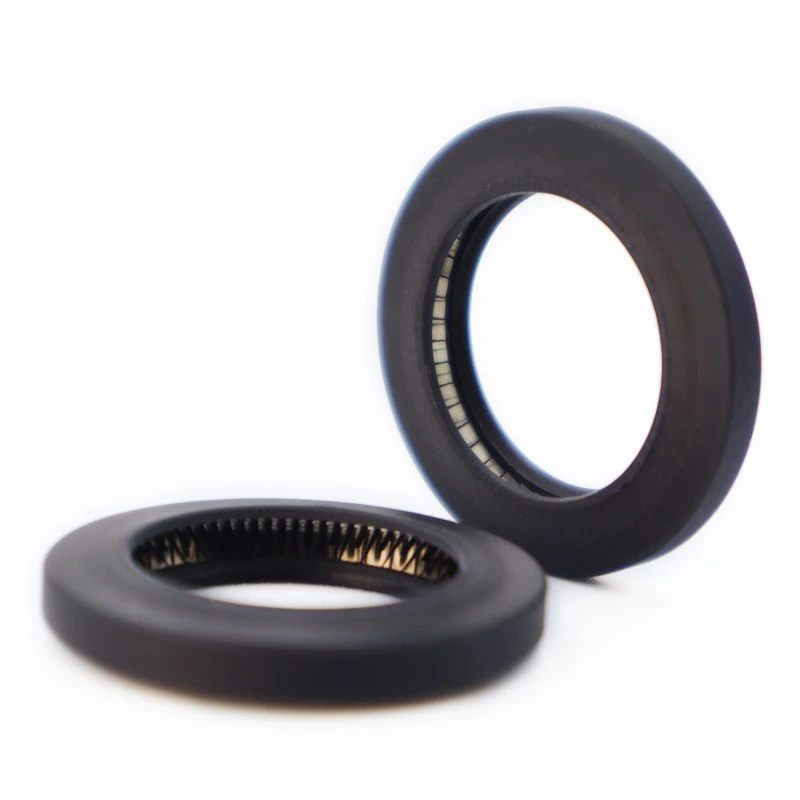

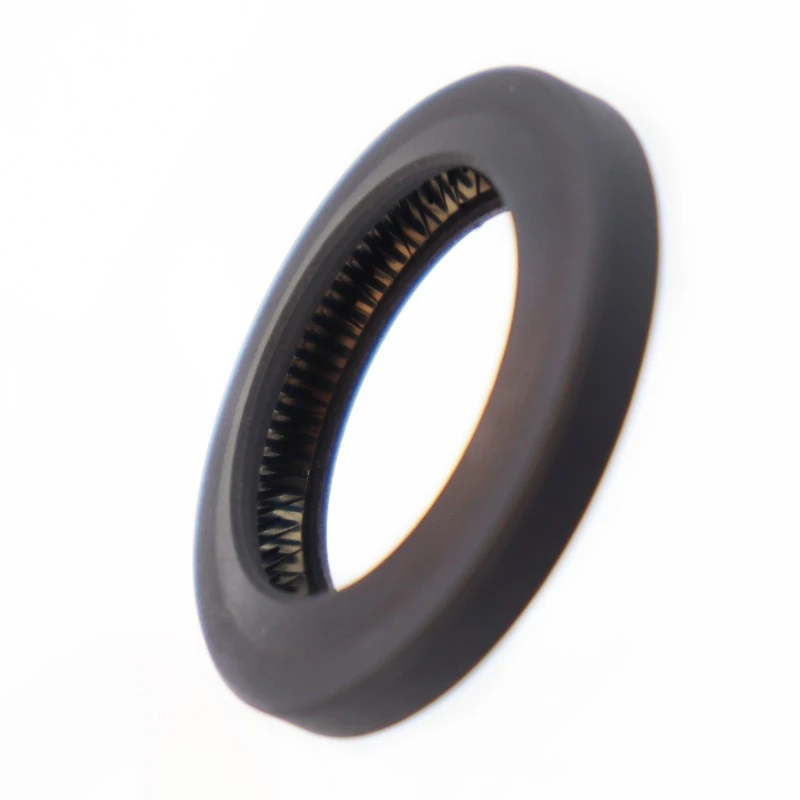

Sigillum RC286 consistit ex vere incorrupta ferro et plastica magnifica perficiendi. Vere chalybs immaculata esse potest vel fons V informatus vel O-formatus. Cum utendo RC286-B, materia opportuna elastomer seligi debet.
Condiciones operating condiciones applicabiles (valores extremae simul non fieri debent)
|
Pressura (MPa) |
Celeritas (m/s) |
Temperatus (°C) |
Medium |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
Omnes liquores, oeconomiae et vapores |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
Materia Electio
1. Materiae comitans O-anulus sumi potest e: R01 Flexilis nitrilis (NBR), R02 Fluororubber (FKM), etc.
2. Obsignandi materias anuli: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. Aliquam ferro fontes eligi possunt ex O-formatis fontibus et V-formatis fontibus.
Order example
RC286-40-PTFE4+V: Pressura interioris diametri exterioris sulcus 40 est, materia anuli signans est PTFE4, fons est V ver informatus.
RC286-B-40-PTFE4+R02: Interior pressione diametri exterioris sulcus 40 est, materia anuli signans est PTFE4, congruens O-anulus e fluororubber factus.
Nota: Si extensio extensa requiritur, quaeso utere numero seriei.
Formularium Tabulae (Omnes specificationes intra modulum range praesto sunt)
|
Vide numerum |
Vide numerum |
Standard range DH11 |
Scopum extensum DH11 |
Sulcus profunditatis h-0.04 |
Sulcus latitudo L+0.2 |
Anguli rotundae Rmax |
|
RC2876-0 |
RC2876-B-0 |
10~13.9 |
10~40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14~24.9 |
13~200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25~45.9 |
18~400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46~ 124.9 |
28~700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125~999.9 |
45~1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1000 |
≥100 |
9.5 |
15.0 |
0.8 |
