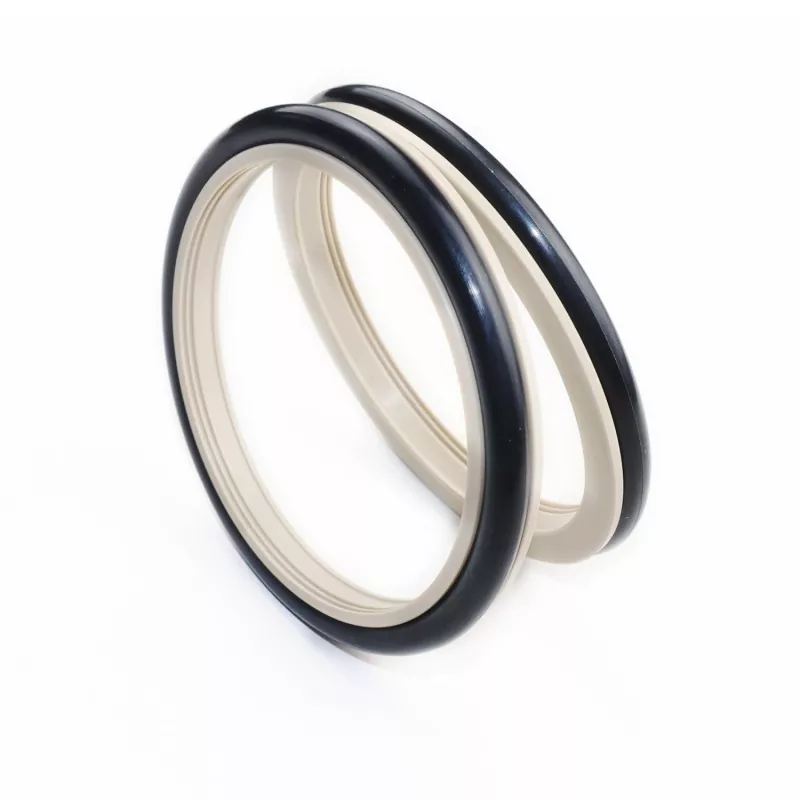

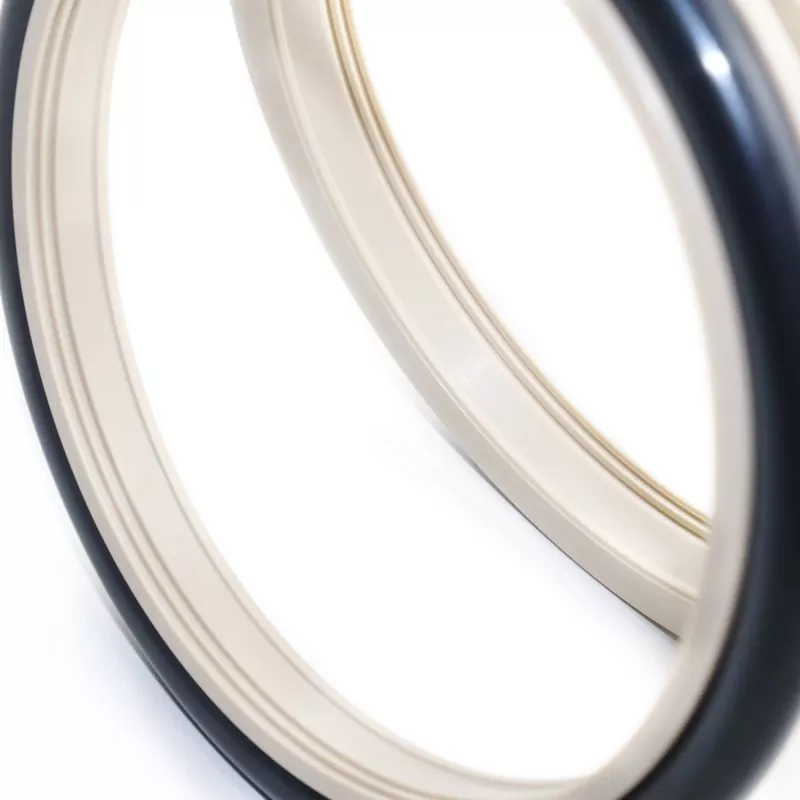

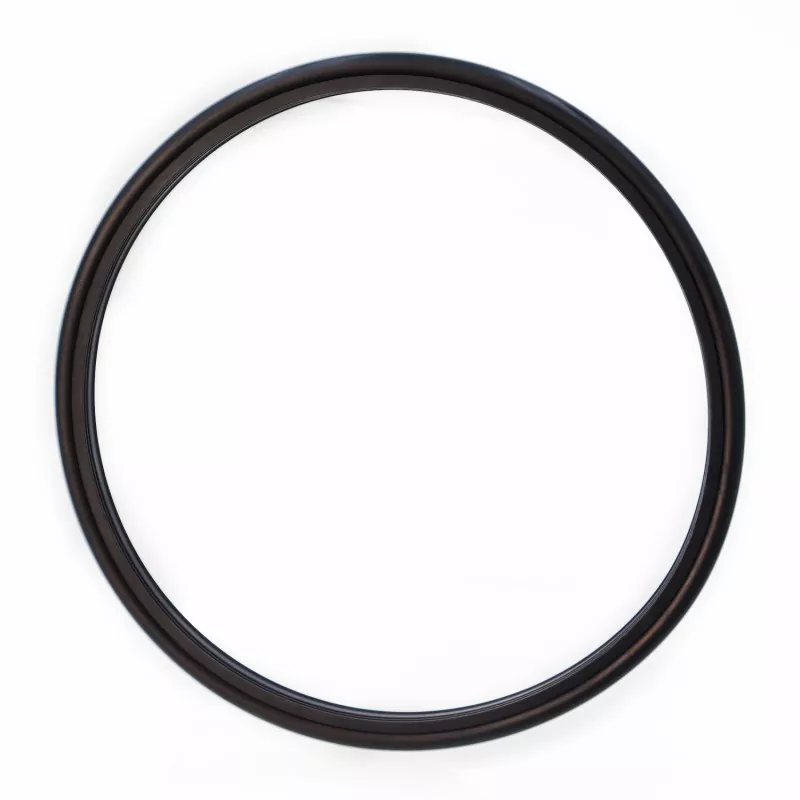

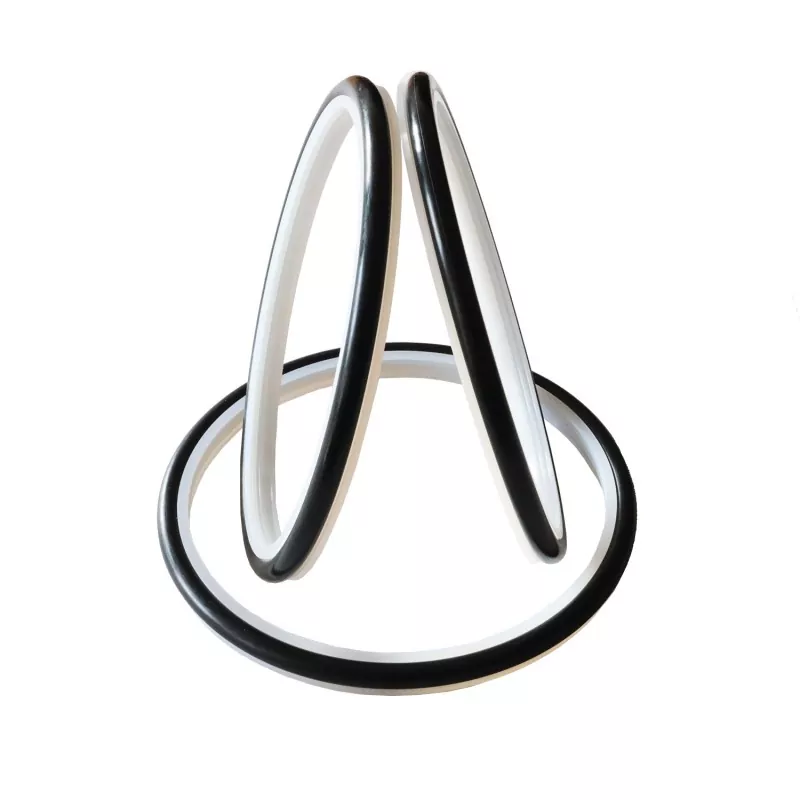

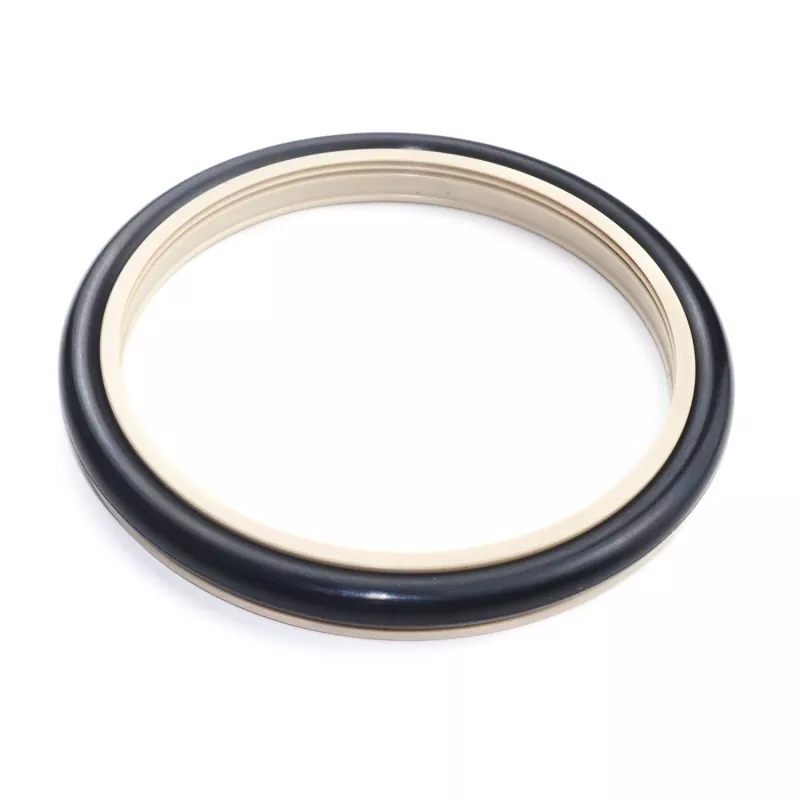

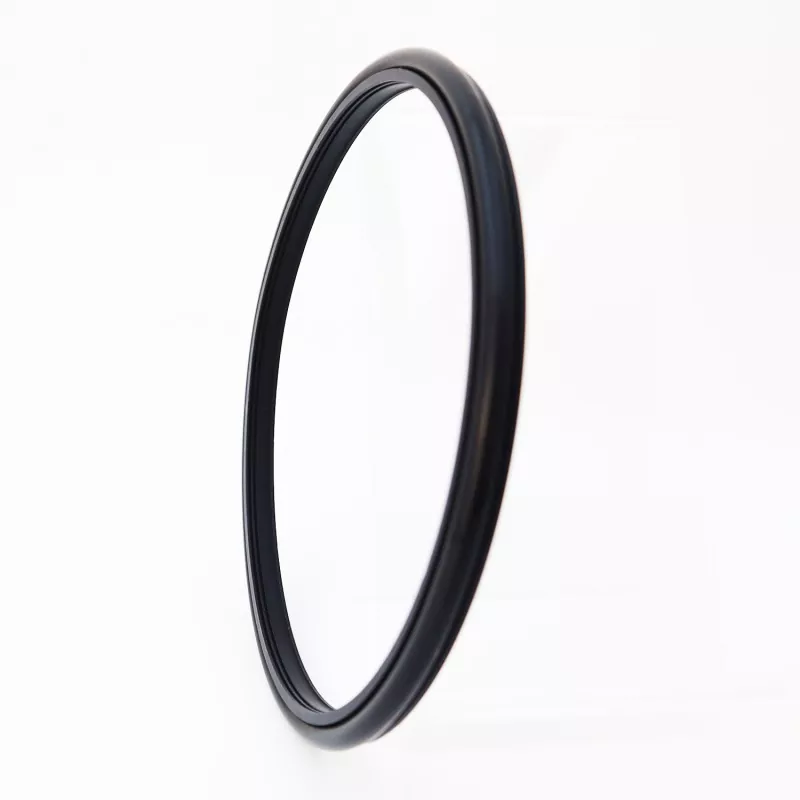

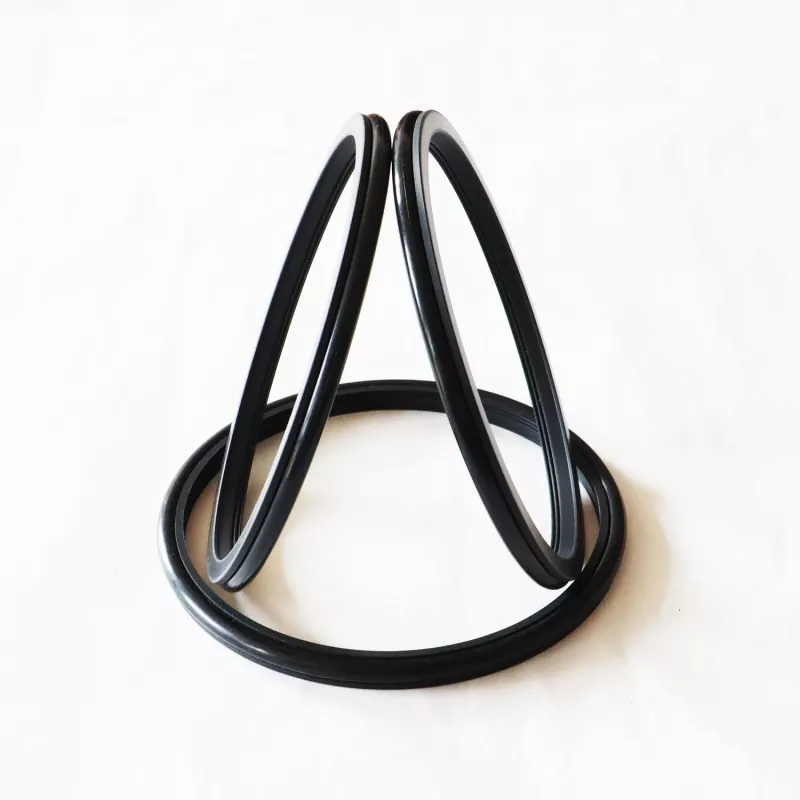

Sigillum compositum serratum (caemen slurry sigillum) pro virgas pistonicae (sagittae) constat ex speciali designato serrato annulo obsignationis e summo operandi machinationis plasticae et globulus o-anuli; apta est ad signationem unidirectionem in applicationibus reciprocis hydraulicis et in gyrum. Praesertim usus est in antliae phialas, luto soleatus, cochleae instrumenta exercendorum, aggerum exercendorum, instrumentorum explorationis oleum, concretorum plantarum mixtionis, et plurium.
Notae notae longam vitam includunt, humilem frictionem, optimam obsignationem, observantiam, consilium compactum, ac facilitatem institutionis, usus et sustentationis. Consilium optimized profile labii signandi ac crassities efficit, efficax obsignatio etiam cum instrumentis duris exposita ut caementum slurry.
Cum adhibitis similibus instrumentis caeno, commendatur uncto lubricando injicere inter gradus (vel plures) signandi.
Valores limites simul fieri non debent.
|
Pressura (MPa) |
Temperatus (°C) |
Celeritas (m/s) |
Medium |
|
|
Reciproco motus |
Motus gyratorius |
|||
|
≤100 |
-35 ad +100 (cum NBR O-annulo) |
≤6 |
≤2 |
aqua, lutum, oleum crudum, oleum hydrau, emulsion |
|
-20 ad +200 (cum FKM O-anulum) |
||||
1. Compatible materiae O-anulus complectitur: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM) etc.
Anuli materia signandi: Latin material PTFE4; aliae materiae promptae includuntur PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, etc.
Ordo Exemplar: RC2061-80* 91.7*7.6-PTFE4-R01 (Exemplum - Shaft Diameter * sulcus Diameter * sulcus Latitudo - Materia Codicis)
Magnitudines intra ambitum determinatum praesto sunt.
|

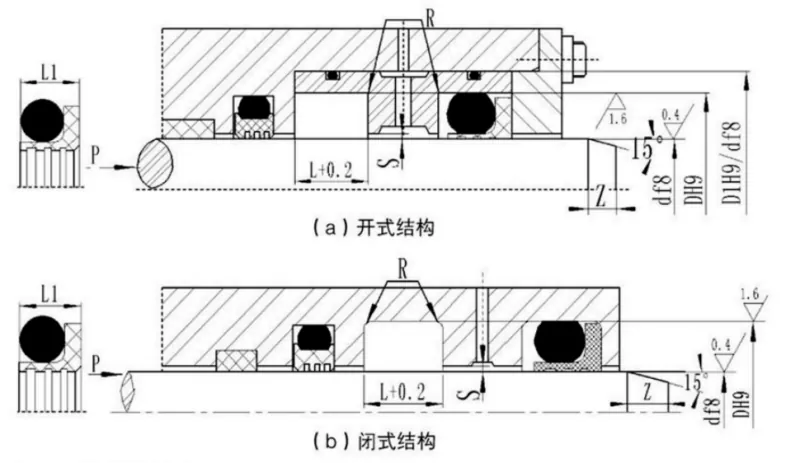

Spiculum diameter range Latin type d f8 RC2061 |
Spiculum diameter range Gravis officium d f8 RC2061-Z |
Sulcus diameter D H9 |
Sulcus latitudo L+0.2 |
Sigillum latitudo L1 |
Radius angularis Rmax |
Radialis alvi Smax |
Chamfer Zmin |
O anulum crucis-sectionem diameter |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~ 107.9 |
16~38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~ 670.9 |
39~ 107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~ 670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Nota: 1. Pro diametri scapi ≤30 mm, sulcus apertus consilio commendatur.
2. Ad applicationes obsignationis gyratorii, scapi rotationis superficies duritiei debet esse HRC ≥58.
3. Pressurae 30 MPa excedentes, aptum H8/f8 pro hiatu extrudendo commendatur.
