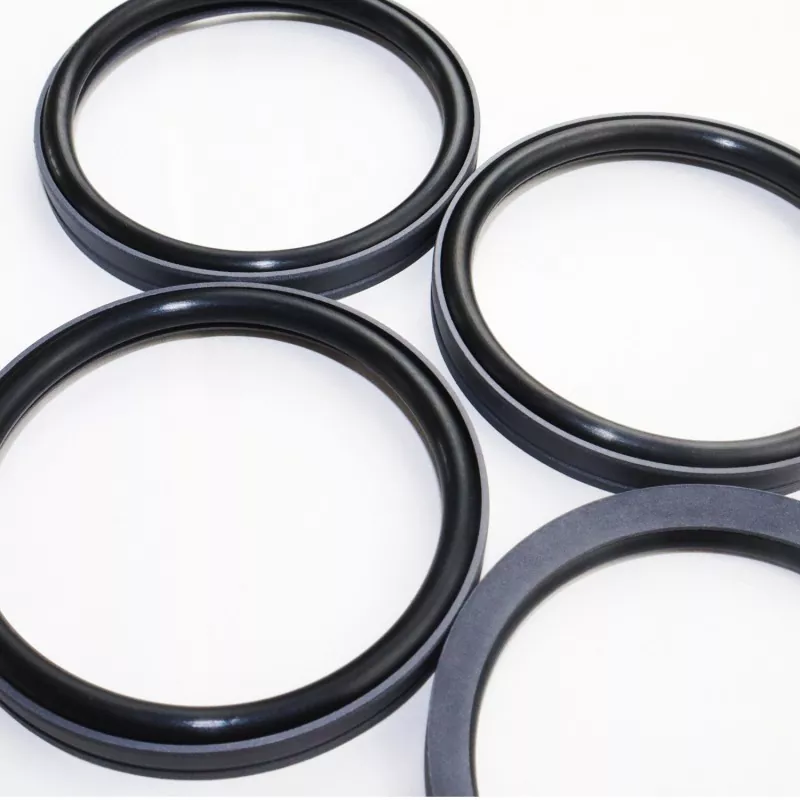

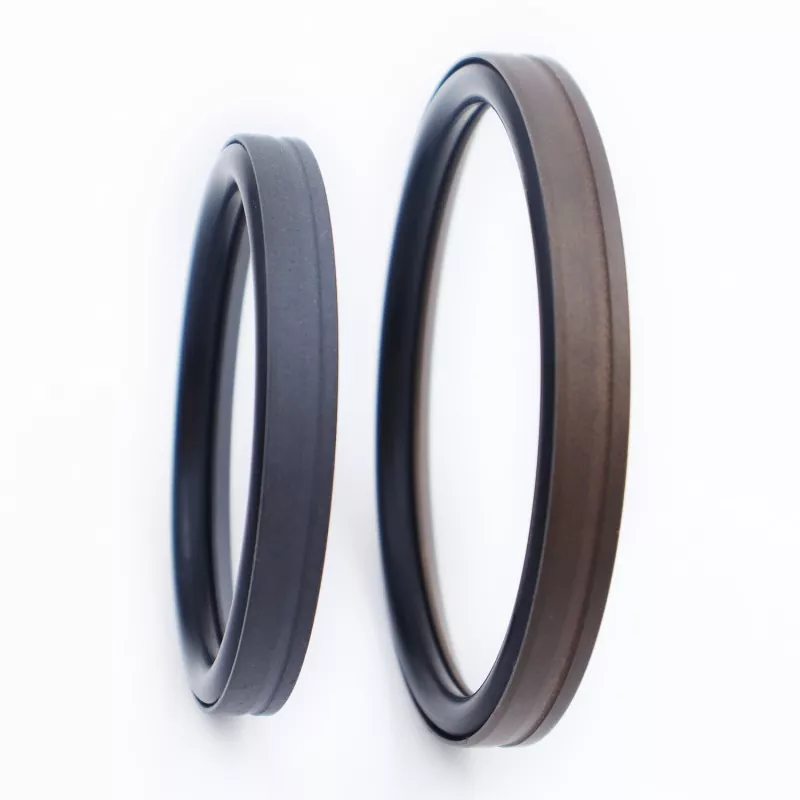

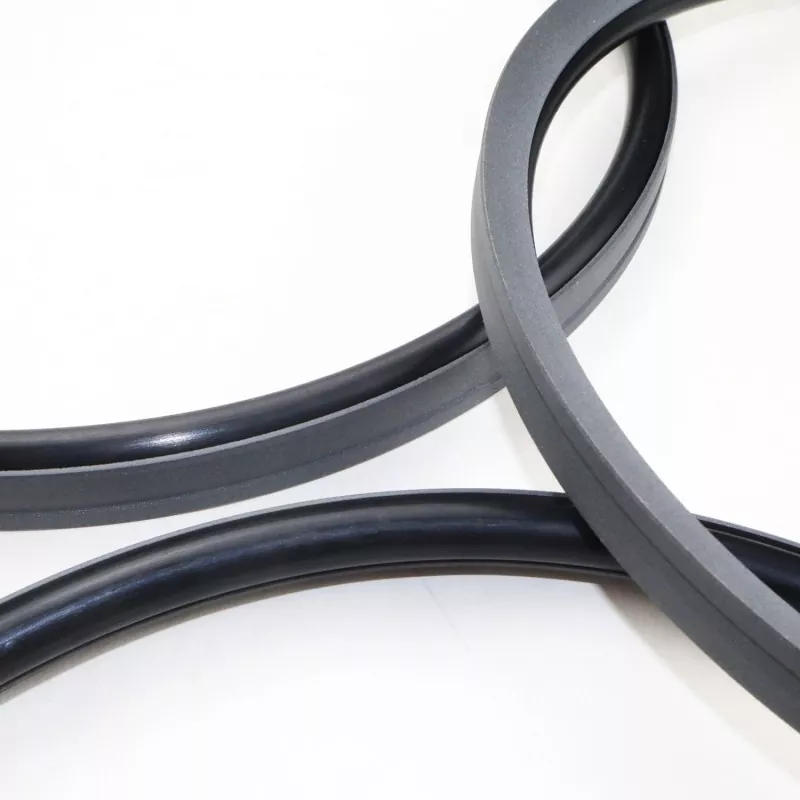

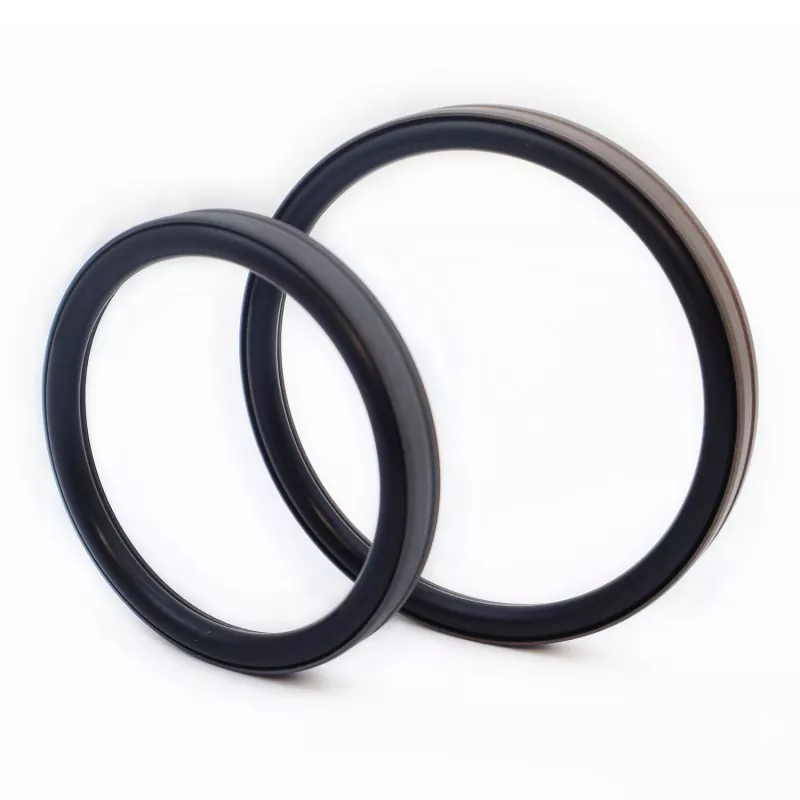

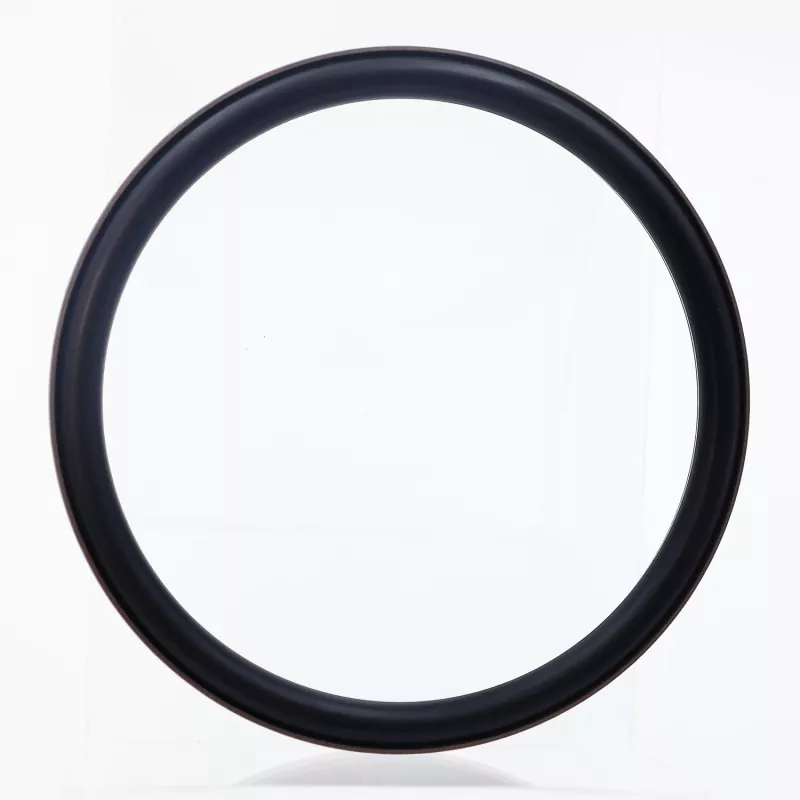

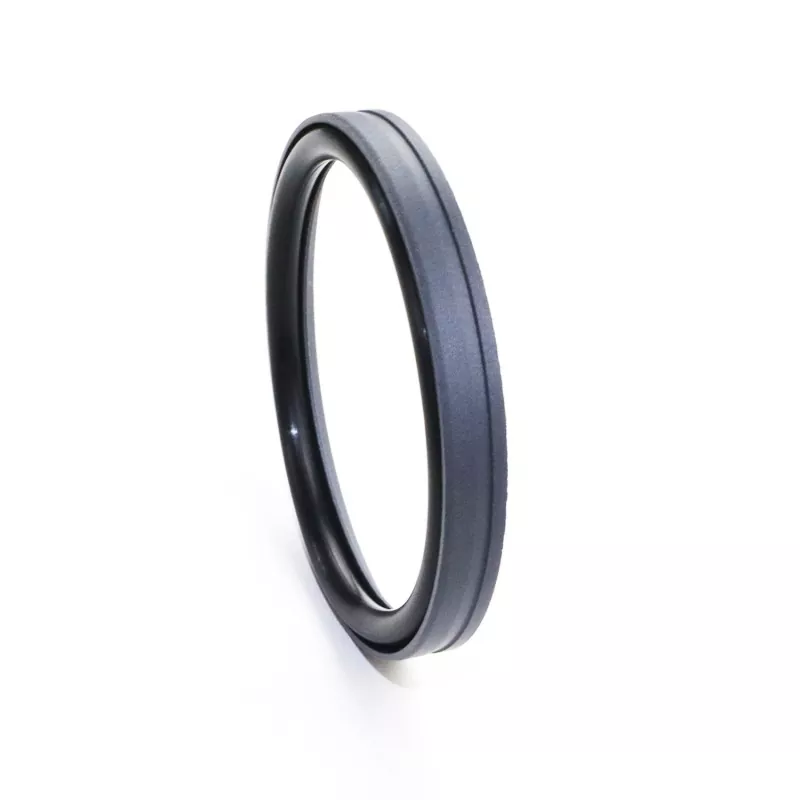

Pes Bore Typus Sigillum Compositum constat ex anulo signationis pedis formato ex PTFE (vel composito PTFE) et globulo O-anulo; ordinatur ad signationem simplicem in applicationibus hydraulicis et pneumaticis reciprocis. Categoria in RC53 et RC54 seriei innixa in matching O-anulus (obsequium cum vexillo GB1235). Propter tenuem labrum designationem anuli signandi, praeclarum sequitur recompensationem et praestantiam obsignationis observantiam praebet. Sub condicionibus tam altis quam demissis pressuris bene operatur, sine "sticulo-lapsu" (reppens), diu-term tempus oleum liberum obsignando sustinet, lateque pro cylindri pistonibus cylindri adhibita est.
Sulcus cuneus informibus super superficiem signationis pedis informibus auget obsignationem integritatis et contagium resistentiae dum friction minuendo. Consilium structurale etiam melius facultatem pressionis sigilli perficit. Generaliter, non apta est ad institutionem in striatis clausis.
1. Apta medicamentis hydraulicis et pneumaticis;
2. Excellentia signatio observantia sub conditionibus tam summis quam humilibus pressuris;
3. Frictio humilis, resistentia frangens minima, motus lenis, aequalis frictio dynamica et static, nullaque lapsus baculus;
4. Longa vita servit; apta ad oleum liberum inlitas lubricas;
5. Idonea ad altam pressuram et ultra altam impressionem obsignatio;
Valores limites simul fieri non debent.
|
Pressura (MPa) |
Temperatus (°C) |
Celeritas m/s* |
Media |
|
≤100 |
-35 ad +100 (cum NBR O-annulo) |
≤6 |
Oleis hydraulicis minerali-substructio, humoribus igneis resistentibus (HFA/HFB), vaporibus etc. |
|
-20 ad 180 (cum FKM O-anulum) |
1. Compatible materiae O-anulus complectitur: R01 Purgamentum nitrile (NBR), R02 Fluoroelastomer (FKM) etc.
Anuli materia signandi: Latin material PTFE3; aliae materiae promptae includuntur PTFE2, PTFE4, et alia materia plastica alta perficiendi.
Order Model: RC53-80x69.6x9.8-PTFE3-R01
Bore Diameter x Groove Diameter x Groove Width | PTFE3: Modified PTFE material code | R01: o materia anulum-code
Aliqua magnitudine intra parametri range est available
|

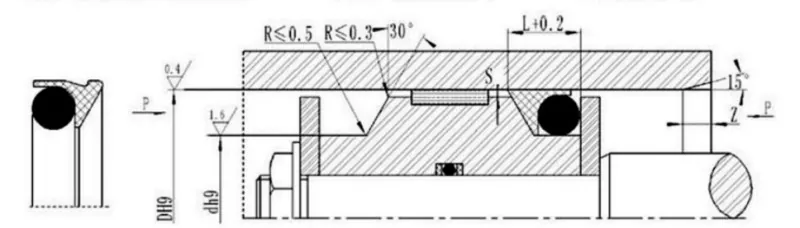

Apertura range D H9 |
Sulcus diameter d h9 |
Sulcus latitudo L+0.2 |
Radialis alvi Smax |
Chamfer Zmin |
O diametrum filum-anulum do |
|
|
<40Mpa |
<60Mpa |
|||||
|
13~24 |
D-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~ 1500 |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
Compatible with GB1235 O-annulos; cuiuslibet magnitudinis intra certum rhoncus potest suppleri.
|
Apertura range D H9 |
Sulcus diameter d h9 |
Sulcus latitudo L+0.2 |
Radialis alvi Smax |
Chamfer Zmin |
O diametrum filum-anulum do |
|
|
<40Mpa |
<60Mpa |
|||||
|
12~49 |
D-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
D-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170~150 |
D-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
Nota: Pro pressuris >60 MPa, tolerantia apta H8/8 ad basin sigilli adhibenda est, et sigillum ultra altum pressum alvi Smax est <0.05.
