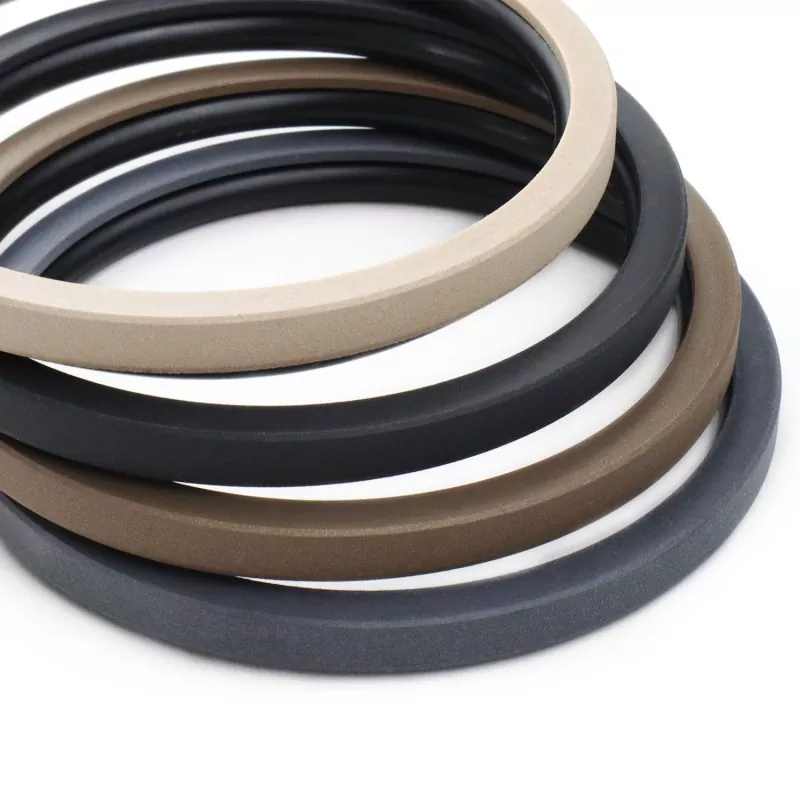

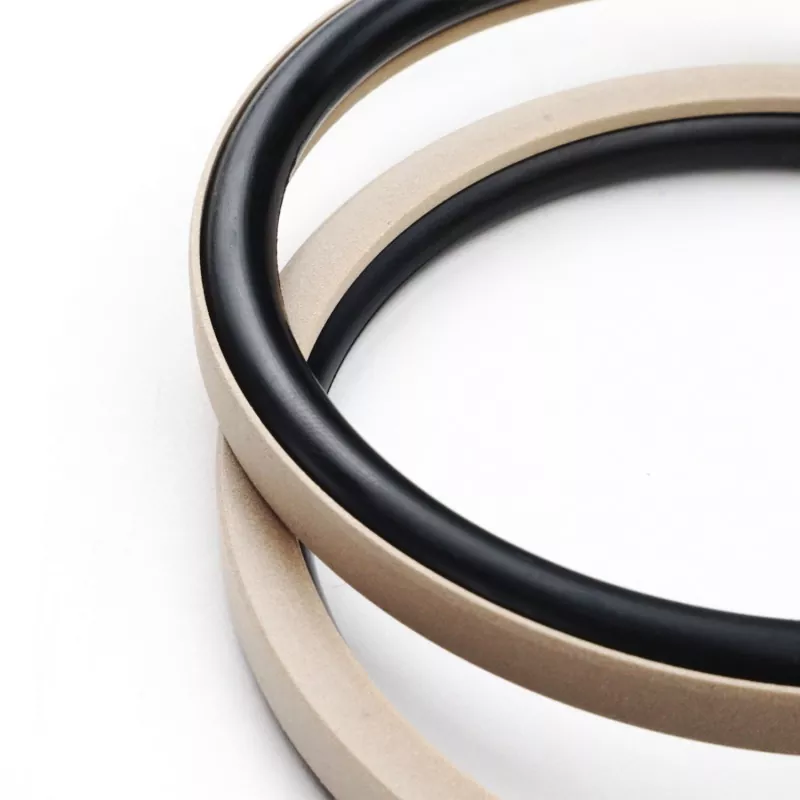

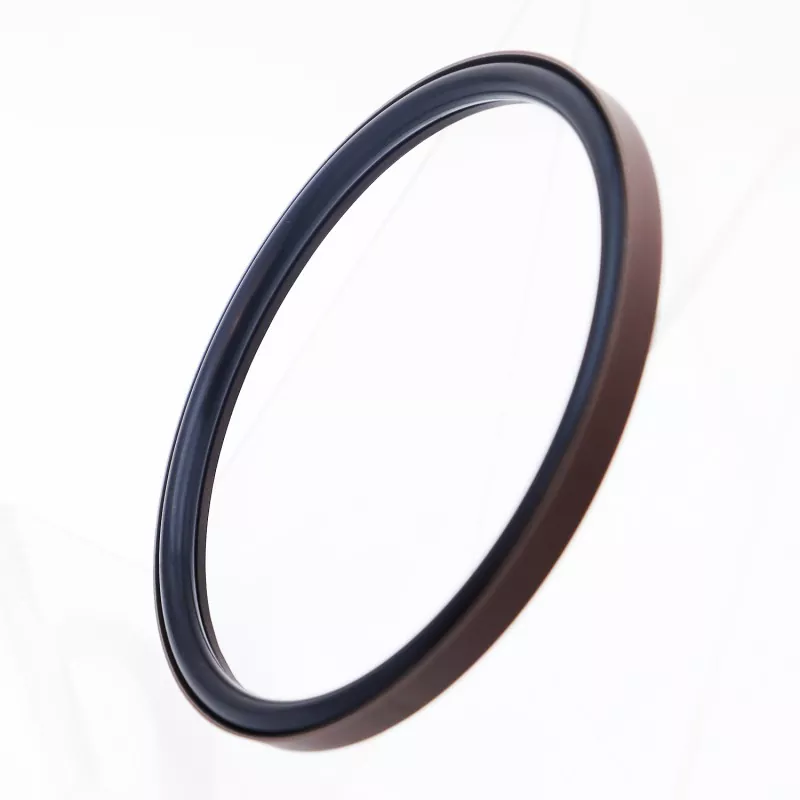

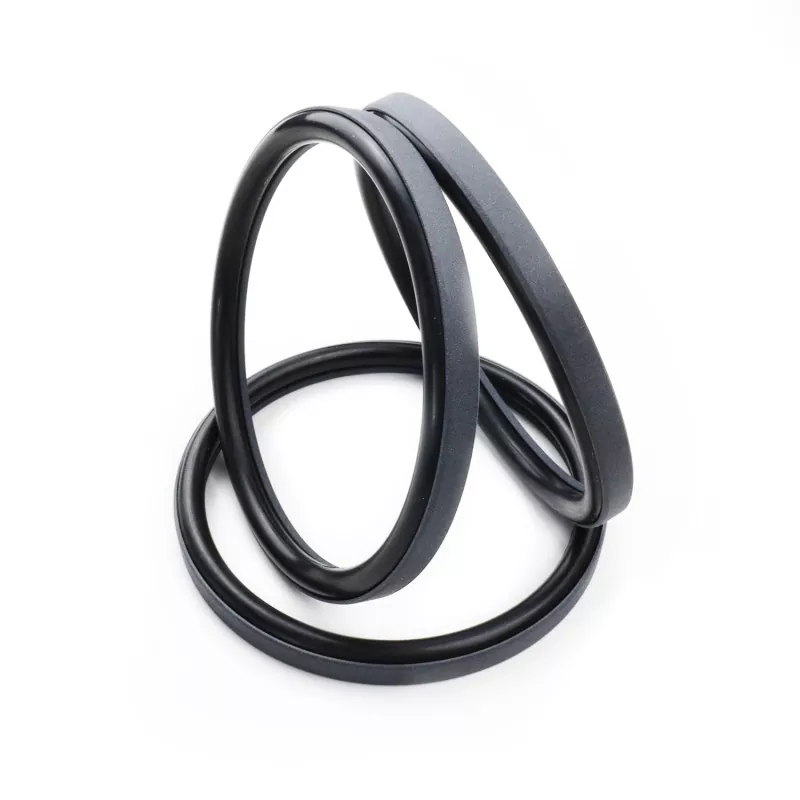

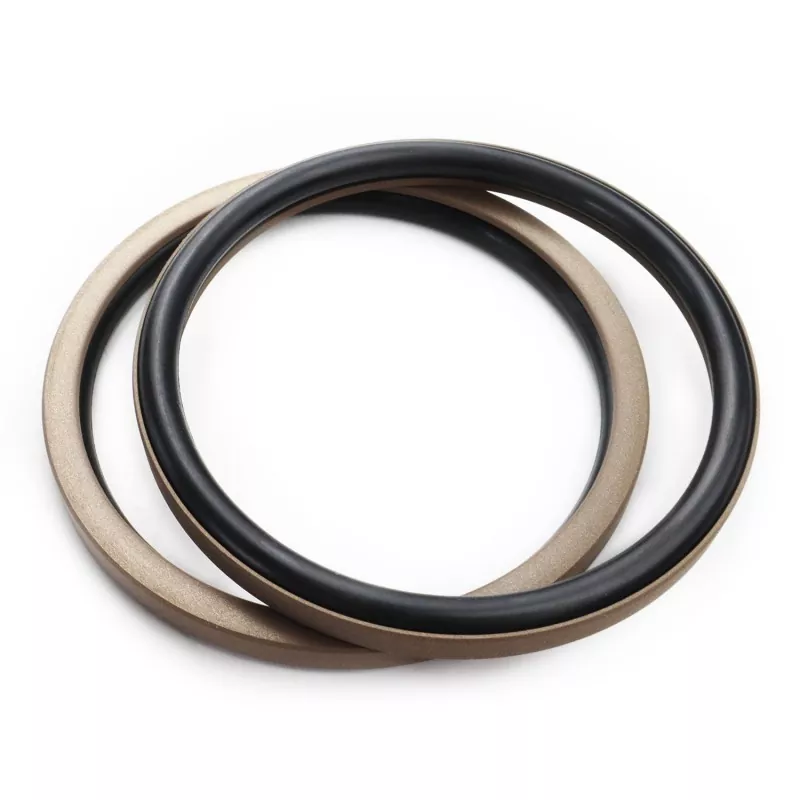

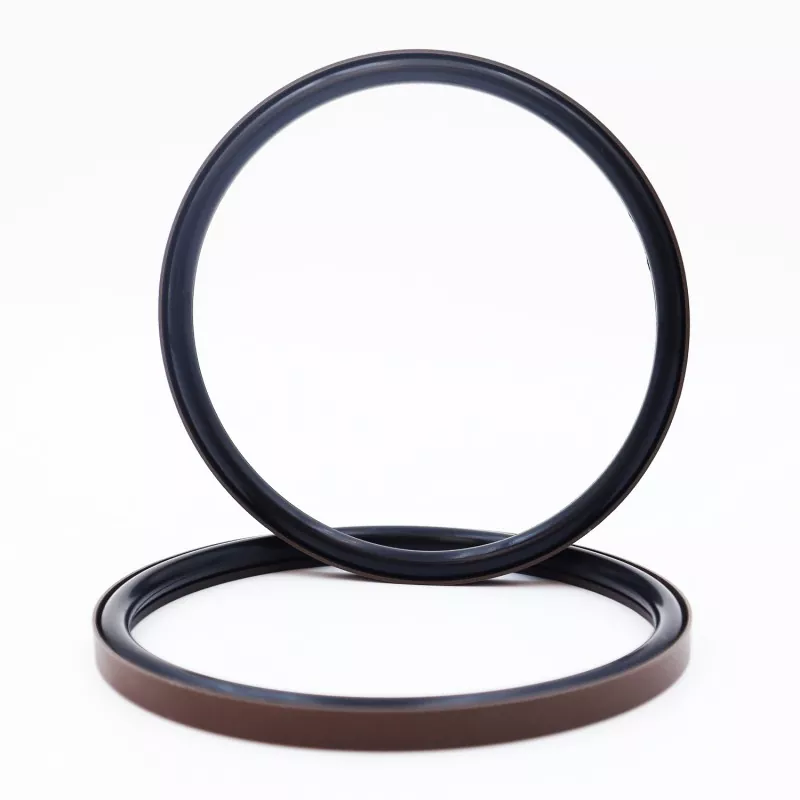

Rectus angulus Sigilli deductus ad Pistonum constat annulo recto-angulo obsignando facto ex PTFE (vel composito PTFE) et globulo O-anulo; ordinatur ad signationem simplicem in applicationibus hydraulicis et pneumaticis reciprocis. Categoria est in RC51 et RC52 seriei secundum congruentem O-anulum (obsequium cum vexillo GB1235). Recta signatio anuli notarum tenui labrum designans quod optimum sequitur facultates recompensationis praebet, effectus in praestantia obsignandi causa.
Productum humilem praebet friction coëfficientem et minimam frictionem eruptionis. Attritionem dynamicam ac staticem attritam efficit, leniter sine "sticulo-lapsu" (motu inexperto), condiciones oleum liberae lubricationis sustinet et vitam longam servitutis gloriatur.
Eius structura compacta regulam striati aptat et ad facilem institutionem et sustentationem permittit, eamque optimam signandi electionem facit ad pistonicorum conventuum variarum cylindrorum hydraulicarum.
1. Apta medicamentis hydraulicis et pneumaticis;
2. Praeclara signatio observantia in ambitibus et magnis et demissis;
3. Humilis frictio, minima frictio eruptionis, operatio lenis, frictio dynamica et stabilis librata, et non lapsus baculus;
4. Longa vita servit; apta ad oleum liberum inlitas lubricas;
5. Foedus consilio; facile instituere et manutenere;
Valores limites simul fieri non debent.
|
Pressura (MPa) |
Temperatus (°C) |
Celeritas m/s* |
Media |
|
≤70 |
-35 ad +100 (cum NBR O-annulo) |
≤6 |
Oleis hydraulicis minerali-substructio, humoribus igneis resistentibus (HFA/HFB), vaporibus etc. |
|
-20 ad 180 (cum FKM O-anulum) |
1. Materies comitante O-anulo includuntur: R01 Nitrile Rubber (NBR), R02 Fluoroelastomer (FKM) etc.
Anuli materia signandi: Latin material PTFE3; aliae optiones promptae includunt PTFE2, PTFE4, et alia materia plastica alta perficiendi.
Order Model: RC51-80x70x7.6-PTFE3-R01
Model - Cylinder Bore x Groove Diameter x Groove Width | PTFE3: Modified PTFE material code | R01: o materia anulum-code
Specificationes intra septa certa praesto sunt.
|

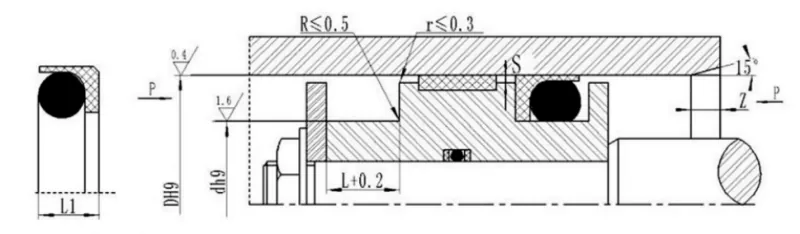

Standard Model DH9 RC51 |
Levis onus DH9 RC51-Q |
Gravis officium DH9 RC51-Z |
Sulcus diameter d h9 |
Sulcus latitudo L+0.2 |
sigillum altitudinis L1 |
Radialis alvi Smax |
Chamfer Zmin |
O diametrum filum-anulus do |
|
|
<20MPA |
<40MPA |
||||||||
|
8~12 |
12.9~23.9 |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12.9~23.9 |
24~49.9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121.9 |
12.9~23.9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121.9 |
122~690.9 |
24~49.9 |
D-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691~999 |
50~121.9 |
D-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690.9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691~999 |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Notae:1. Series levis officiorum facilior est ad sulci clausos latius quam 30 mm instituendos.
2. Quaeso consule societatem circa institutionem in striatis clausis.
3. Pressurae 40 MPa excedentes, utere H8/f8 tolerantiam idoneam ad signaculum areae basin.
