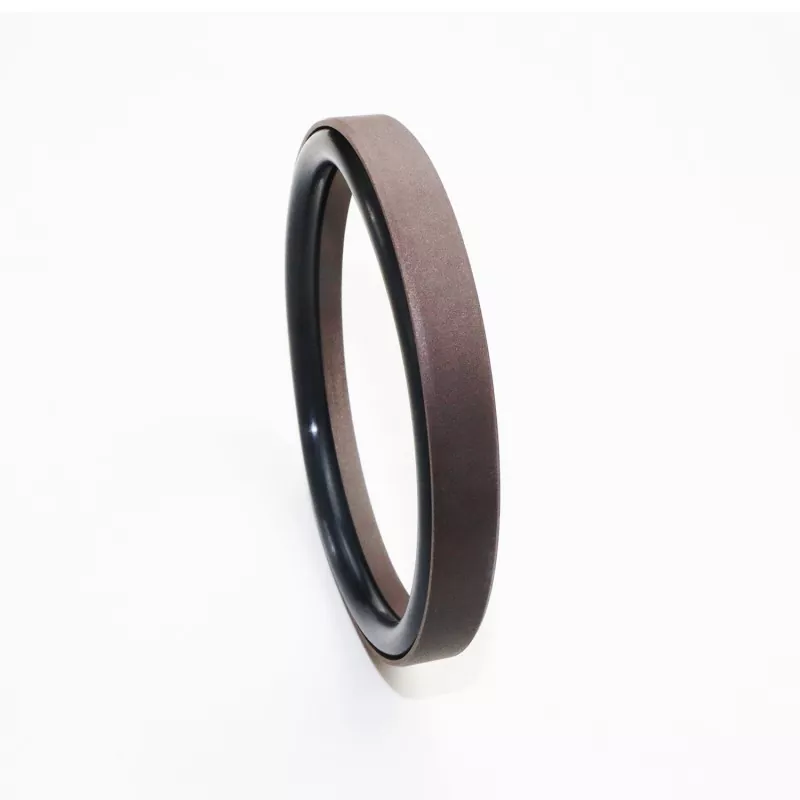

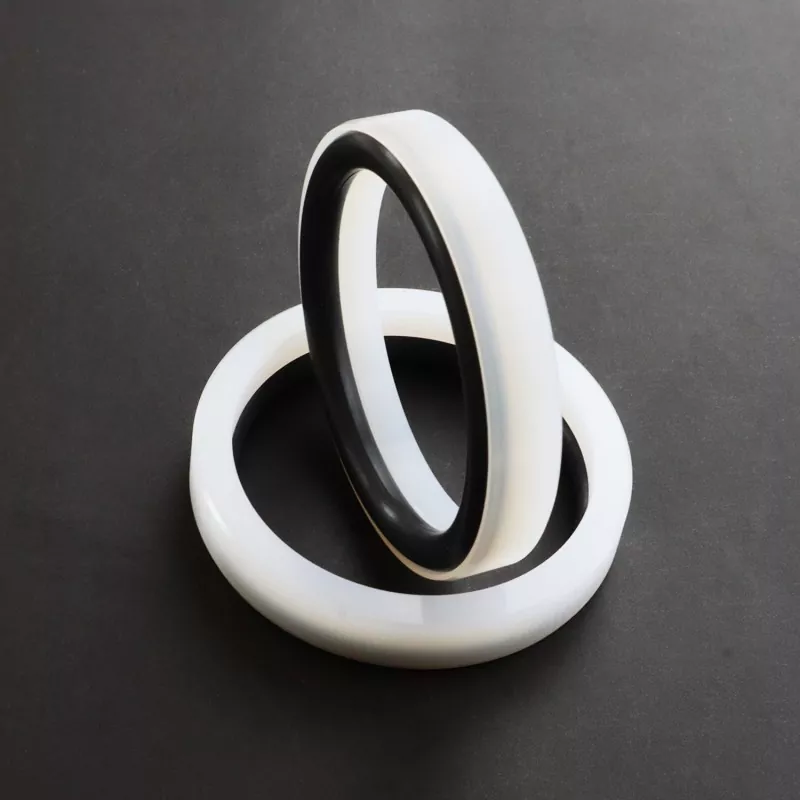

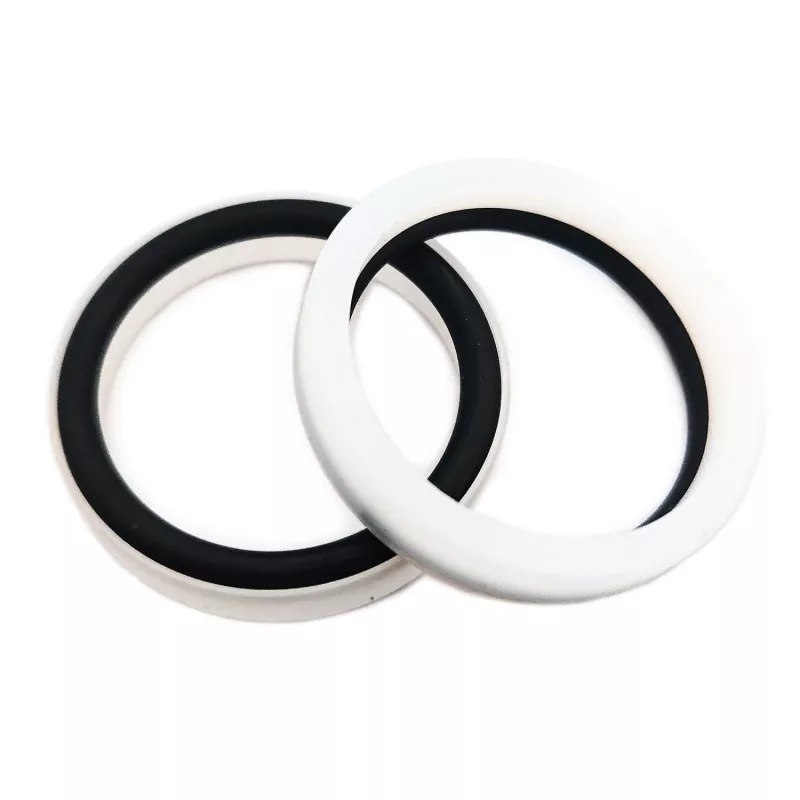

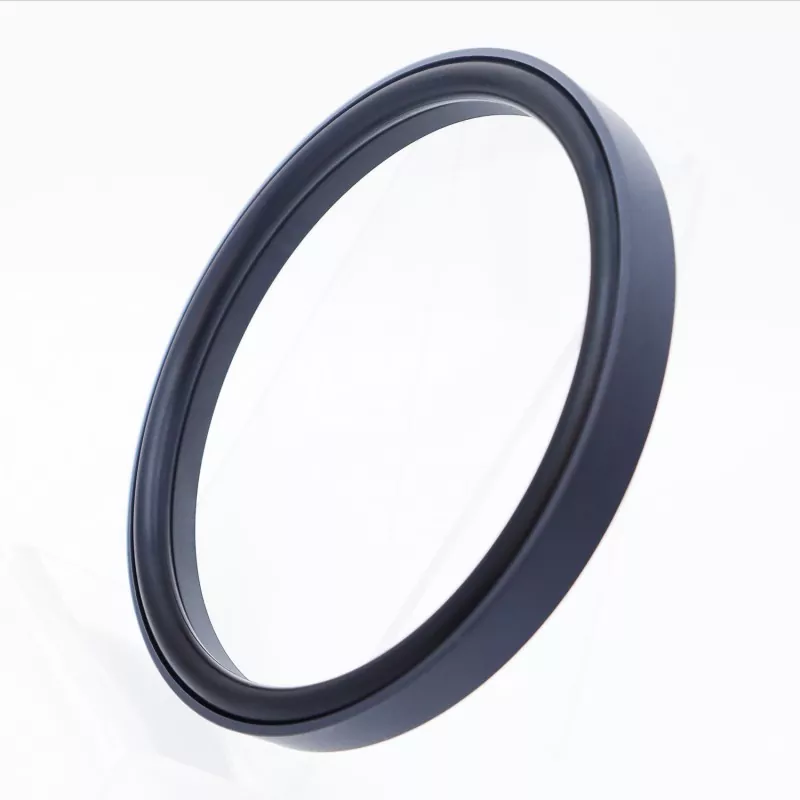

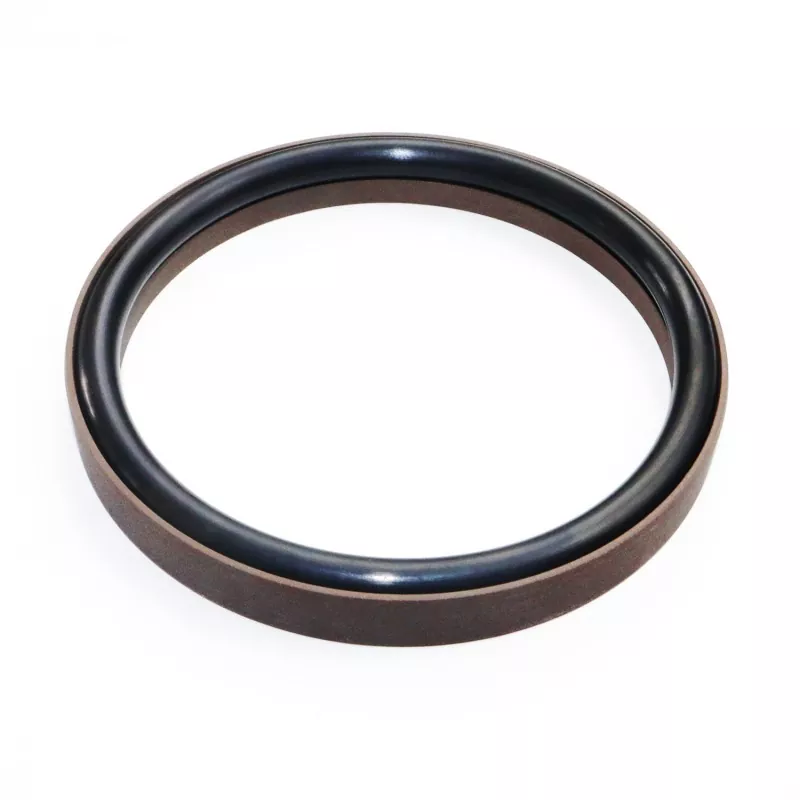

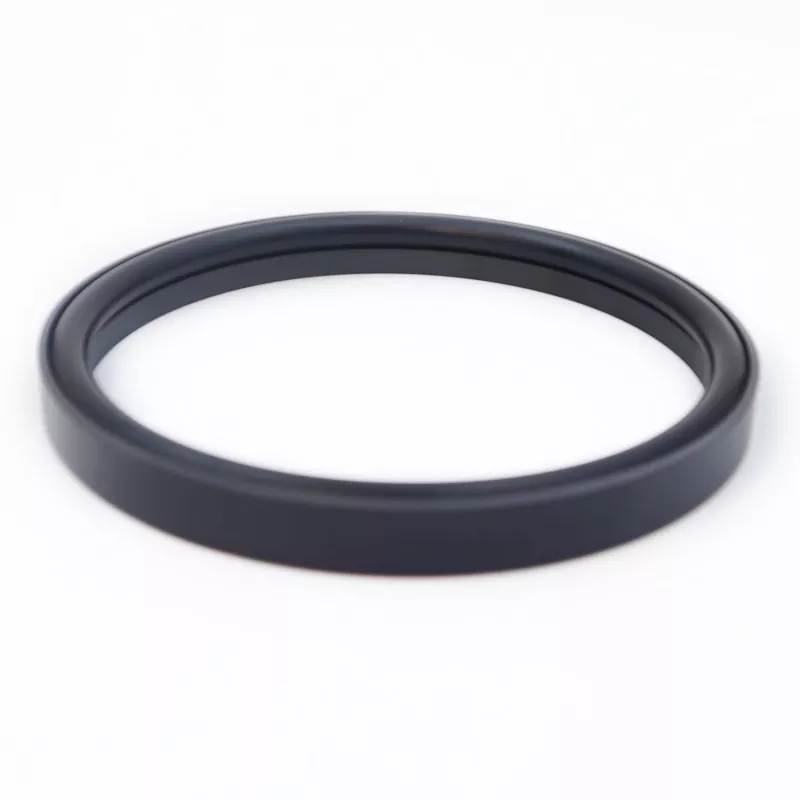

Gradus confirmatus Sigillum Compositum pro Rod (pro ultra altum pressionem et applicationes aquarum substructas designatas) constat ex anulo signationis dextrae anglicatae confirmatae factae ex PTFE (vel PTFE compositae) et anulo globoso. Praesto est in serie RC58 et RC59, secundum speciem O-anuli adhibito (obsequium cum vexillo GB1235). Offert humilem frictionem effectus - nulla resistentia in satus et lenis motus reciprocus sine lapsus - et aptus diuturno operationi in ambitibus olei gratis, ita significanter minuens verisimilitudinem defectuum armorum et gratuita sustentationem submittentes.
Propter crassitudinem optimized anuli signandi, sigillum efficaciter operatur etiam cum aqua vel aliis instrumentis ignobilibus viscositatis adhibitis. Consilium structurale de anulo signandi confirmati resistentiam auget etiam ad pressuras altas et ultra-altas. Hoc sigillum generaliter in sulco clauso inaugurari non potest.
1. Humilis frictio: resistentia minima, motus lenis, aequalis frictio dynamica et static, nullaque lapsus baculus;
2. Longa usus vitae: apta ad oleum liberorum lubricationis applicationes;
3. Apta ad signationem altae pressurae et systemata ultra alta pressio, nec non viscositas media humilis sicut aqua;
Valores limites simul fieri non debent.
|
Pressura (MPa) |
Temperatus (°C) |
Celeritas m/s* |
Media |
|
≤200 |
-35 ad +100 (cum NBR O-annulo) |
≤6 |
Oleis hydraulicis minerali-substructio, humoribus igneis resistentibus (HFA/HFB), aqua, etc. |
|
-20 ad +200 (cum FKM O-anulum) |
1. Materiae O-anulus compatibilis include: RO1 Nitrile Rubber (NBR), RO2 Fluoroelastomer (FKM) etc.
Anuli materia signandi: Latin material PTFE3; Vel materias includunt PTFE2, PTFE4, et alia materia plastica alta perficiendi.
Order Model: RC58—80x69.2x10.5—PTFE3—R01
Model - Bore Diameter x Groove Diameter x Groove Width | PTFE3 - Modified PTFE Material Code | R01 - O-anulum Material Code
Specificationes intra ambitum parametri praesto sunt.
|

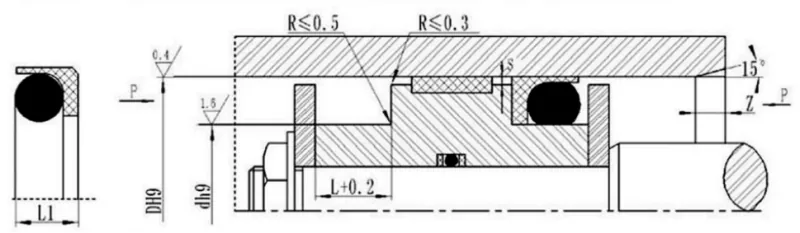

Standard Model DH9 RC58 |
Levis onus DH9 RC58-Q |
Gravis officium DH9 RC58-Z |
Sulcus diameter d h9 |
Sulcus latitudo L+0.2 |
sigillum altitudinis L1 |
Radius angularis Rmax |
Radialis alvi Smax |
Chamfer Zmin |
O diametrum filum-anulum do |
|
|
<20MPA |
<60MPA |
|||||||||
|
8~12.9 |
13~23.9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23.9 |
24~49.9 |
9~12.9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121.9 |
13~23.9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121.9 |
122~690.9 |
24~49.9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691~999 |
50~121.9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690.9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
>1600 |
691~999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000~1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Nota: Pro pressuris >60 MPa, patientia H8/f8 apta ad sigillum basis area adhibeatur; nam ultra-pressio alta signans Smax < 0.05.
Compatible with GB1235 O-annulos; cuiuslibet magnitudinis intra praefinitum modulum eminus suppleri potest.
|
Apertura range D H9 |
Sulcus diameter d h9 |
Sulcus latitudo L+0.2 |
Radialis alvi Smax |
Radius angularis Rmax |
Chamfer Zmin |
O diametrum filum-anulum do |
|
|
<20MPA |
<60MPA |
||||||
|
10~54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~150 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
