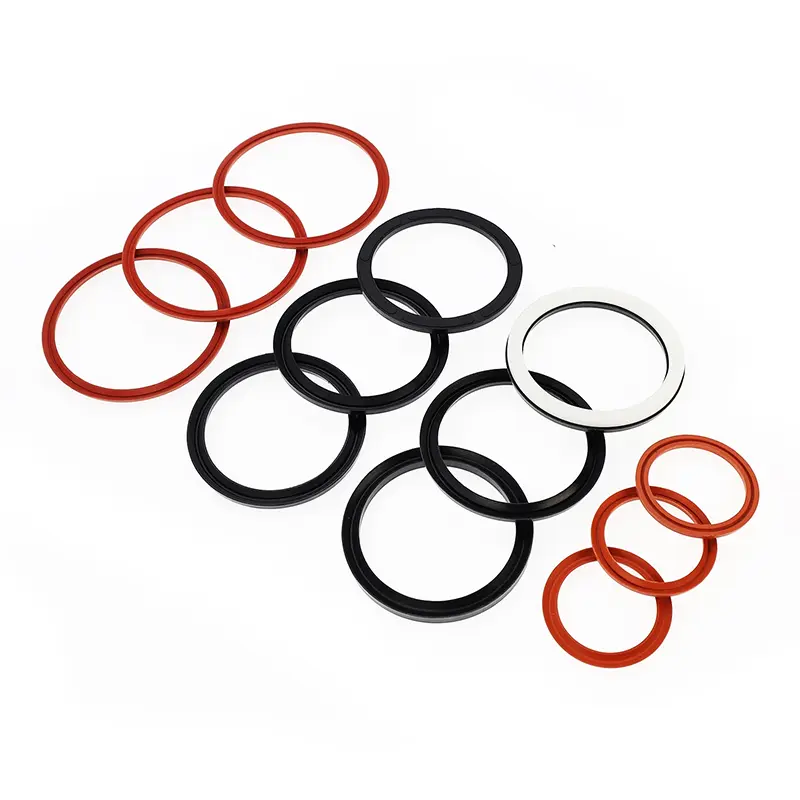

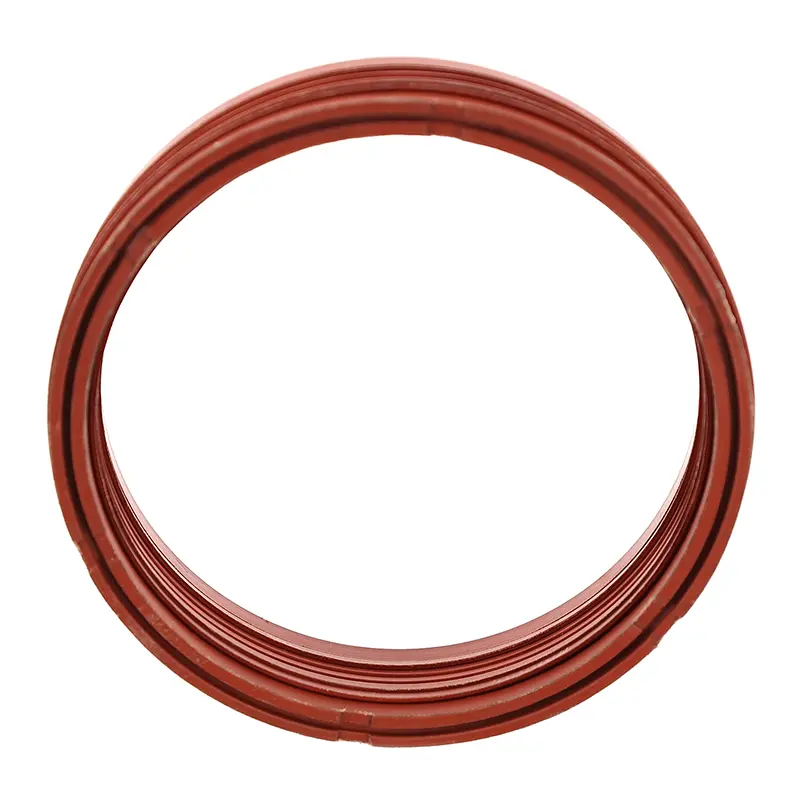

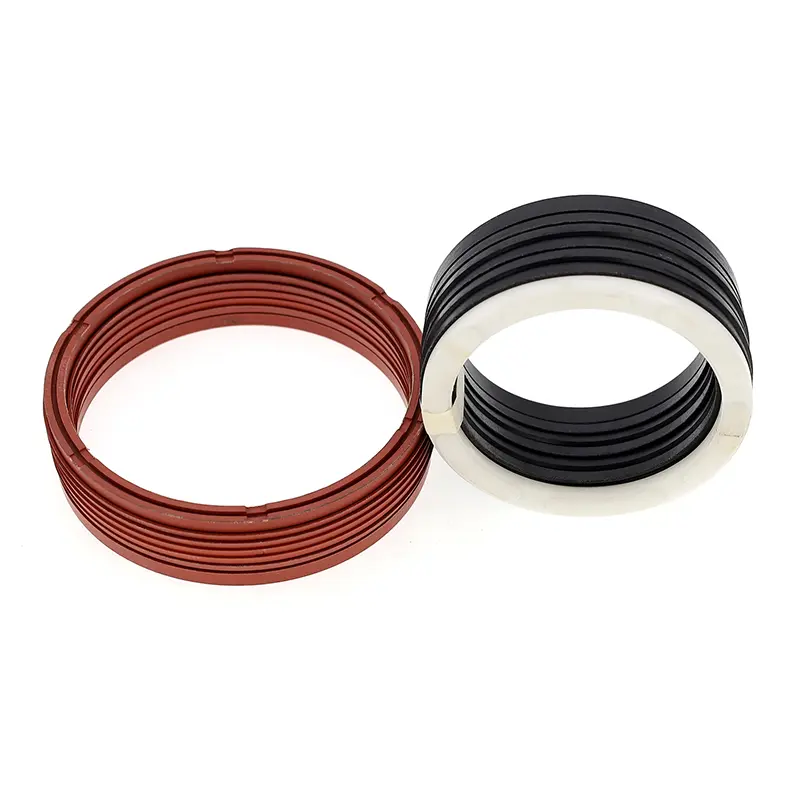

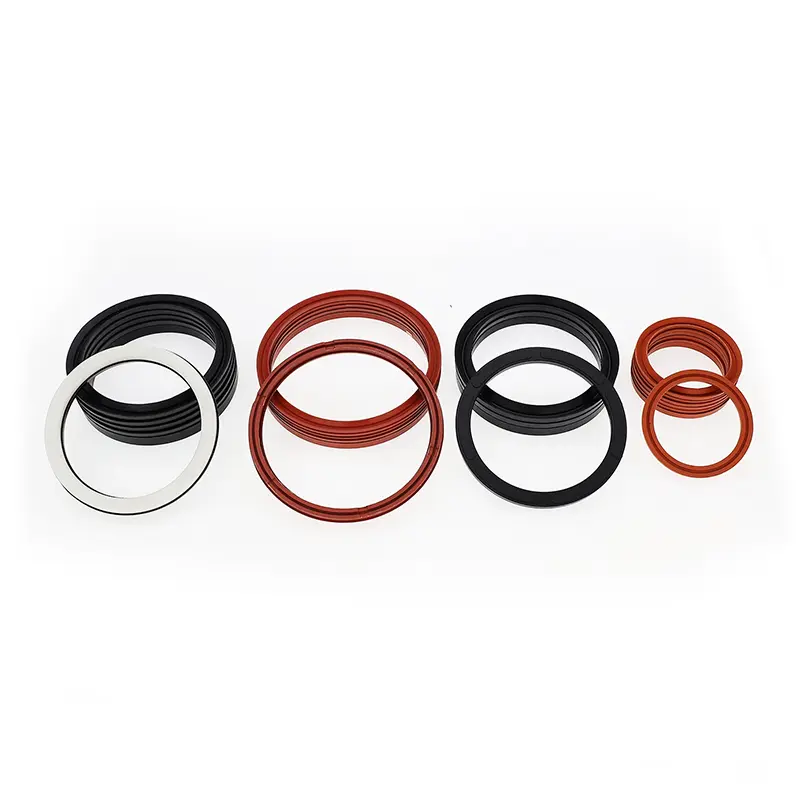

Sigillum formatum iuncturae pro virgis pistonicis constat ex statuto (saltem tres) annuli V informibus obsignationis, anuli compressionis, et anuli fulcimen. Apta est pressio unidirectionis obsignationis in applicationibus hydraulicis reciprocis. Uncto cum materia sigillationis compatibilis adhibenda est durante institutione. Non potest institui in sulcus monolithico (clauso).
Features:
1. Materiae amplis in promptu sunt, permittens ad optimales commensurationes ad varias applicationes aptandas.
2. Apta utilitas in conditionibus duris operantis, ad omnia fere media accommodans condiciones accommodans.
3. Longa religio vitae, apta ad signacula oleum liberorum lubricationis (cum apta materia delectu).
4. Adjustable obsignatio effectus et frictio effici potest aptando gasket, et axialis dimensio adaptari potest addendo vel removendo annulos V informibus obsignandis.
5. Efficax etiam cum paupere signatione superficiei qualitatis.
Locus Operating Conditiones (extremae valores non simul appareant)
|
Pressura Mpa |
Temperatus |
Celeritas m/s* |
Medium |
|||
|
≤60 |
-35 ~ C (nitrile rubber aut nitrile linteum rubber) |
-20~ + 200 (fluororubber vel fluororubber pannorum) |
-200~+260(PTFE) |
≤0.5 (pulmentum vel Flexilis linteo roborati) |
≤15 (PTFE) |
Fere omnibus instrumentis (electio materialis compositio) |
Materiae
1. Pressure Ring Materials: PTFE, Nitrile-Butadiene Rubber (NBR) Fabric, Fluororubber-Butadiene Rubber Fabric, Nylon, Polyoxymethylene
2. V-Ring Materials: PTFE, Nitrile-Butadiene Rubber (NBR) Fabric, Fluororubber, Fluororubber-Butadiene Flexilis Fabric, Polyurethane
3. Support Ring Materials: Nitrile-Butadiene Rubber Fabric, Fluororubber-Butadiene Rubber Fabric, Nylon, Polyoxymethylene, PTFE
Exemplum ordinans
|
Exemplar |
Materia |
Applicatur scope |
signare |
|
RC15-A |
V-anulus: NBR pannus, pressus anulus, anulus fulcimentum: NBR pannus/PA/POM/PTFE |
Normalis temperies, princeps pressura |
bonum |
|
RC15-B |
V-anulus: FKM pannus, pressus anulus, anulus fulcimentum: FKM pannum/PTFE |
Princeps caliditas, princeps pressura |
bonum |
|
RC15-C |
V-anulus: NBR, pressionis anulus, anulus fulcimentum: NBR cloth/PA/POM/PTFE |
Normalis caliditas, media et humilis pressura |
Praeclarus |
|
RC15-D |
V-anulus: FKM, pressionis anulus, anulus fulcimentum: FKM pannum/PTFE |
Calor temperatus, media et humilis pressura |
Praeclarus |
|
RC15-E |
V-anulus: NBR+NBR pannus iunctura, pressura anulus, firmamentum anulus: NBR cloth/PA/POM/PTFE |
Normalis temperatus, medium et altum pressura |
Ipsum bonum |
|
RC15-F |
V-anulus: FKM+FKM iunctura pannum, pressio anulus, anulus fulcimentum: FKM pannum/PTFE |
Caliditas, media et alta pressura |
Ipsum bonum |
|
RC15-G |
V anulus, pressionis anulus, anulus fulcimentum: PTFE1/PTFE2/PTFE3/PTFE4 |
Princeps caliditas et princeps pressura mordax media |
Normal |
|
RC15-H |
V-anulus: PU, anulus pressus, anulus sup-: PU/PA/POM/PTFE |
Normalis temperatus, medium et altum pressura |
Ipsum bonum |

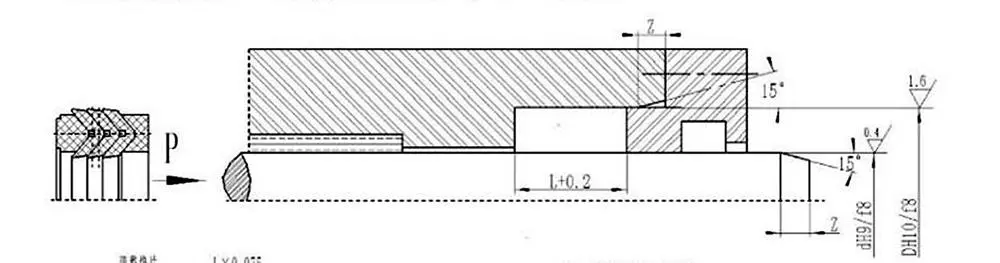

Installation Chamfer ordinationes
|
Rod diam d |
Chamfer longitudo Zmin |
|
0~100 |
5 |
|
101~200 |
7.5 |
|
200~500 |
10 |
|
500 |
12.5 |
Sigilla V informata in dimensione axiali accommodari possunt, gasket aptando ad meliorem signationem et frictionem consequendam. Indutus initialis post longum tempus operationem extendi potest aptando dimensionem axialem. Consilium commendabile ad cavitatem sigilli axialis dimensionis aptabilis est 1.025L, cum commensuratio ampliationis 7.5%L.
