Ruichen sigillis 'basic hydrau signaculis maxime includit complures signa, singulis suis commoda. O-annulos late in variis dynamic et stabilis signantes occasiones debitum ad eorum humilis vestibulum sumptus et convenient. Most terris formata a series productum signa pro o-annulos, in quibus American vexillum (as568), in Iaponica (Jisb2401) et Internationalis (ISO 3601/1) sunt commune. Nationalibus signa sunt GB3452.1 et GB1235.
Et stella informibus sigillum anulum est quattuor-labrum sigillum cum X informibus figura, ita etiam dicitur an X informibus anulum. Est et emendationem et amplificationem fundatur in O-anulum. Et crucem-sectional dimensiones sunt idem quod o-anulum de US sicut 568a vexillum, et potest basically reponere usum O-anulum.
Stella Annulorum
Comparari cum o-annulos, stella circulos habent minus friction resistentia et minus incipiens resistentia quia formare in lubricating cavitatis inter signing labia. Quia eius in ore gladii in partem in concava pars crucis sectionem, ad signationem effectus melius. Et non-circularis crucem sectionem efficacius vitat volvens rolling in reciprocus motus.
Star anulus opus mechanism
Et stella anulum est a se-tensis duplex agens signa elementum. Et radiales et axes axes dependent a pressura ratio. Ut pressura resurget, et compressio deformatio stellae star anulus mos crescat, et summa signa vis crescere, ita formatam certa sigillum.
Quam eligere stella-informibus sigillum Ring
Si diametrum de hastile et foraminis notum est, eligere oportet stellam stellam informibus sigillum annulum secundum hoc criteria:
I. Vestibulum sigillum aut reciprocus linearibus Motion: (I) foraminis obsignationem: et interior diameter stella-informibus anulus debet esse compatible cum sulcus, aut minus, quam circa II% de sulcus fundo diameter. Quia pre-compressionem vi generatae pre-compressionem potest efficaciter prohibet stella informibus sigillum anulum ab torpore et volubilem. (II) Shaft sigillum: et interiore diameter de stella informibus anulus debet esse aequalis vel appropriately maior quam exterior diameter de I% 0.2 ~ 0.3mist, aut potest esse circa I% maius quam exterius diameter est de hastili. Ut effectus, in sigillum anulus erit facillimus ut install et non iam officium.
II. Gyrary sigillum: et interiore diameter de stella informibus circulum debet esse de II ~ V% maior quam diametri in sigilla ejus. Quia sigillum anulus erit generat friction et calor, cum usus est in motu motu, et rubber et horrebat cum succenderit (Julius effectus). Ideo ut sigillum anulus potest lubricated et opus ceres, stella informibus anulum cum interiore diameter maior quam hastile diameter debet electus. Plerumque, sigillum anulum cum minor Cross-section potest occursum necessitates static signantes. Sed sigillum anulum maioris crucis sectionem debet delecti in occursum dynamic sigillum. In casu ex princeps pressura vel magna hiatus, a Flexilis materia cum altior duritia debet esse electus. Optimus via est addere PTFE retinendi anulum ne altus pressura extrusionem damnum.
Et iactaret O-circulum organice combines ad elasticitatem et obsignes de Flexilis cum eget resistentia Teflon. Est composito ex Silicone aut fluororubber interiorem core et relative tenues Teflon FEP aut Teflon PFA exterius coating.
Material: Teflon FEP et Teflon PFA sunt essentialiter similes, sed Teflon PFA habet melius summus temperatus resistentia quam Teflon FEP. Lorem Temperature Range Teflon FEP Crusta: -60 ℃ ~ CCV ℃ potest esse ad CCLX ℃ in brevi Teflon PFA Crusta: -60 ℃ ~ CCLX ad CCC
I. Outstanding Chemical resistentia, idoneam fere omnes chemical media
II. Wide temperatus range
III. Bene compressionem resistentia
IV. Anti-frictio
V. Bene anti-tumor
VI. Pressage resistentia
VII. Optimum signantes diuturnitatem et longum officium vitae
Application: Pumps et Valvulae, reaction vasa, mechanica signacula, odio, pressura vasa, calor, boilers, pipeline flanges, Gas compressors, etc.
Applicationem Industries: eget industria, aircraft vestibulum, pharmaceutical industria, oleum et eget translationem et conflans, film industria, refrigeration engineering, cibum processui industria, papermaking industria, cibus processing industria, papermaking industria, cibus vestibulum, pingere spargit, etc.
Instruction instructiones pro Annulorum
I. De partibus, ubi annulos signa sunt installed vel transierunt per oportet esse lenis, libera burgens, striatus et acri angulis. 1,6μ asperitas et asperitas interioris foraminis pendet 0.8um.
II. Applicare clean oleum oleum et uncto ad lubricate superficies et signantes circulum et pertinet partes in contactu.
III. Si difficile ad install signans circulum in hastile, immergunt in aquam calida aquam paulisper ad expand eam. Hoc emollita et expanded o-anulum est facillimus ut install. Install in O-anulum cum sit calidus, et magnitudine et redire ad suam originale magnitudine post refrigerationem descendit.
IV. Nolite flectere o-anulum quoque vi, aliter non faciam rugis in Teflon et afficit usum.
Suspendisse compressionem tunicas o-anulum est ut sequitur:
Static State Sectiones: XV% -20%
Dynamic Signatio rei publicae: X% -12%
Pneumatica rei publicae: VII% -8%
In ipsa compressio debet accipere in propter operationem condiciones, praesertim signantes operantes pressura et alia factores.
Product Features et Applications:
| O-circulum euismod parameter mensam |
|
|
|
|
Sigillum | Sigillum dynamic |
| Operantes pressura | Sine retinendo anulum, 20mpa max Cum retinendi anulum, XL MPA max, speciali retinendo circulum 200mpa max | Sine retinendo anulum, 5mpa max Cum retinendi circulum, altior pressura |
| Celeritate | Reciprocating 0.5m / s max, rotating 2m / s max | |
| Temperamentum | General Use: -30 ~ CX, Special Flexilis: -60 ~ + CCL, rotating: -30 ~ + LXXX | |
| Medium | Vide materiae sectioni | |
| Vexillum | O-anulum crucem-section diameter w |
|
|||||
| American Latin quod DLXVIII Britannia Latin BS MDXVI | 1.78 | 2.62 | 3.52 | 5.33 | 6.99 | - | |
| Iaponica Latin quod B2401 | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.4 | |
| International Latin ISO 3601/1 German Latin 3771/1 Seres Latin CB 3452,1 | 1.8 | 2.65 | 3.55 | 5.30 | 7.00 | - | |
| Maluit metrica magnitudinum | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | |
| 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 7.0 | ||
| 8.0 | 10.0 | 12.0 |
|
|
|
||
| American Latin quod DLXVIII (CM series) | 1.02 | 1.42 | 1.63 | 1.83 | 1.98 | 2.08 | |
| 2.21 | 2.46 | 2.95 | 3.00 |
|
|
|
|
| Et applicationem range de stella anulos est valde lata. Elige ius materia secundum temperatus, pressura et medium. Ut accommodare ad stellam anulum ad datum applicationem, mutua cohiberi inter omnes opus parametri considerari. Cum determinandum applicationem range, apicem temperatus, continua operationem temperatus et operating cycle considerari debet. In Rotating Applications, temperatus ortum fecit a friction calor est etiam considerari. | |||||
| Technical parametri | Sigillum dynamic | Sigillum |
|
||
| Motus reciprocating | Gyratorius |
|
|||
| Operantes pressura (MPa) | Cum retinendi anulum | 30 | 15 | 40 |
|
| Sine retinendo anulum | 5 | - | 5 |
|
|
| Celeritate (m / s) | 0.5 | 2.0 | - |
|
|
| Temperature (℃) | Generalis Occasionibus: -30 ℃ + CX ℃ |
|
|||
| Special Material: -60 ℃ + CC ℃ |
|
||||
| Rotation occasiones: -30 ℃ + LXXX ℃ |
|
||||
Star Annuli Material:
In materia est plerumque Shaw A70 Nitrile Flexilis NBR.

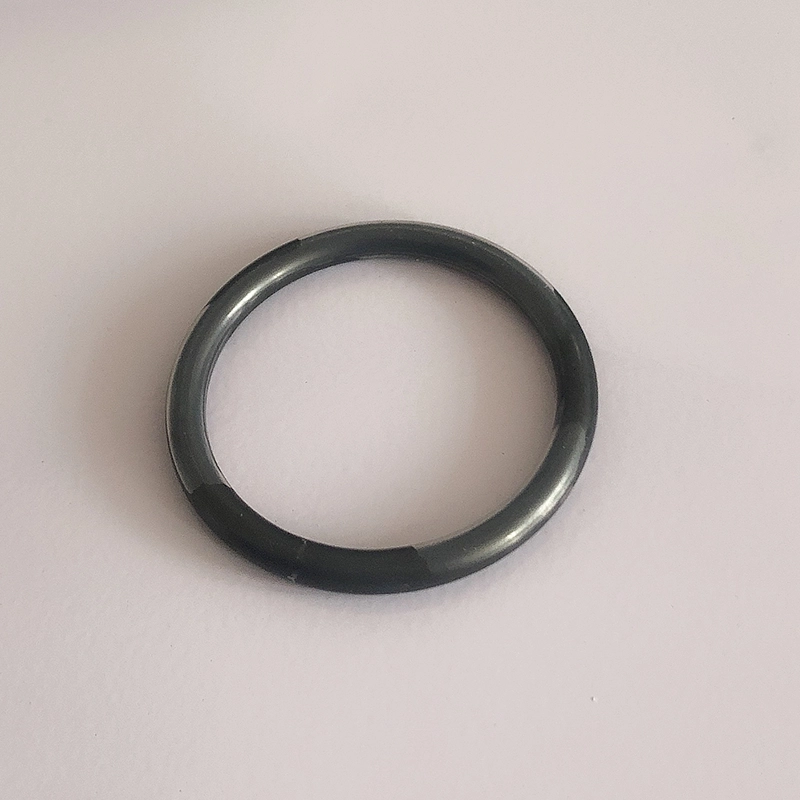

Iactaret o-anulum:
Schematic diagram de sulcus in encapsulated o-anulum
Dimensionem mensam de sulcus in encapsulated o-circulum (commendatur)
| Filum diameter D | A (mm) | B (mm) | ||
| Sigillum | Sigillum dynamic | PNUMATICAL | ||
| 1.78 | 2,36 / 2.49 | 1.42 / 1.52 | 1.55 / 1.60 | 1.63 / 1.65 |
| 2.62 | 3.56 / 3.68 | 2.08 / 2.21 | 2,29 / 2.36 | 2,39 / 2.44 |
| 3.53 | 4.75 / 4.88 | 2,82 / 3.00 | 3.10 / 3,18 | 3,22 / 3.28 |
| 5.33 | 7.14 / 7.26 | 4.27 / 4.52 | 4.67 / 4.80 | 4.90 / 4.95 |
| 6.99 | 9.63 / 9.65 | 5.59 / 5.89 | 6,15 / 6.27 | 6,43 / 6.48 |
Ruichen Sigillum Ptfe Sigillum Installation Guide
Ⅰ. Installation
I. Sigillum sit installed in preloaded parte adversus pressura directionem.
II. Cylindri corpus et Piston virga debet esse cum dis-in chamfers quod occurrit in requisitis nostri comitatu scriptor samples.
III. String marginibus debet esse liberum ex burgos et rotundatis aut chamfered.
IV. Sequelae, dux Orbis Terrarum, etc Operietur, quia sigillum non potest pushed per striatus, expositos foramina vel aspera superficiebus.
V. Omnis pulvis, obstantia vel aliena particulas esse diligenter remotum est.
VI. Tools cum acri marginibus debet non esse.
VII. PTFFe signantes annulos facilius ad expand in calefacto oleum aut aqua (circiter LXXX ~ CXX gradus) et facilis ad restituere ad suum originale figura.
VIII. Si labrum sigilli eget transire per oleum pressura foraminis, a plastic baculo debet esse ad leniter ventilabis in labrum ne in chamferus de foraminis de damno ad latebat labrum. Foraminibus cylindri sit Chamfied. (Figura III)
Ⅱ. Modus installation
Aperta (split) striatus potest esse installed sine instrumenta.
Installation de Clausa sulcus Piston virga signacula (figure I)
I. Clean et oleum sigillum sigillum sigillis et installation tools.
II. Ponite rubber anulus in sulcus (ut cave ne torquent).
III. Ptfe PTFE sigillum anulum in renibus figura absque formatam acutum flectere, ponere compressa PTFE sigillum anulum in sulcus, et leniter adulacionem per manum.
IV. Mandrel ad Sigillum et Recuperatio et leniter convertat Mandrel. Egrediamus eam in I minute et removere Mandrel. Installation est completum.
Installation Piston Sigillis in clausa striatus (Figura II)
I. Clean et oleum sigillum sigillum sigillis et installation tools.
II. Ponite rubber anulus in sulcus (ut cave ne torquent).
III. PTTFE signantes anulum onto in dirige et extende in sleeve et ad annulum.
IV. Ventilabis ad extenta signantes anulum in Piston sulcus.
V. Dis correptio sleeve ad signantes circulum et gyrari corrigenda manica simul. Remove disciplinam sleeve post relinquens eam ad I minute et installation est completum.
Note: I. Placere consulere nostri comitatu si productum certa in comitatu est sample non installed in clausa sulcus sed non idoneam ad apertum sulcus.
II. Et supra installation PTFE Sigillis non convenit omnibus PTFE Sigillis. Placere consulere societatis necessitate.
