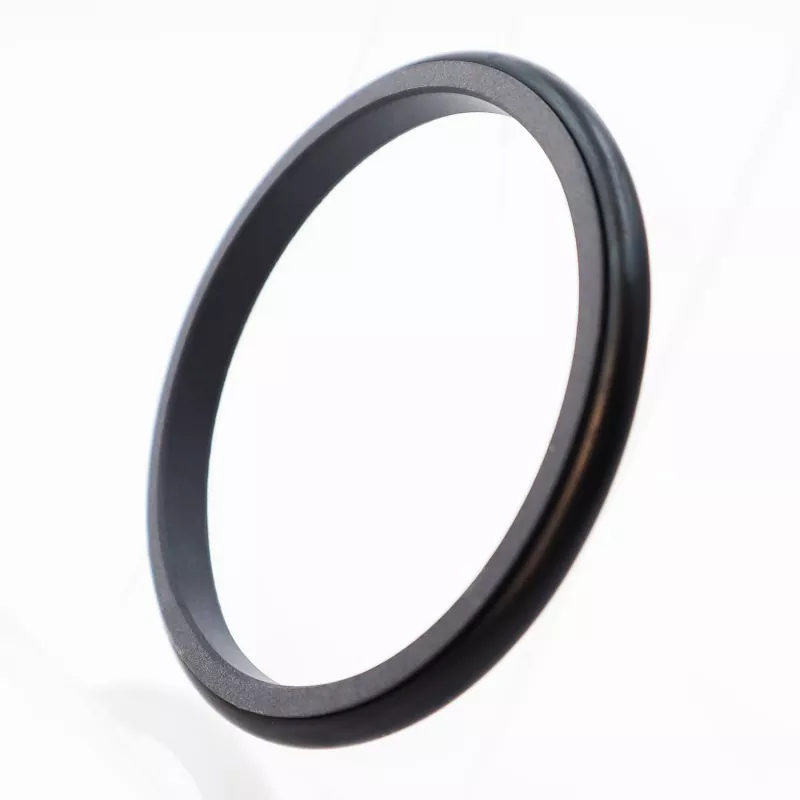

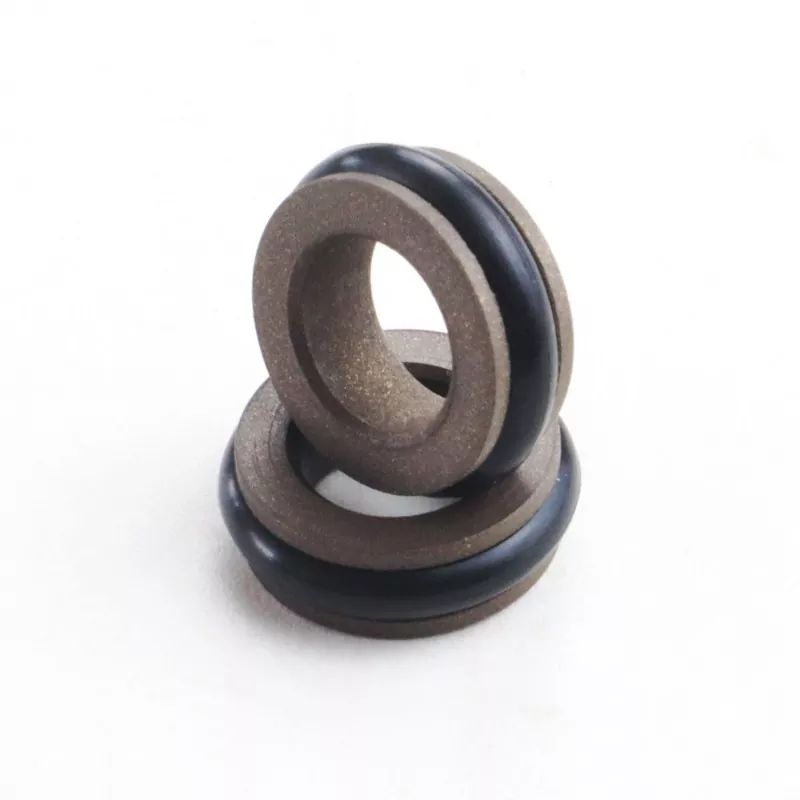

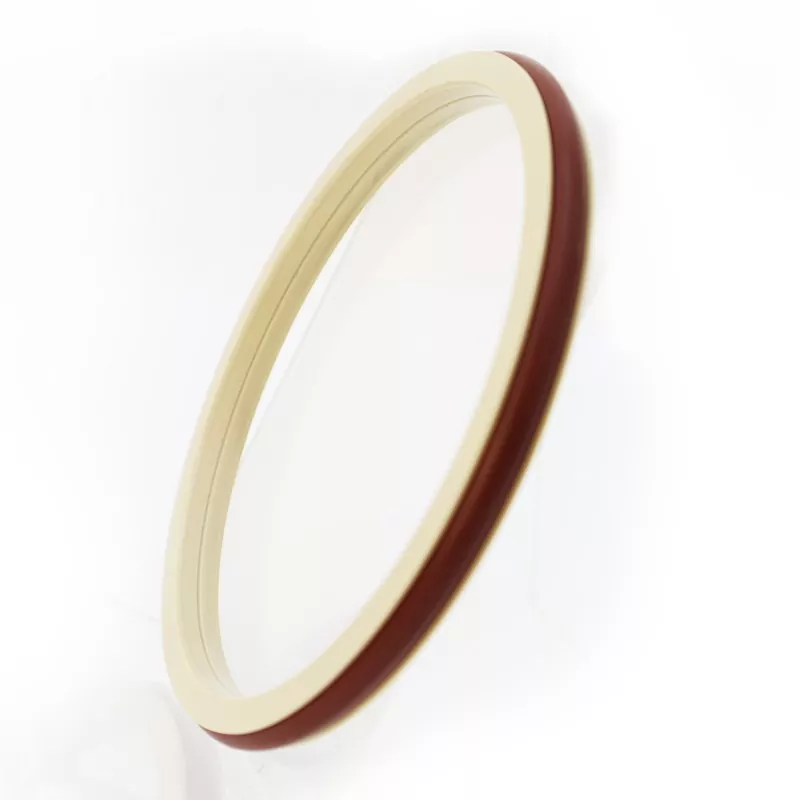

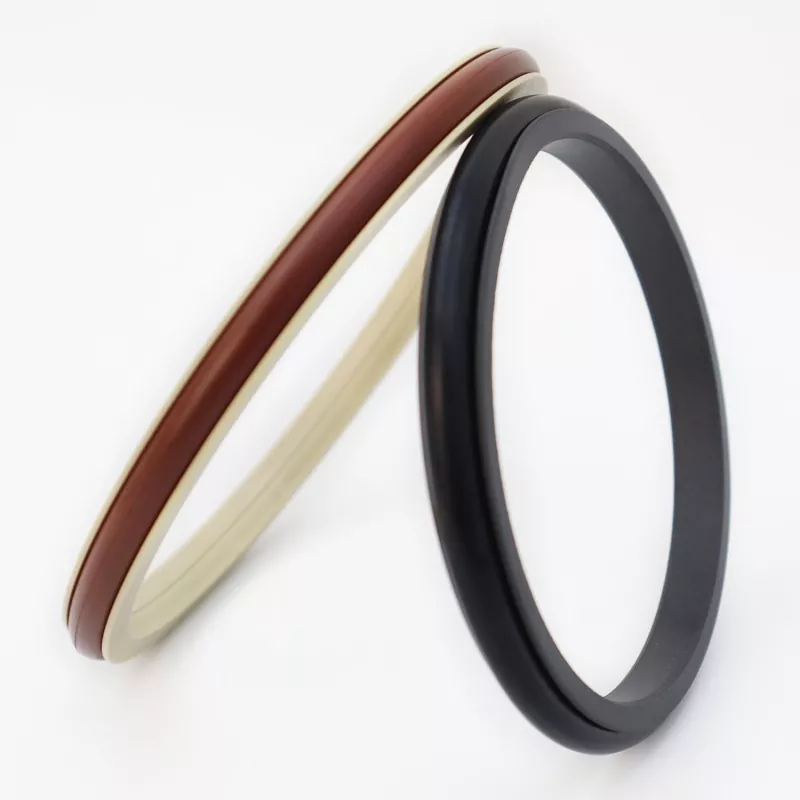

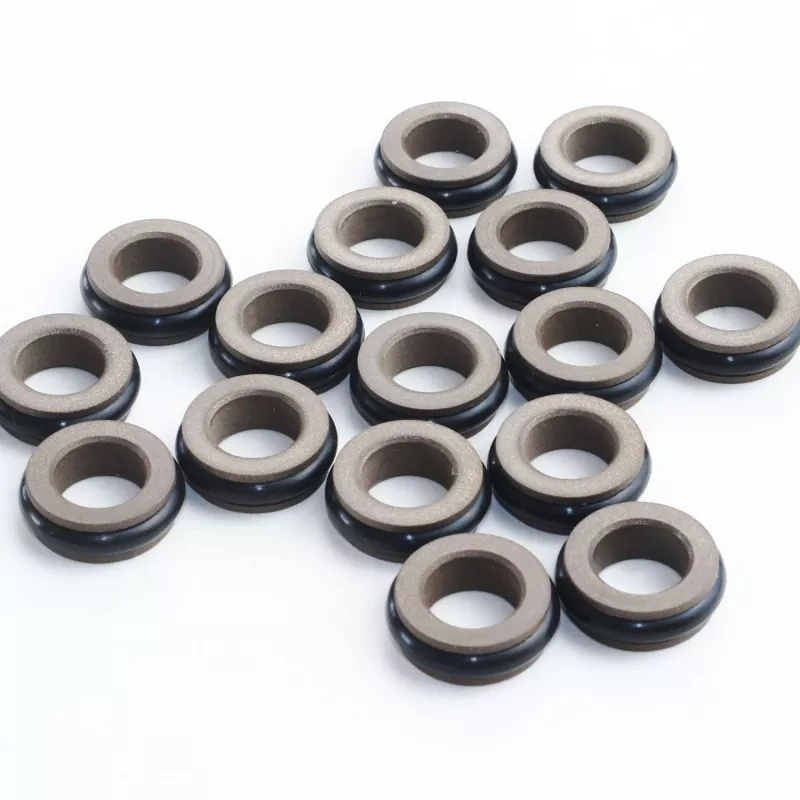

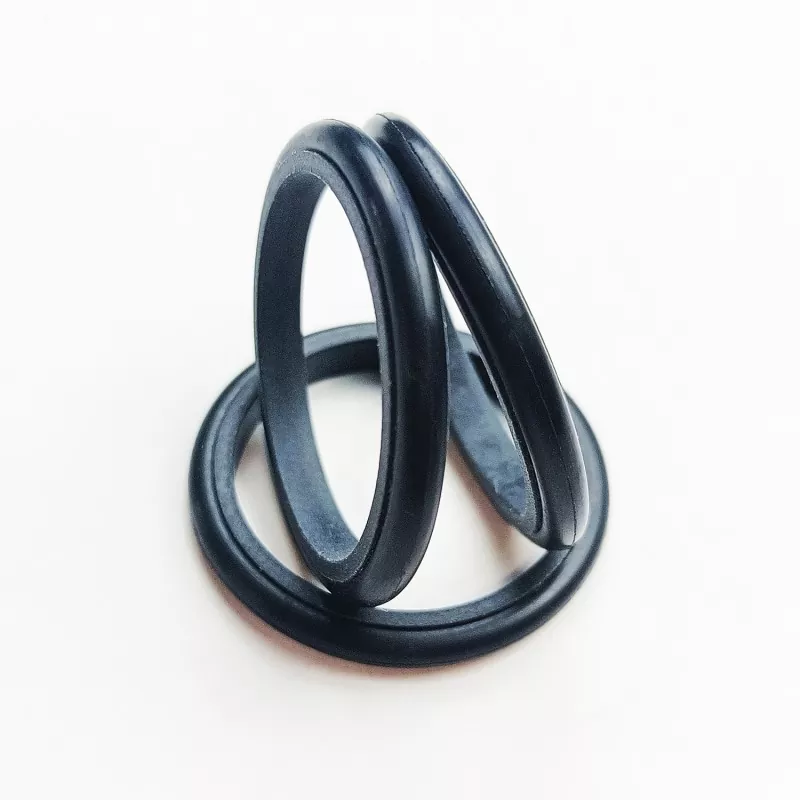

Sigillum C-typum Compositum constat ex annulo signandi C figurato facto ex PTFE et ejus composita materia, et O-anulo. Apta est impressioni bidirectionis signandi in motibus reciprocis et hydraulicis et pneumaticis. Praesto est in RC06 et RC07 seriei (compatible cum GB1235 seriei O-annuli) secundum congruentem O-anulum. Ob tenui-labii consilium signandi anulum, bonum sequitur facultatem compensationis, inde in praestantia obsignandi effectu. Symmetria structura sigilli C-typei permittit ut signandi sub pressione bidirectionali.
1. Apta medicamentis hydraulicis et pneumaticis.
2. Optima signatio effectus pro applicationibus pressionis tam magni quam infimi.
3. Humilis frictio, humilis resistentia, operatio lenis, aequalis frictio dynamica et static, et nulla subrepens.
4. Longa vita servit; apta ad oleum liberum lubricationis signandum.
5. Apta impressioni bidirectionis signationi.
Valores extremae simul fieri non debent.
|
Pressura (MPa) |
Temperatus (°C) |
Celeritas (m/s) |
Media |
|
≤100 |
-35 ad +100 (cum NBR O-annulo) |
≤6 |
Oleum hydraulicum, humores ignei resistentes (HFA/HFB), gas, etc. |
|
-20 ad 180 (cum FKM O-anulum) |
1. Matching materies O-anulus: RO1 Nitrile Butadiene Rubber (NBR), RO2 Fluororubber (FKM), etc.
2. Materia anuli signandi: Materia sacra PTFE3, aliae materiae ad libitum includunt PTFE2, PTFE4, et alia materias praecipuos faciendos.
Exemplar iussis RC06-80x89.9x9.2-PTFE3-R01

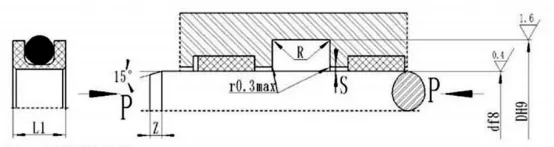

Exemplar-Rod Diameter x sulcus Diametri x sulcus Latitudo PTFE3 - Modified PTFE Materia Codicis R01 O anulus Material
Potest producere fructus cuiuslibet magnitudinis in tabula specificationum recensita.
|
d f8 Latin RC06 |
d f8 Lux-officium RC06-Q |
d f8 Gravis pietas RC06-Z |
D H9 |
L+0.2 |
L1 |
Rmax |
Smax |
Zmin |
d0 |
|
|
＜20MPA |
40MPA |
|||||||||
|
-- |
4~17.9 |
-- |
d+3.6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17.9 |
18~39.9 |
-- |
d+5.0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39.9 |
40~106.9 |
4~17.9 |
d+6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106.9 |
107~630.9 |
18~39.9 |
d+9.9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630.9 |
631~999 |
40~106.9 |
d+13.0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1000~160 |
107~630.9 |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~160 |
≥1600 |
631~999 |
d+18.5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000~160 |
d+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Nota: 1. Ad scapus diametri ≤ 70mm, sigilla sulca aperta commendantur. Ad institutionem sigillorum sulci integralis, ad rectorem institutionem referre placet.
2. Ad pressionem > 40MPa, aream radicis Smax sigilli utendum est H8/f8 idonea tolerantia.
Compositus O-anulus GB1235 producere potest fructus cuiusvis quantitatis in tabula specifica recensita.
|
Spiculum diameter range d f8 |
Sulcus diameter D H9 |
Fossa latitudo L+0.2 |
sigillum altitudinis L1 |
Anguli rotundae Rmax |
Radialis alvi Smax |
Chamfer Zmin |
O diametrum filum-anulum d0 |
|
|
＜20MPA |
40MPA |
|||||||
|
5~21 |
d+4.5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22~39 |
d+6.5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~ 154 |
d+10.4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155~150 |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
Jussing exemplum RC07-80*90.4*9.8-PTFE3-R01
