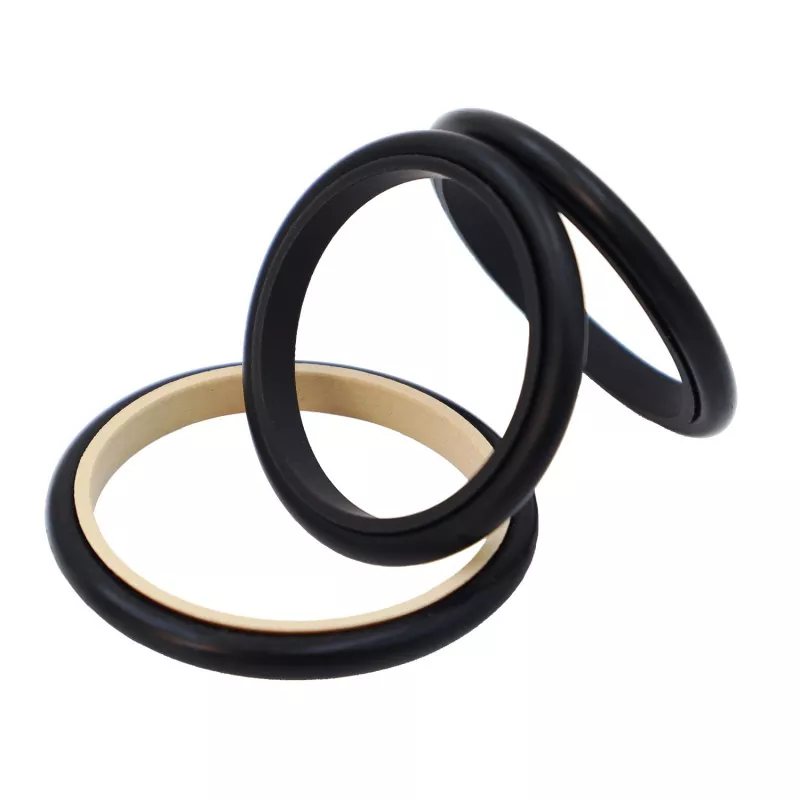

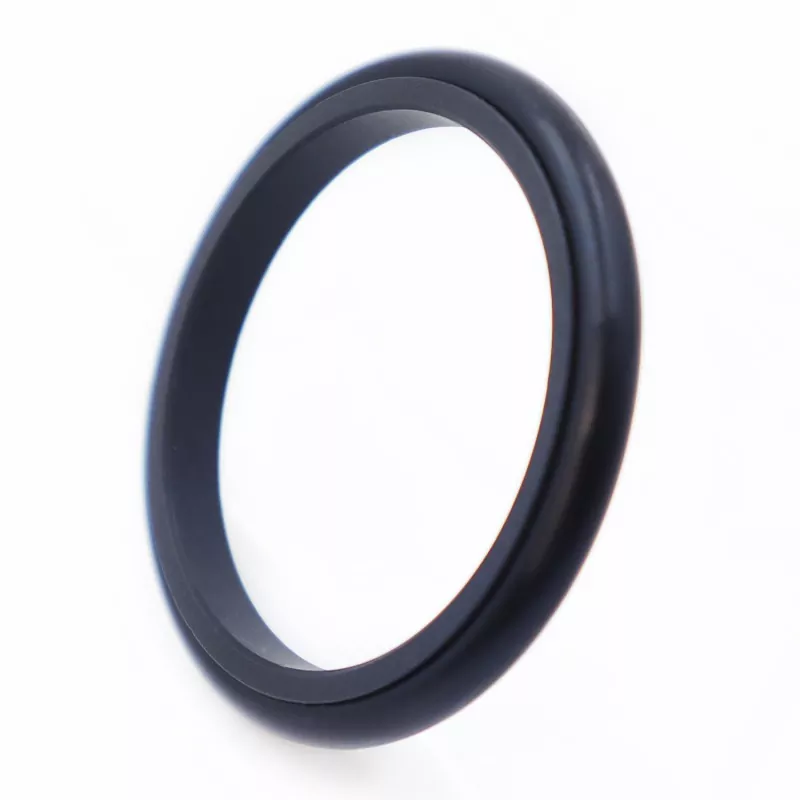

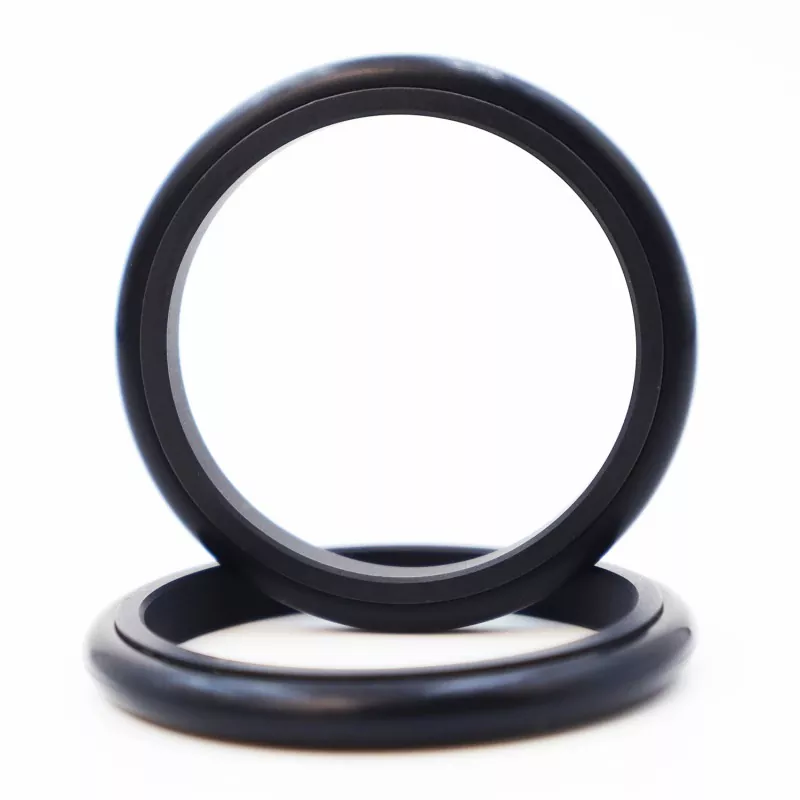

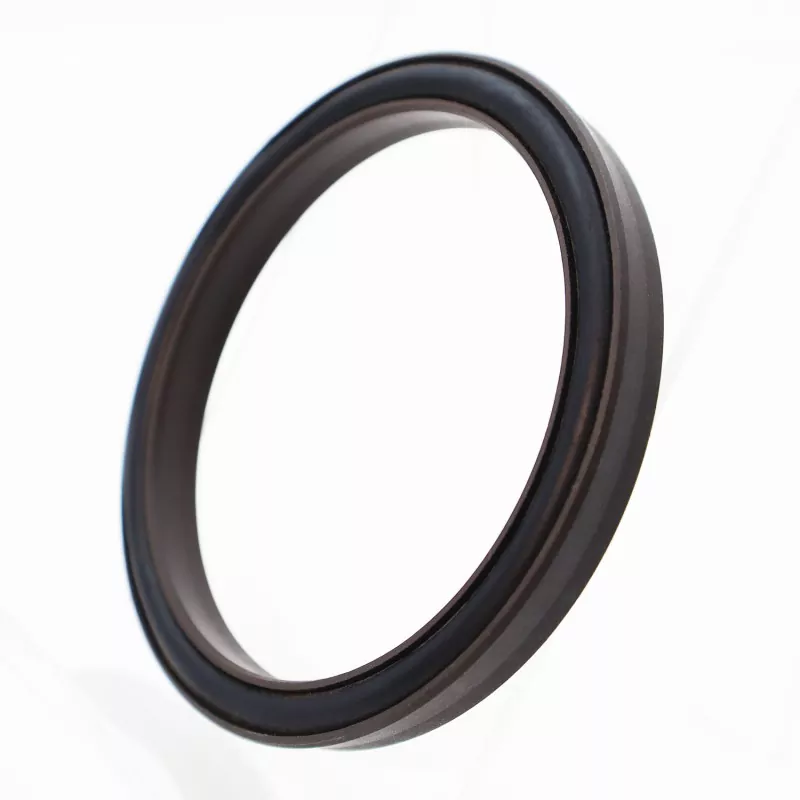

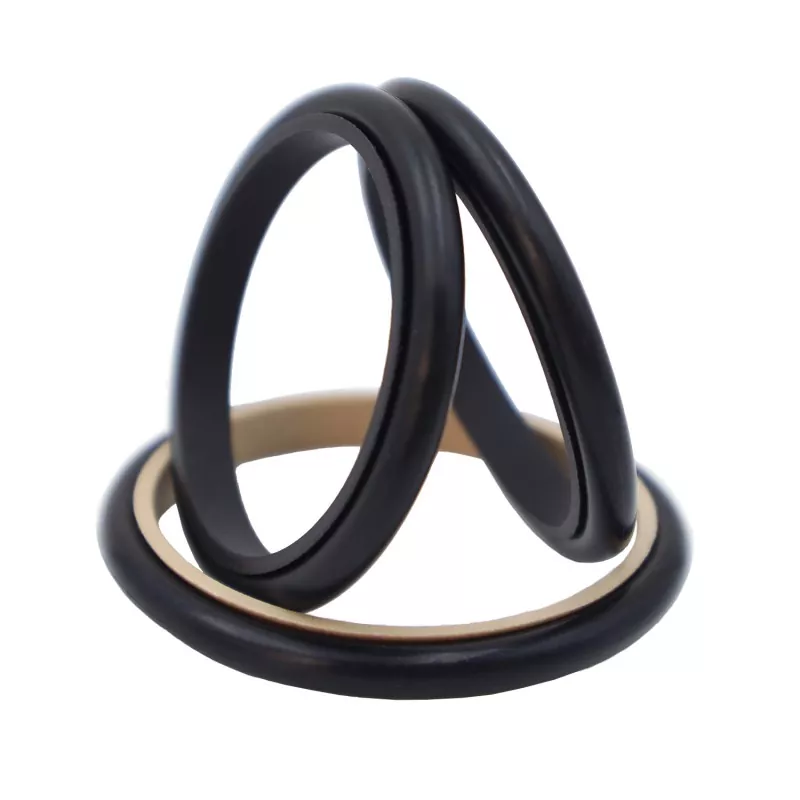

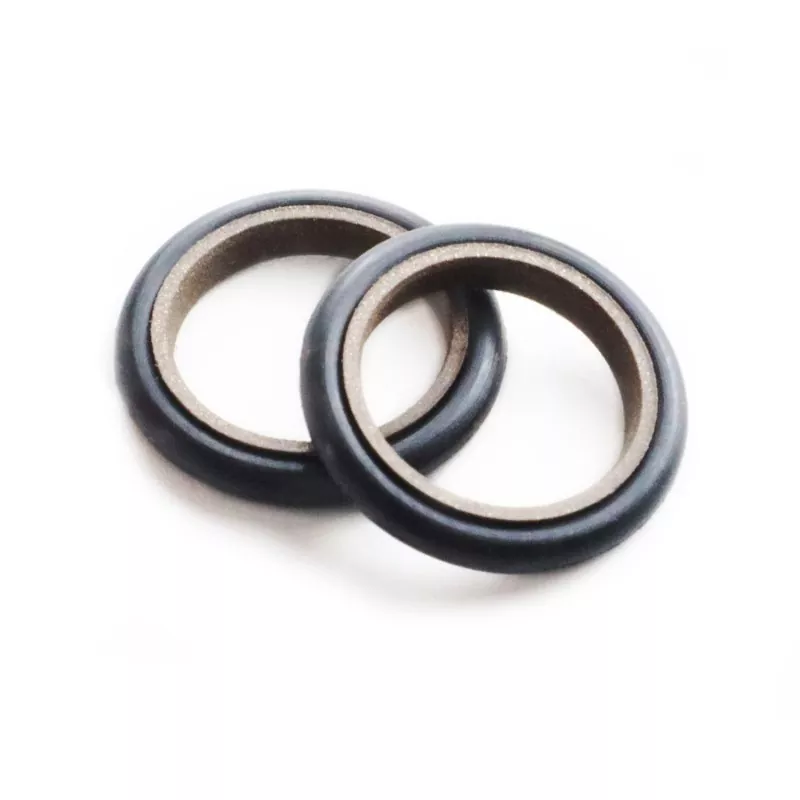

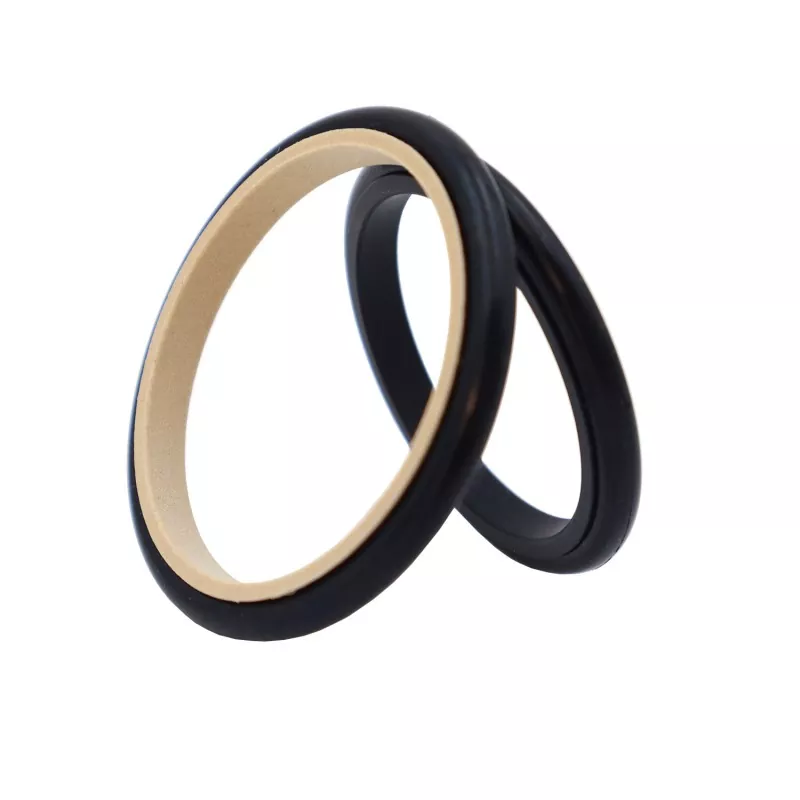

Sigillum Cap Compositum constat ex sigillo anulo pileo PTFE figurato et anulo globoso, pressionis bidirectionis designatae in applicationibus reciprocis hydraulicis et pneumaticis. O-anulus vim radialem praebet et anulum in sigillo gerunt pro compensat; anuli signaculi notas tenui-labii designandi quae optimas facultates recompensationis sequitur, effectus in praestantia obsignandi effectu. Cum vexillo GB1235 o-anulus sulci compatitur. Nam diametri virga minor 30mm, consilium sulcus scissurae (apertum) adhiberi debet.
Hoc sigillum aptum est condicionibus operantibus tam hydraulicis quam pneumaticis et subsidiis bidirectionalis impressionis obsignandis. Commoda praebet ut frictionem humilem, resistentiam frangendi minimam, operationem lenis sine stipite, opportunitatem olei liberorum lubricationis, vitam longam serviendi. Minimam spatium institutionem requirit ac facilem disassemblendi et sustentationem permittit.
Electio Nota: Pro applicationibus cum diametris virgarum 30mm vel minus, usus sulcus scissilis (apertus) commendatur ad institutionem.
1. Apta medicamentis hydraulicis et pneumaticis; subsidia bidirectional impressionis obsignandae.
2. Frictio minima, resistentia frangendi minima, motusque lenis; aequalis frictio dynamica et static; nullo baculo-lapsus.
3. Longa religio vitae est; apta ad oleum liberorum lubricationis medicamenta.
4. Foedus consilio; facilem institutionem et sustentationem.
Valores limites simul fieri non debent.
|
Pressura (MPa) |
Temperatus (°C) |
Celeritas (m/s) |
Media |
|
≤20 |
-35 ad +100 (cum NBR O-annulo) |
≤6 |
Minerali-substructio oleum hydraulicum, humores ignis resistentes (HFA/HFB), vapores, etc. |
|
-20 ad 180 (cum FKM O-anulum) |
1. Materies pro comite O-anulo includunt: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM) etc.
Anuli materia signandi: Latin material PTFE3; Vel includuntur PTFE1, PTFE2, et PTFE4.
Order Model: RC13-80-PTFE3-R01 vel SPNC-80-PTFE3-R01
RC13/SPNC - Model 80 - Shaft Diameter dPTFE3 - PTFE Material Code R01 - O-anulus Material Code
Producta fabricari possunt in qualibet magnitudine, quae in tabula specificationum recensetur.
|

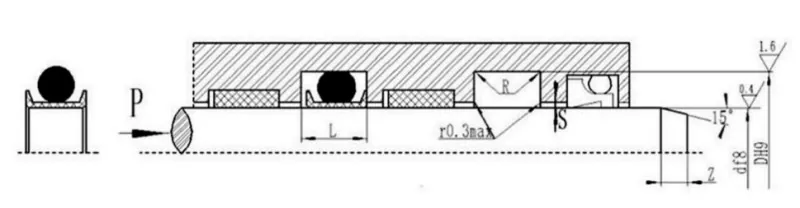

Spiculum diameter range d f8 |
Sulcus diameter D H9 |
Sulcus latitudo L+0.2 |
Radii anguli Rmax |
Radialis alvi Smax |
Chamfer Zmin |
O diametrum filum-anulum d0 |
|
|
Ad hydrau applicationes |
Ad frictionem pneumaticam et hydraulicam applicationes |
||||||
|
3~10 |
d+3 |
d+3.5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10~22 |
d+4 |
d+4.6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22~50 |
d+6 |
d+6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48~150 |
d+10 |
d+10.6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150~150 |
d+15 |
d+15.6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
