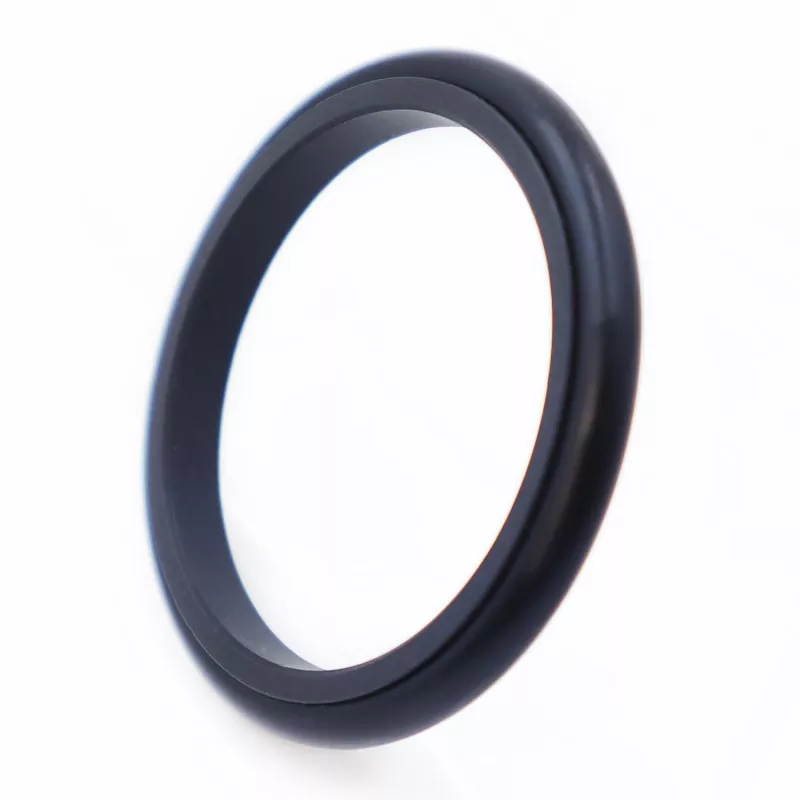

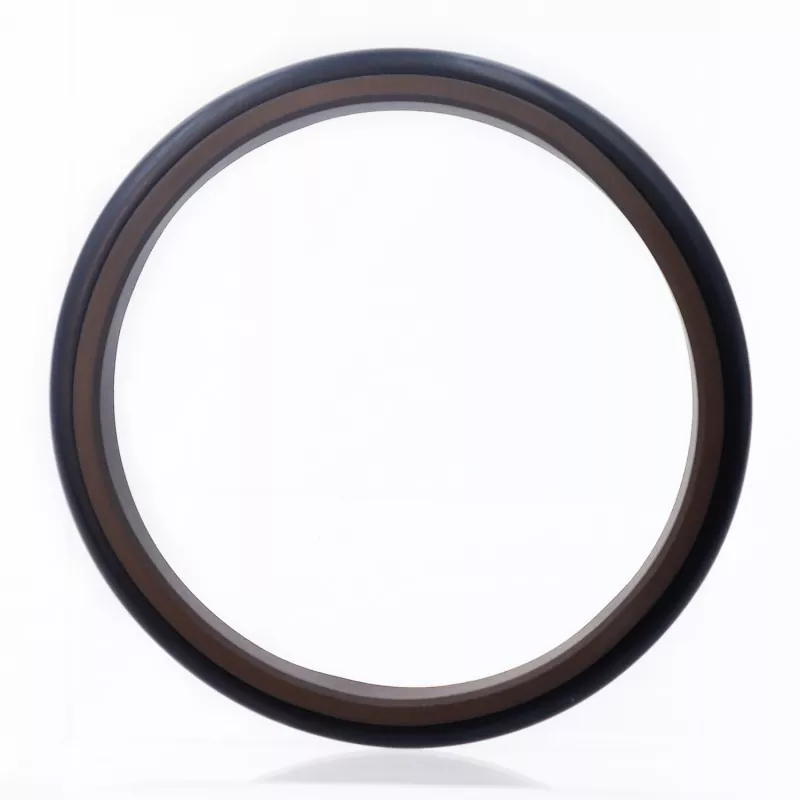

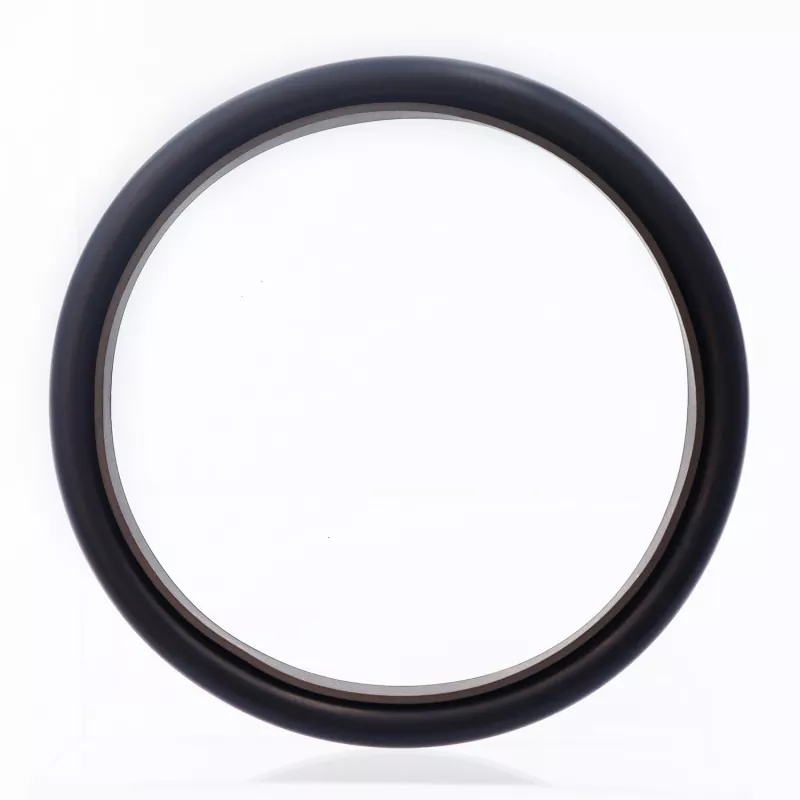

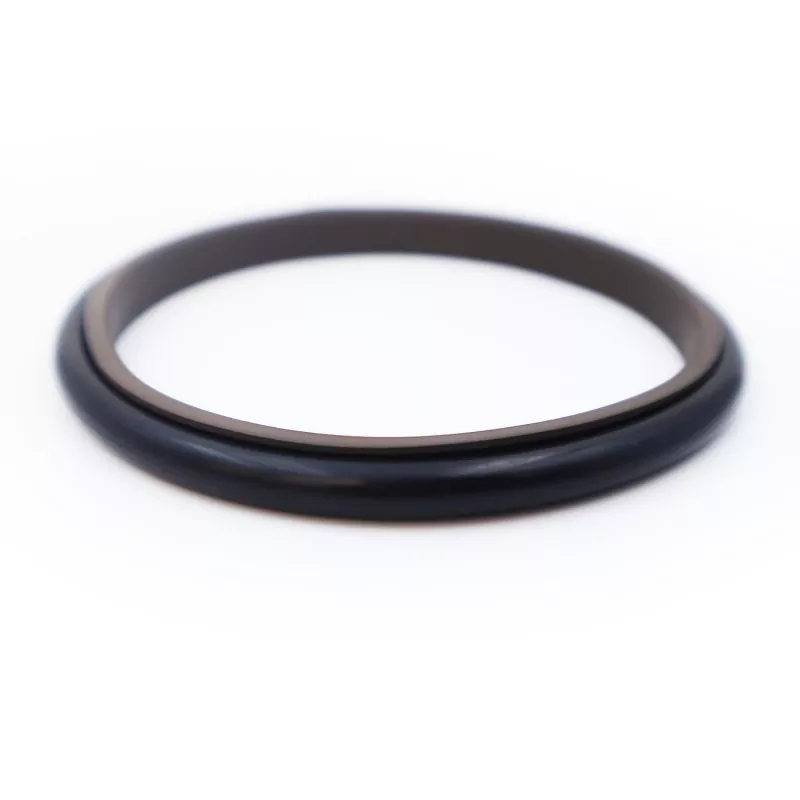

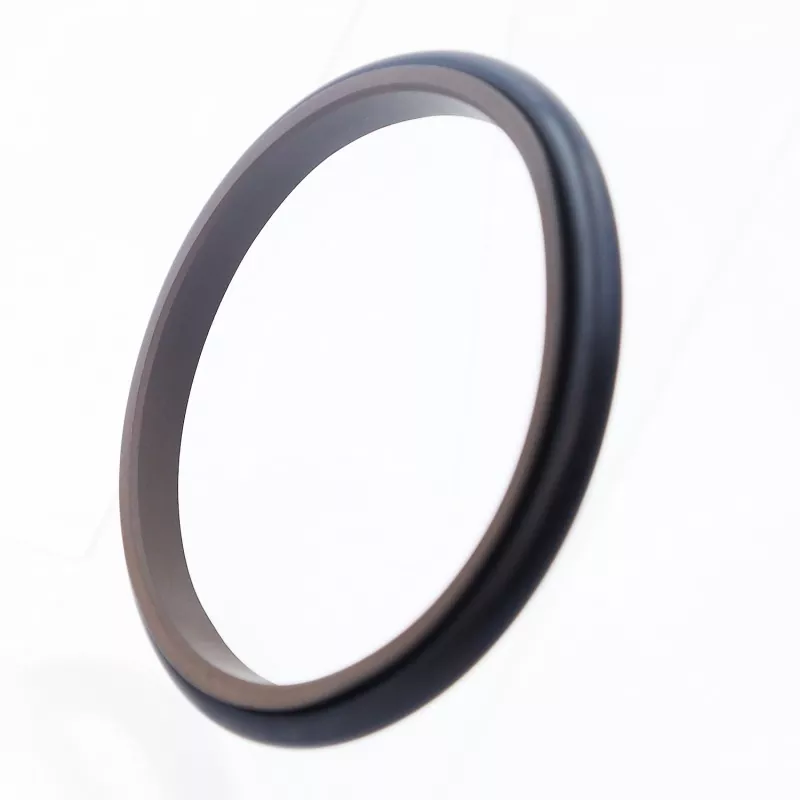

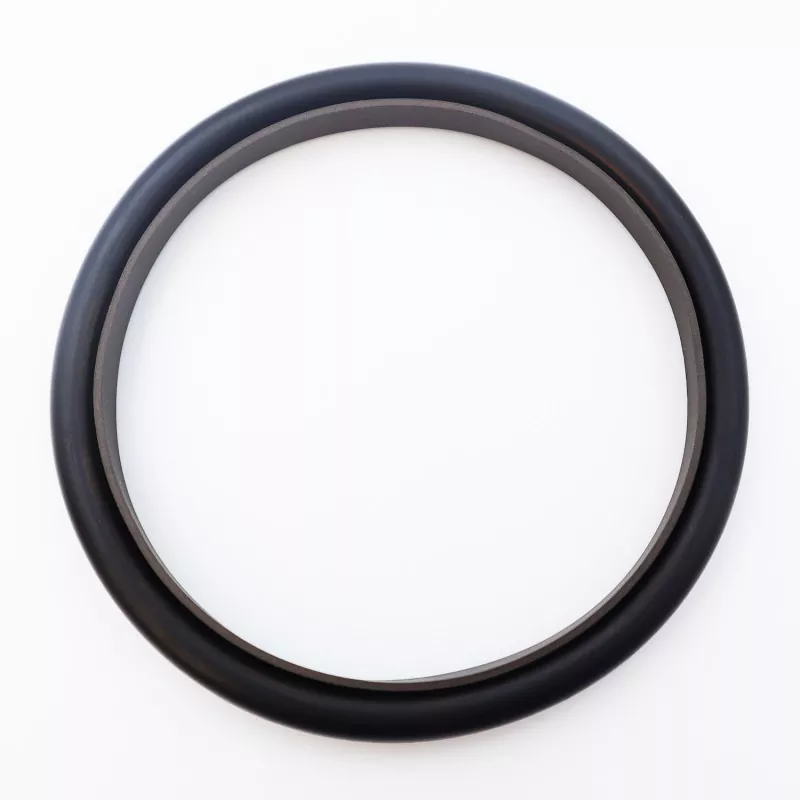

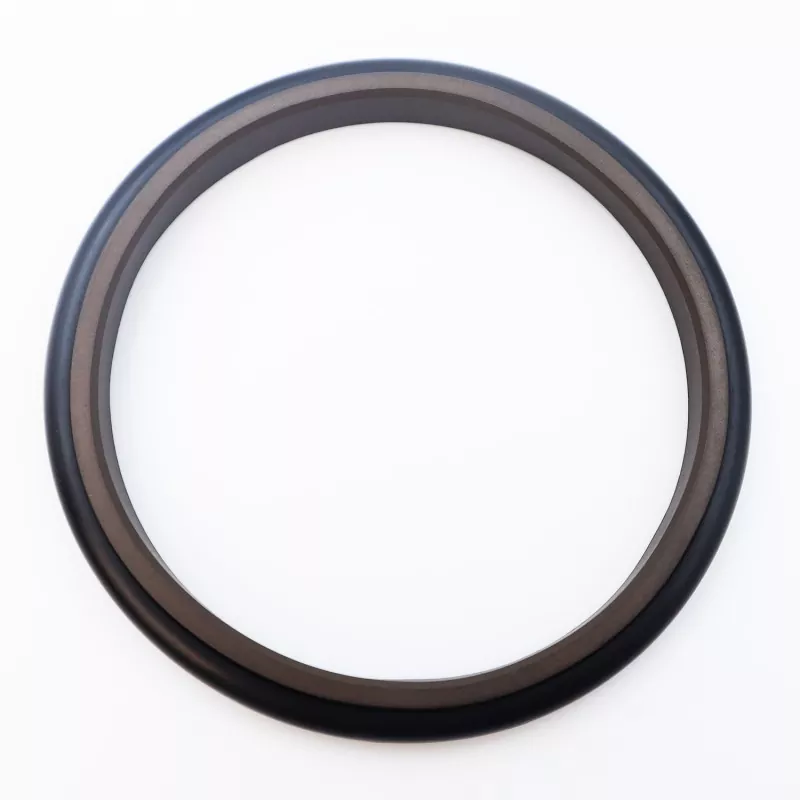

Triangulum deducto Sigillum constat ex obsignatione triangulari PTFE et anulo globoso; ordinatur ad impressionem unius agentis signandi in applicationibus hydraulicis et pneumaticis reciprocis. O-anulus vim radialem praebet et togam in anulo obsignando compensat. Propter signationem anuli tenui labrum consilio, optimum sequitur emendam et obsignationem effectus praebet. Virgula enim diametri minor quam 30 mm, scissurae (type-typus) sulcus designandi adhibenda est.
1. Apta medicamentis hydraulicis et pneumaticis;
2. Frictio humilis, resistentia frangendi humilis, motus lenis, frictio dynamica et static aequalis, nec stipes lapsus;
3. Longa religio vitae est; apta ad oleum liberum inlitas lubricas;
4. Foedus consilio; facile instituere et manutenere;
Valores limites simul fieri non debent.
|
Pressura (MPa) |
Temperatus (°C) |
Celeritas m/s* |
Media |
|
≤20 |
-35 ad +100 (cum NBR O-annulo) |
≤6 |
Oleis hydraulicis minerali-substructio, humoribus igneis resistentibus (HFA/HFB), vaporibus etc. |
|
-20 ad 180 (cum FKM O-anulum) |
1. Compatible materiae O-anulus complectitur: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM) etc.
Anuli materia signandi: Latin material PTFE3; Vel includuntur PTFE1, PTFE2, et PTFE4.
Order Model: RC14-80-PTFE3-R01
RC14 - Model 80 - Shaft Diameter d - PTFE (Material Code R01) - O-ring Material Code
Producta fabricari possunt in qualibet magnitudine, quae in tabula specificationum recensetur.
|

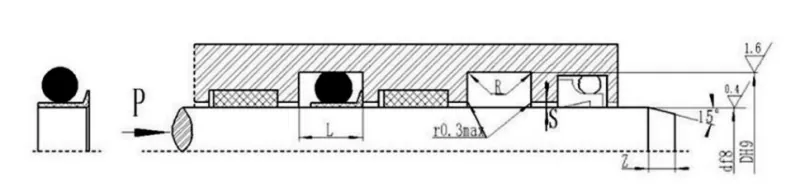

Spiculum diameter range d f8 |
Sulcus diameter D H9 |
Sulcus latitudo L+0.2 |
Radii anguli Rmax |
Radialis alvi S |
Chamfer Z |
O diametrum filum-anulum do |
|
8~17 |
d+5.2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18~39 |
d+6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109~150 |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
Nota: Ad scapus diametri ≤30 mm, usus sulci apertae commendatur.
