Ut opificem specialiter in sigillis altum pressuris, Ruichen Obsignatio praebet "Pedes-typus Sigillum Compositum". Obsignatio anuli notarum tenui-labii structuram quae excellentem capacitatem dynamicam emendam praebet. Unius eius superficies signans pedis informibus - sulcus cuneatus incorporans - repugnantiam auget et frictionem minuit; hoc speciale consilium signanter boosts pressionis resistentias facit, idoneos ad altum pressionem et ultra-pressuras applicationes. Nota: Hoc sigillum ad institutionem in striatis clausis aptum non est.
Percontationes gratas habemus de electione ac mole ordinum ab emptoribus instrumentis machinandis.

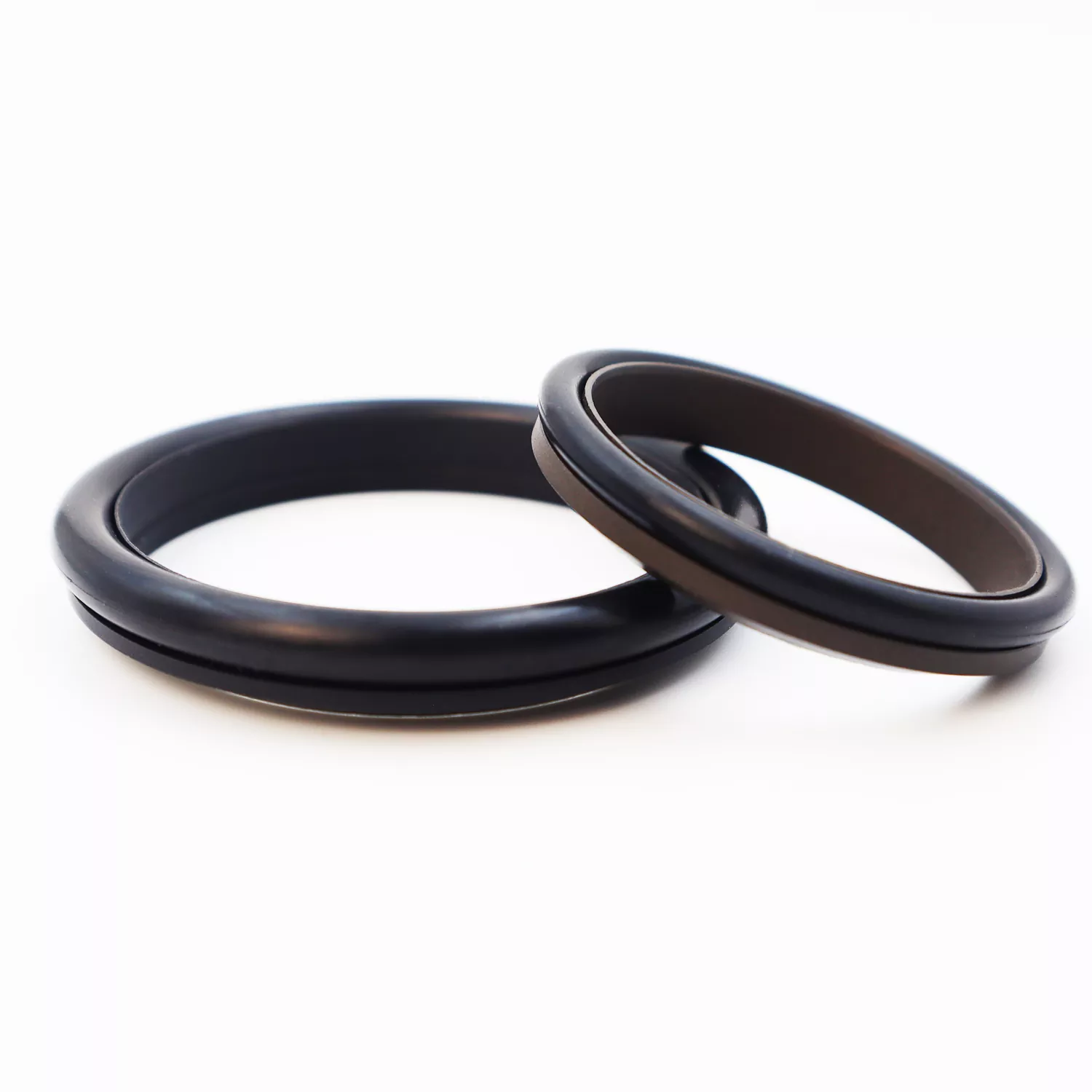

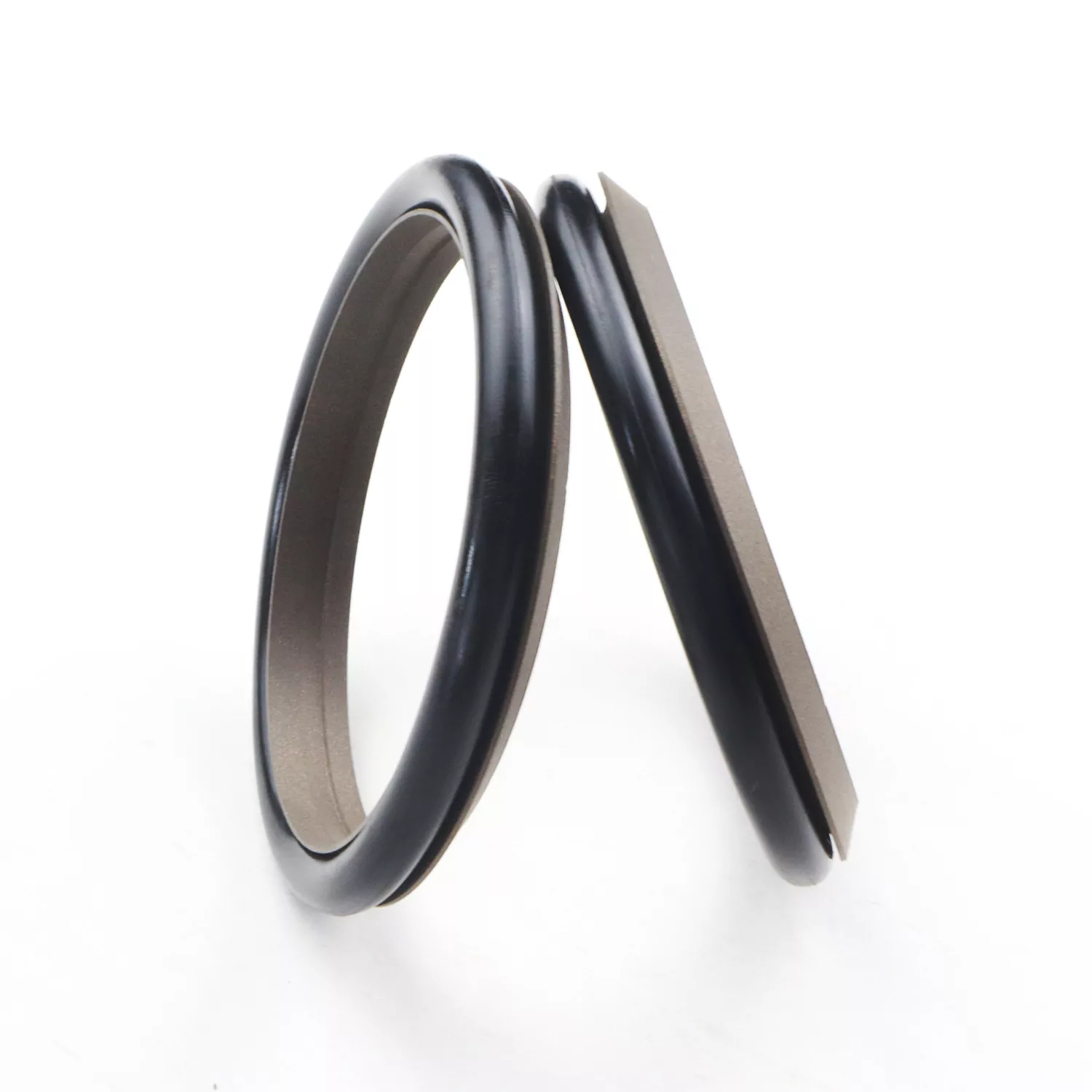

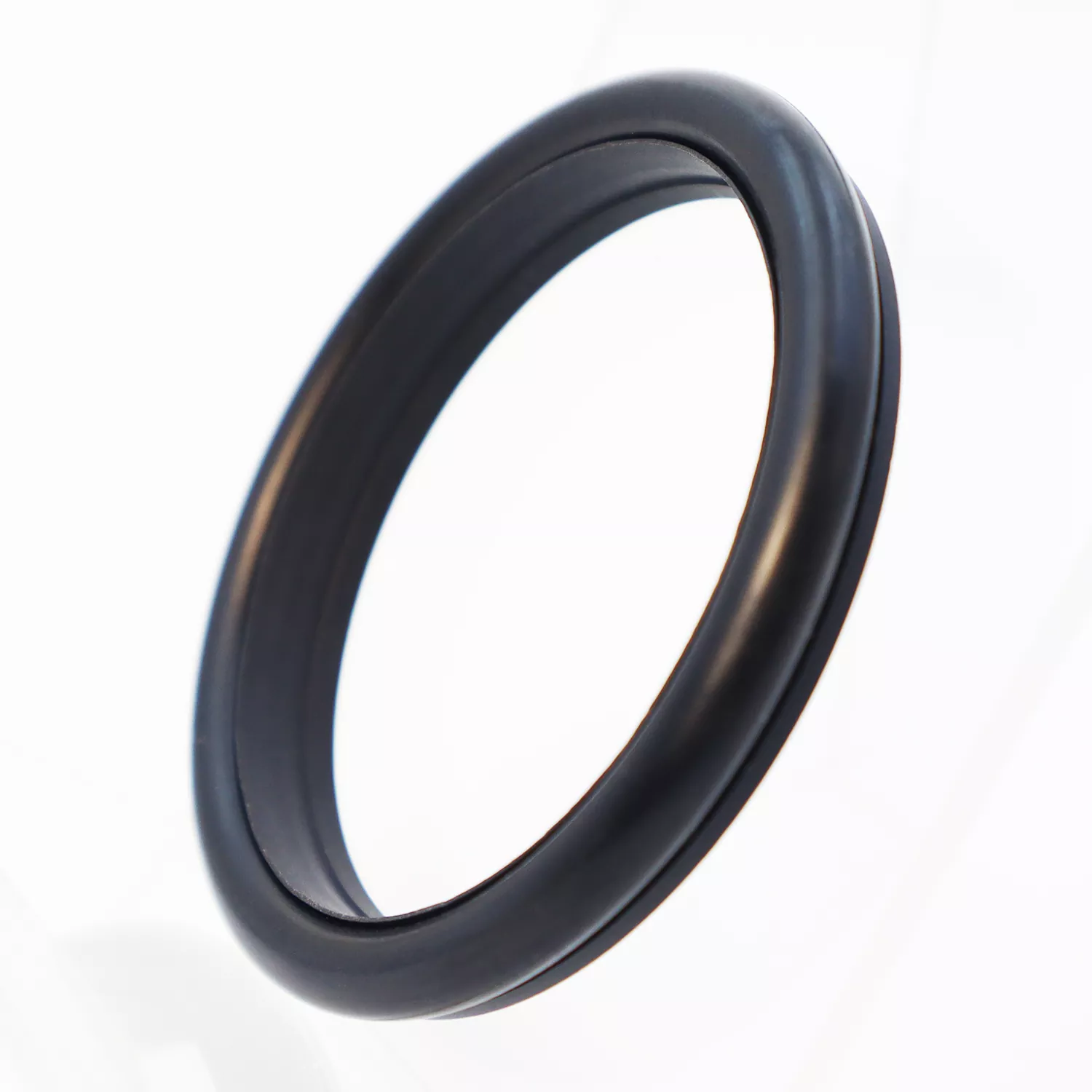

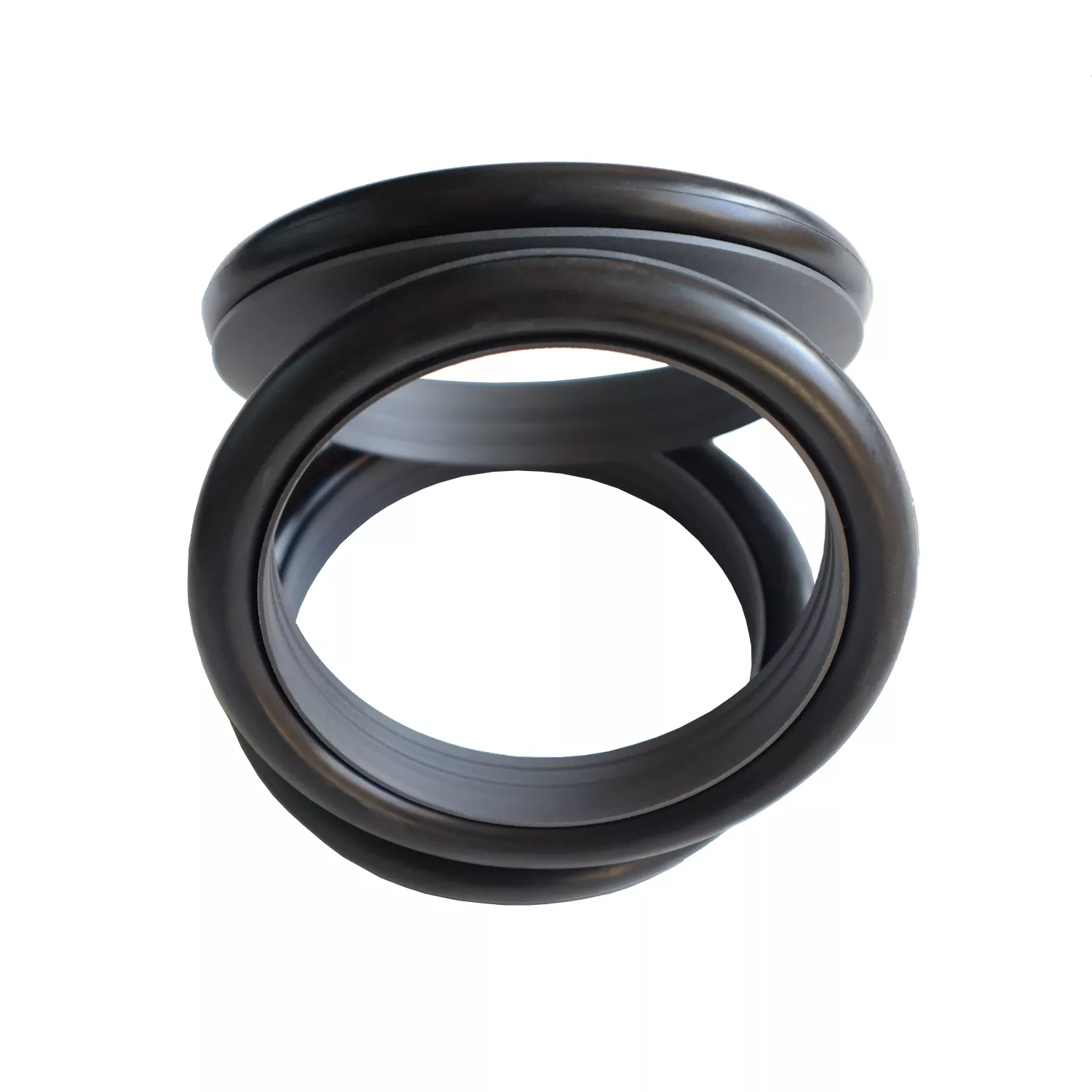

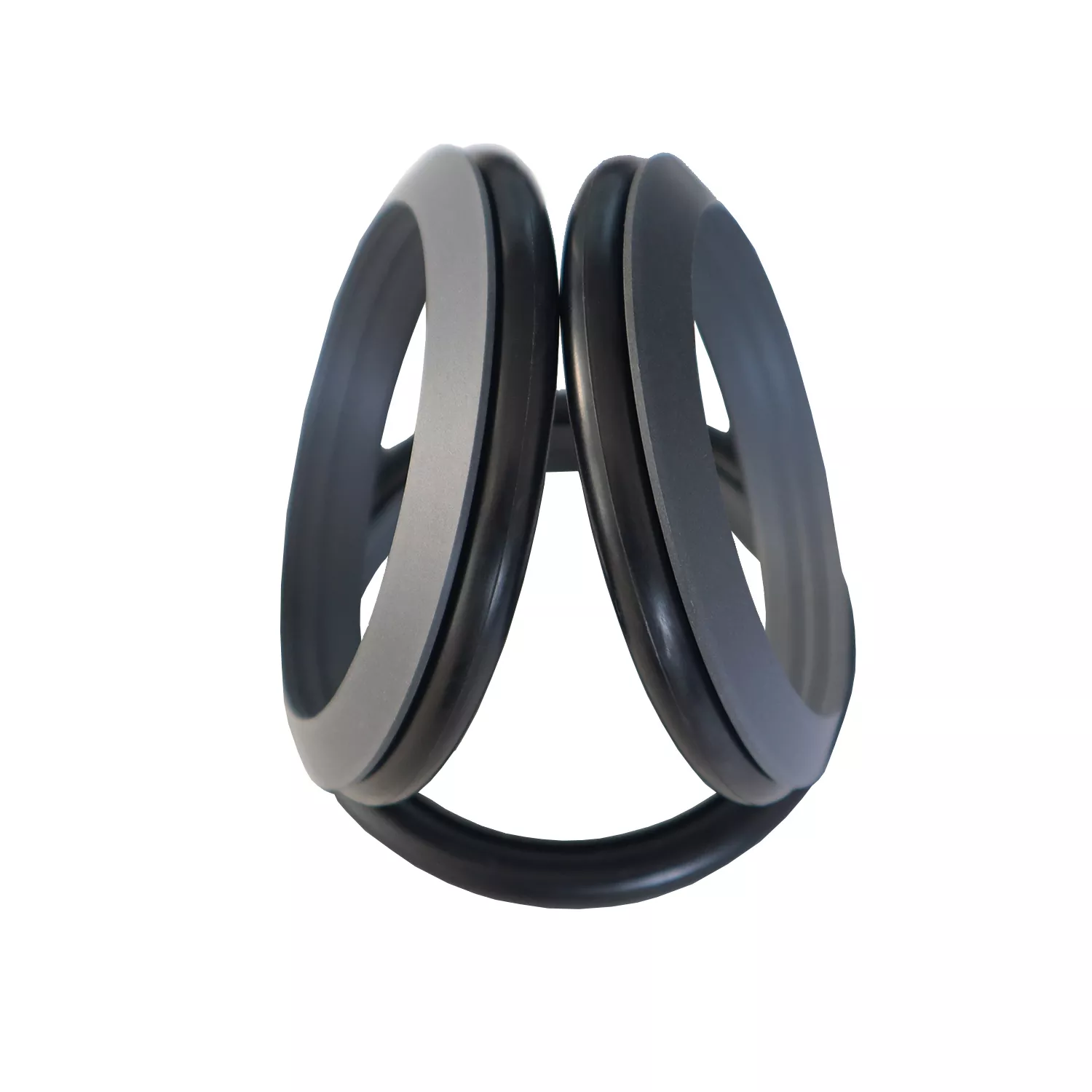

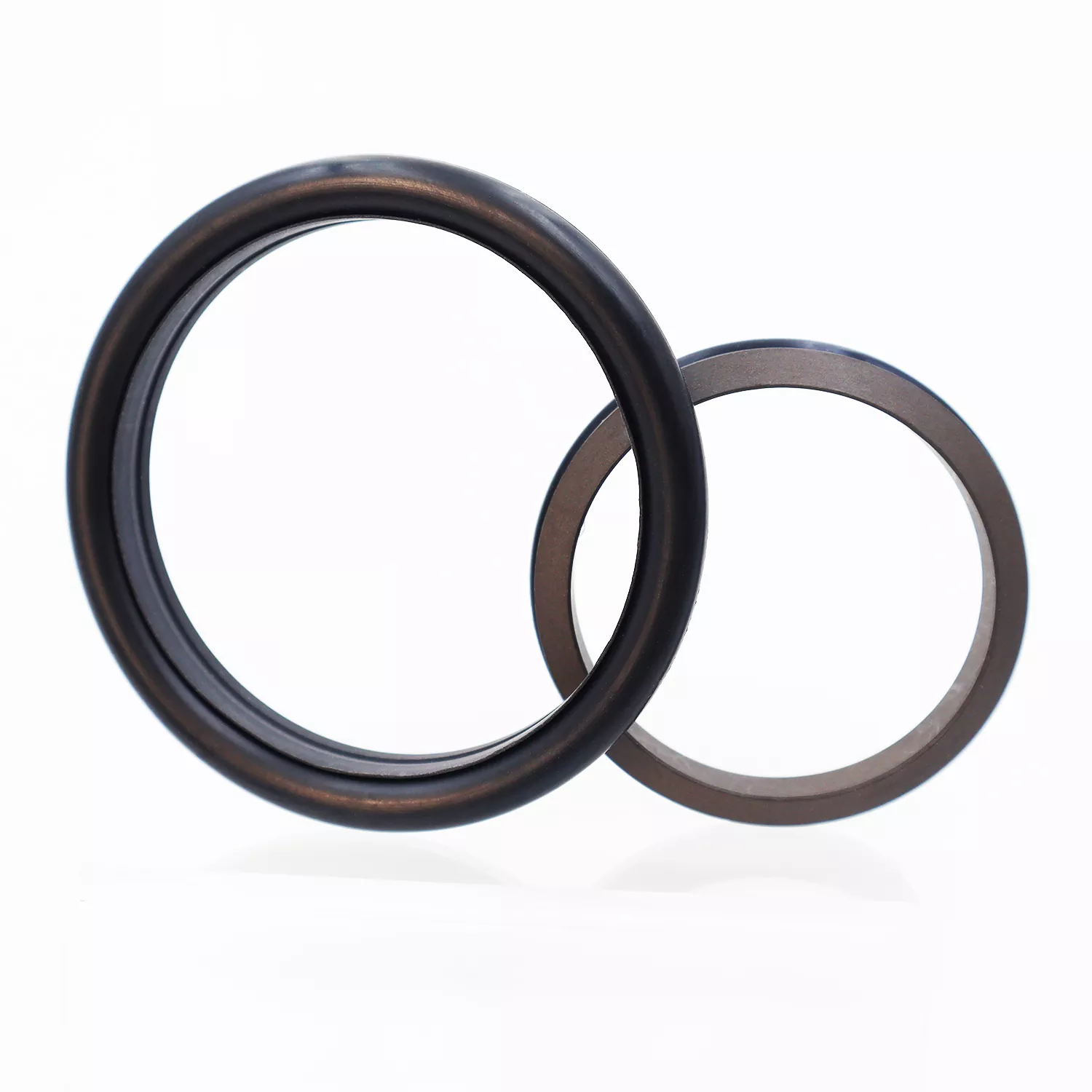

Typus pedis Sigillum deductum constat ex anulo signationis pedis informibus (compositis PTFE vel PTFE factis) cum anulo globoso iuncto; ordinatur ad signationem simplicem in applicationibus hydraulicis et pneumaticis reciprocis.
Categoria in RC03 seriei et in RC04 serie (quae GB1235 series O annulorum utitur) fundatur in comite O-anulo. Obsignatio anuli notas tenues-labii designans quae melioris dynamicae recompensationis offert, inde in praestantia obsignatione perficiendi. Sulcus cuneus informibus super superficiem signationis pedis informibus melioratur obsignans integritatem et contaminationem resistentiae dum friction minuendo. Consilium structurale etiam auget facultatem pressionis sigilli tractandi. Generaliter, in striatis clausis institui non potest.
1. Apta ad applicationes hydraulicas et pneumaticas
2. Praeclara signatio observantia in ambitibus et magnis pressura et humilis ambitibus
3. Minimum friction; minimi-satus resistentia et motus lenis; aequalis frictio dynamica et static; nullum lignum-praetermisissent effectus
4. Longa vita servit; idoneam ad oleum libero applications lubricatae
5. Capax tractandi summus pressura et ultra-pressio signandi requisita
Valores limitandi simul non fieri debent.
|
Pressura (MPa) |
Temperatus (°C) |
Celeritas (m/s) |
Media |
|
≤100 |
-35 ad +100 (cum NBR O-annulo) |
≤6 |
Oleum hydraulicum, humores ignei resistentes (HFA/HFB), gas, etc. |
|
-20 ad 180 (cum FKM O-anulum) |
1. Materiae O-anuli Compatible includendi: RO1 Nitrile Rubber (NBR), RO2 Fluororubber (FKM) etc.
Anuli materia signandi: Latin material PTFE3; aliae optiones promptae includunt PTFE2, PTFE4, et alia materias summus perficientur.
Order Model: RC03-80x89x10-PTFE3-R01
Exemplar - Rod Diameter x sulcus Diameter x sulcus Latitudo PTFE3 - Modificata PTFE codice materiali R01 - O materialis notae anuli

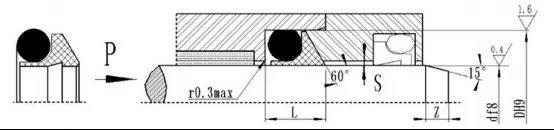

Producta fabricari possunt in qualibet magnitudine, quae in tabula specificationum recensetur.
|
d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~17 |
d+4.7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39 |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
d+9.0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109~670 |
d+12.0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
d+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~160 |
d+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
>1600 |
d+21.2 |
22 |
0.7 |
0.6 |
20 |
12 |
Notae: 1. Pro pressuris >60 MPa, utere H8/f8 tolerantia apta ad sigillum basis area; nam ultra-pressio alta signans Smax < 0.05.
2. Munus consule quaeso si structura clausa sulcus requiritur.
Compatible with GB1235 O-annulos; fructus cuiuslibet magnitudinis in tabella specificationis recensita confici possunt.
|
d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~39 |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40~150 |
d+9.8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151~150 |
d+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
