Noster conversus sigillum dux anulum est late in hydrau cylindrici, pneumatic systems, industriae machinery et aliis agris. Non possumus providere customized solutions secundum mos necessitates ad auxilium amplio apparatu operationem efficientiam et signantes reliability. Secundum diversas habet, dividitur in divisionem sigillum dux in diversis exemplar series.

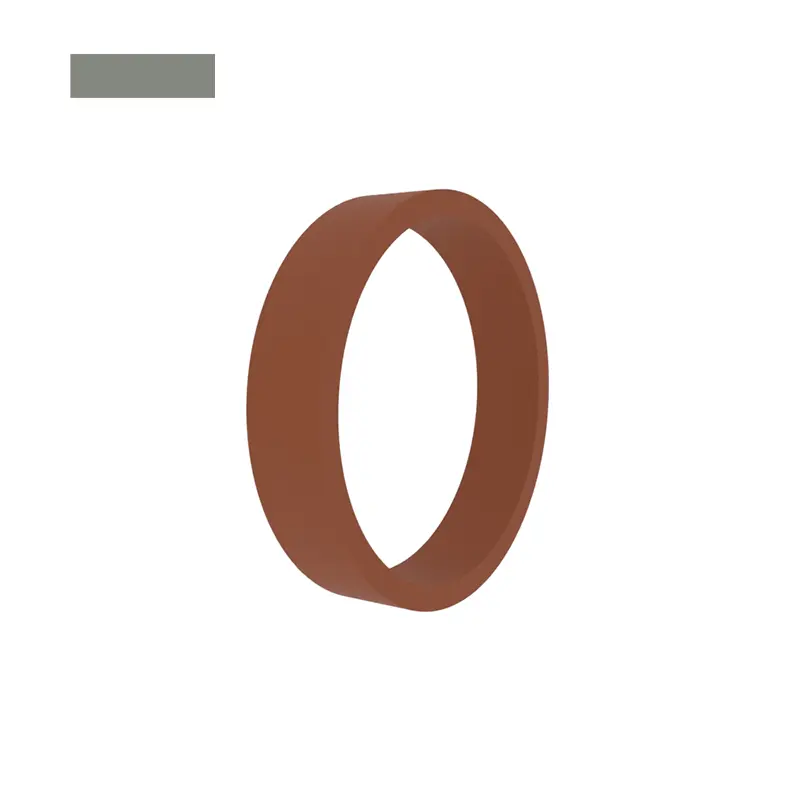

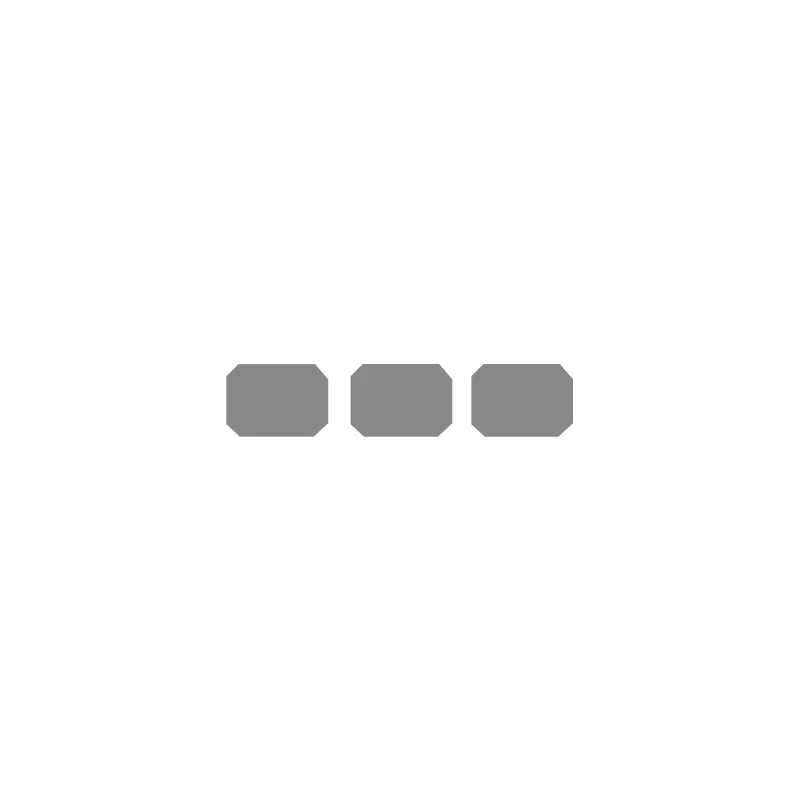

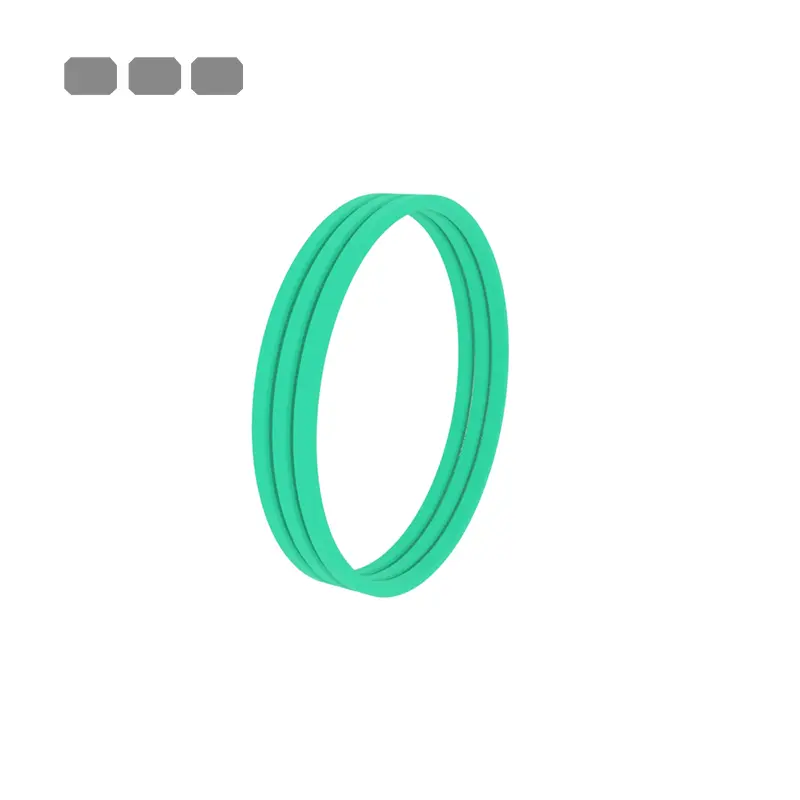

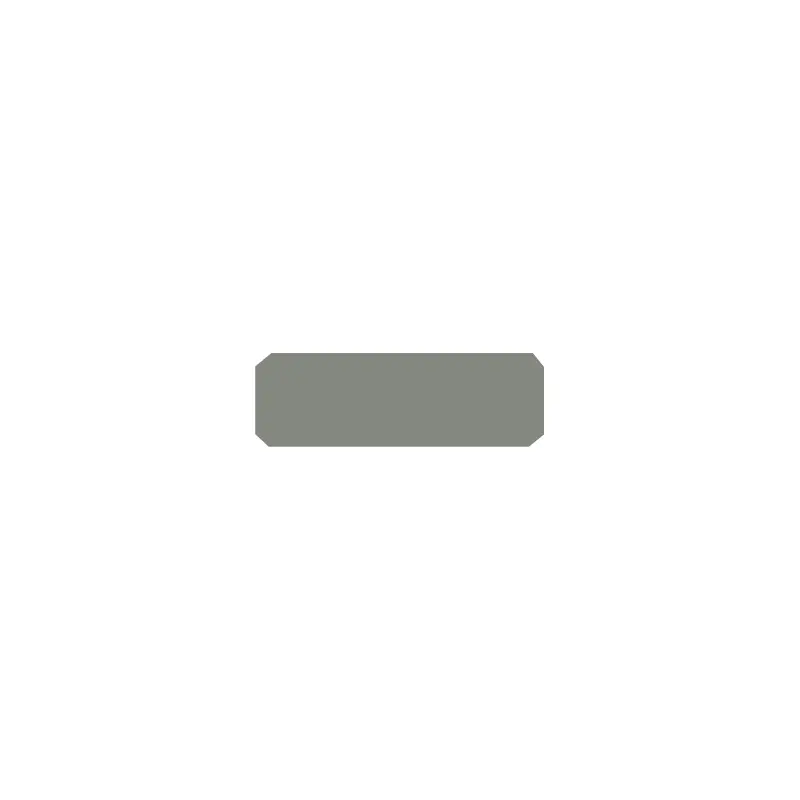

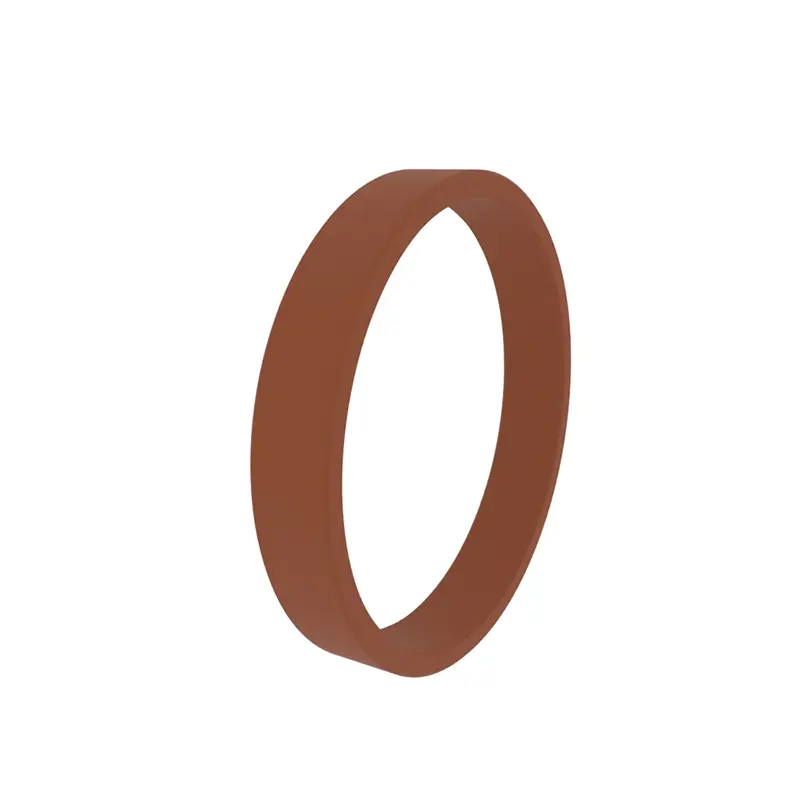

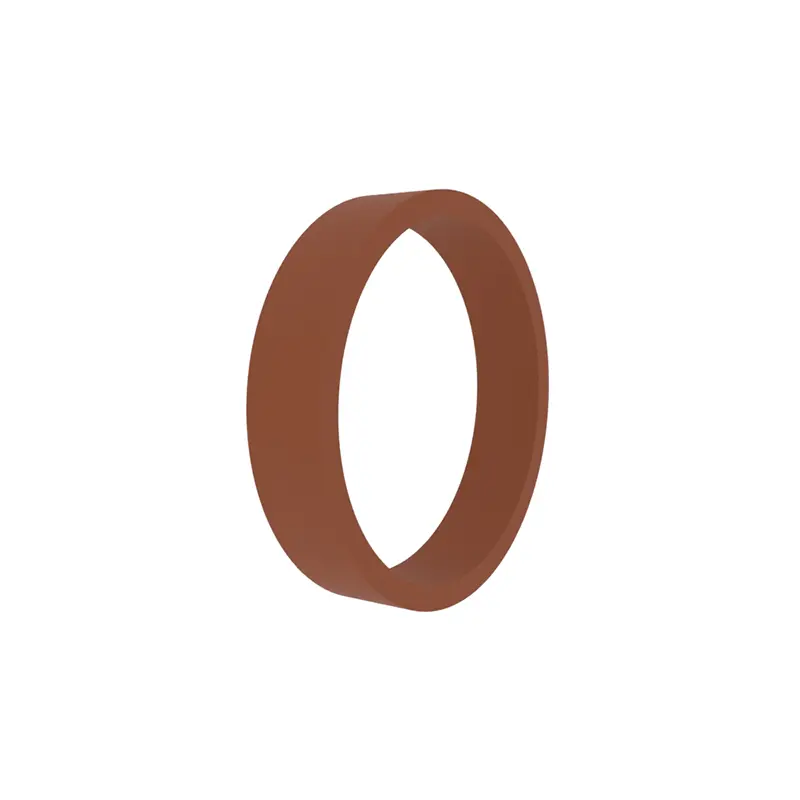

RCF101, RCF102, RCFB102 Latin Edition annulos sunt idoneam ad Piston et Piston virga duces cylindris. Most ex eis opus apertum et installed in clausis striatus, aut potest esse apertum.

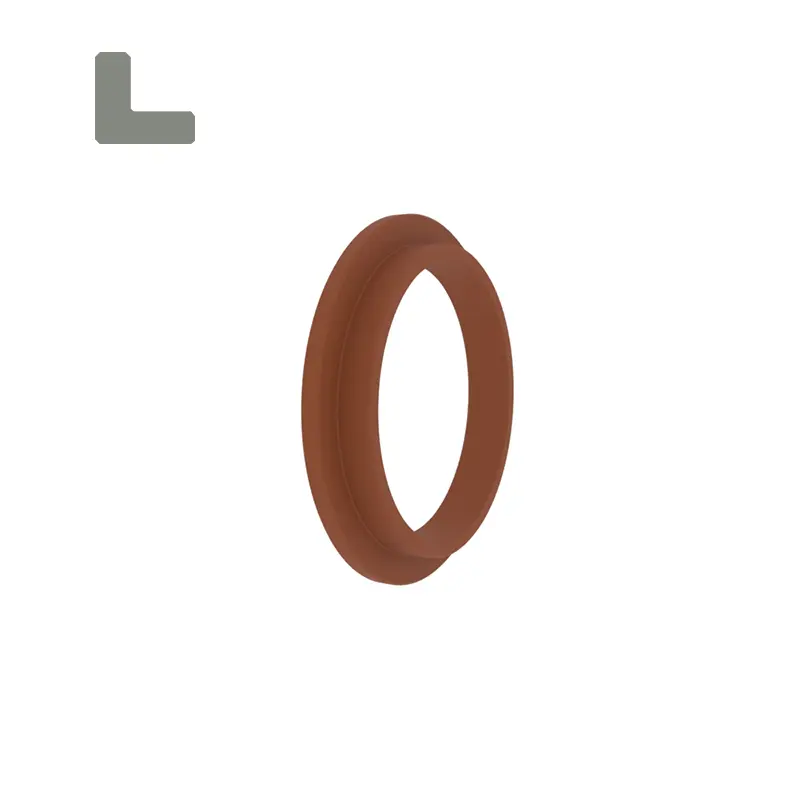

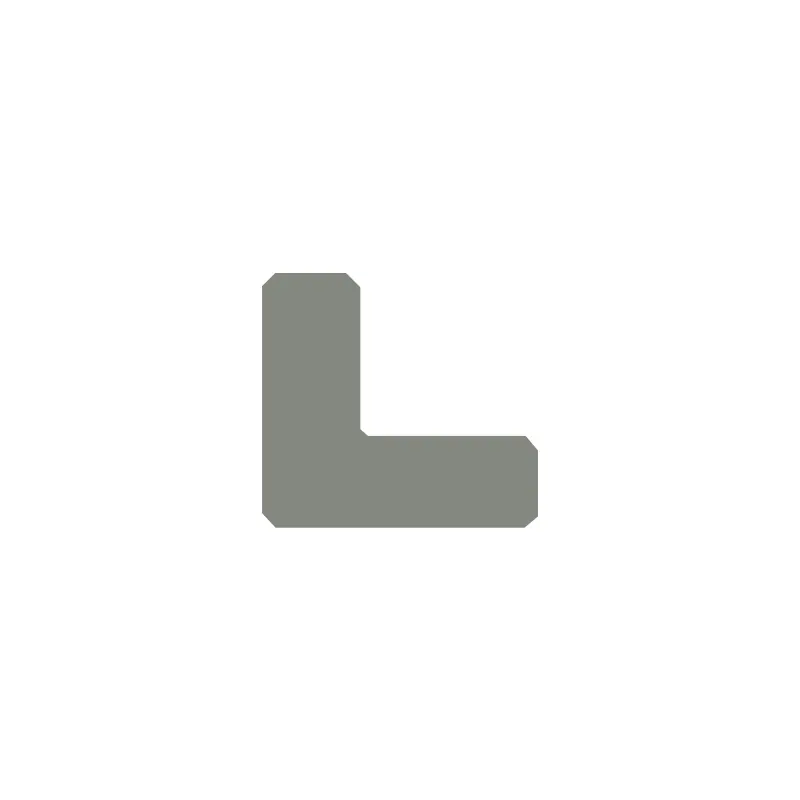

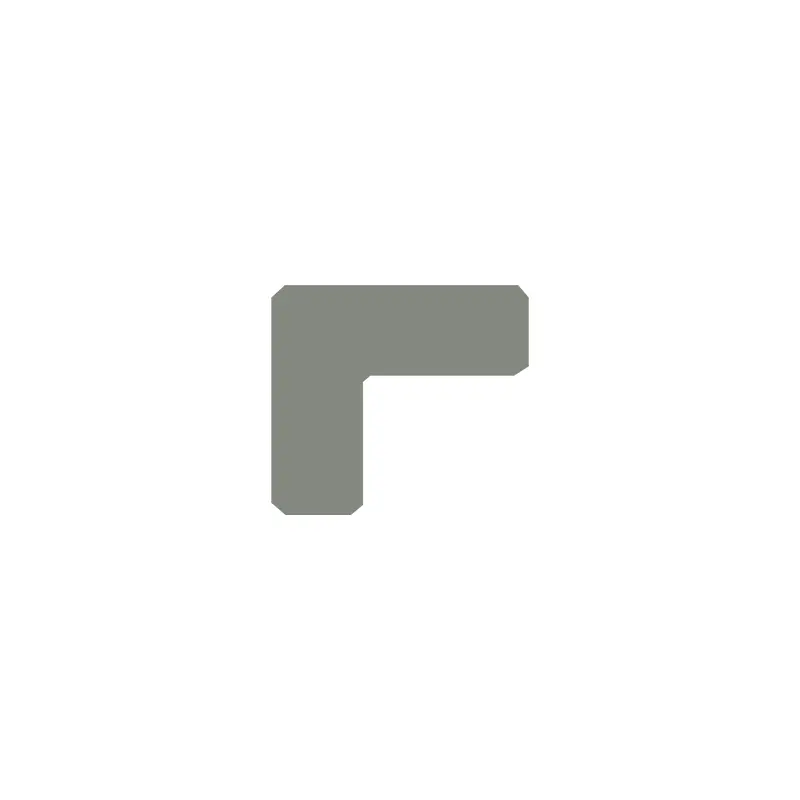

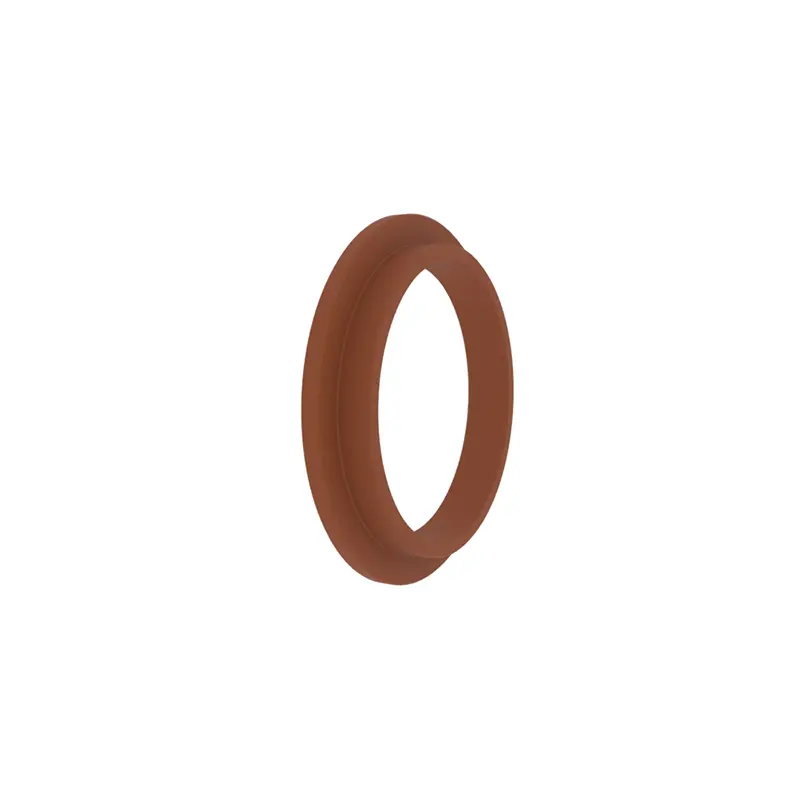

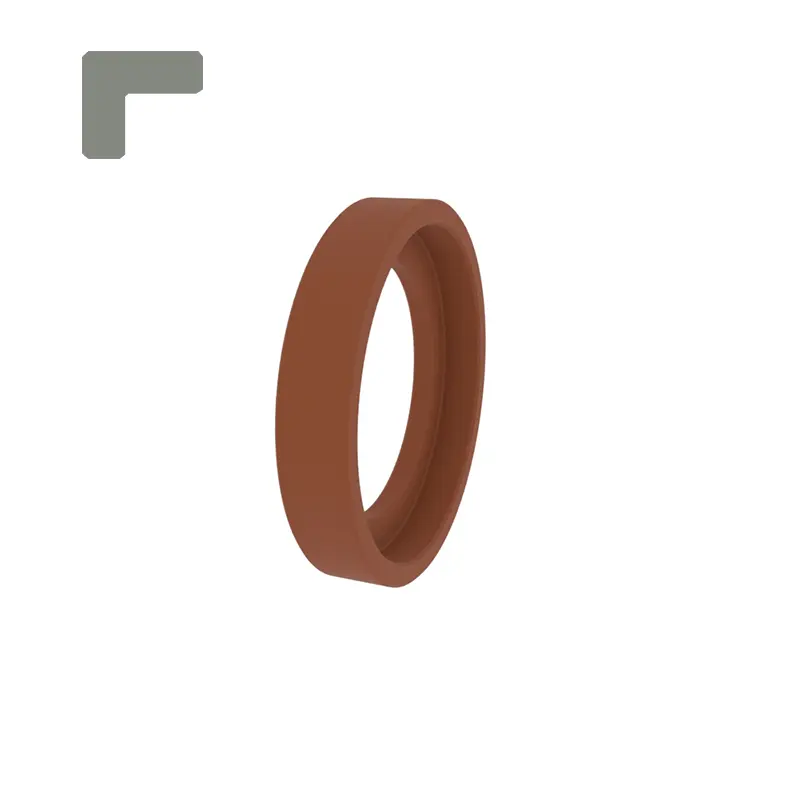

RCF103, RCF104 Latin Edition annulos sunt idoneam ad Piston ducibus. Design cum angulis facit habere munera duce annulos et retinendi annulos. Potest esse aperta vel non.

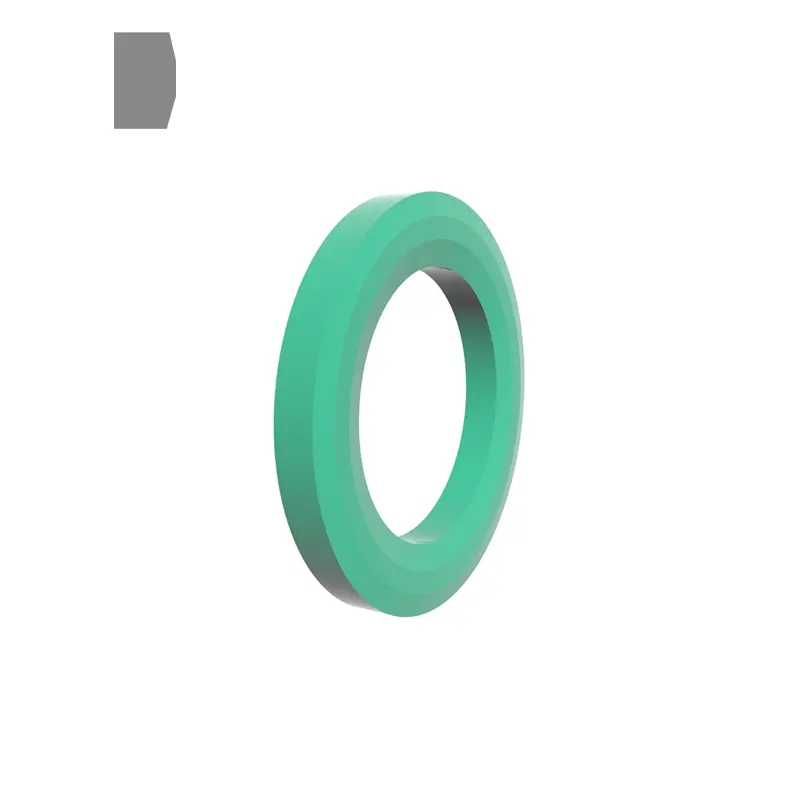

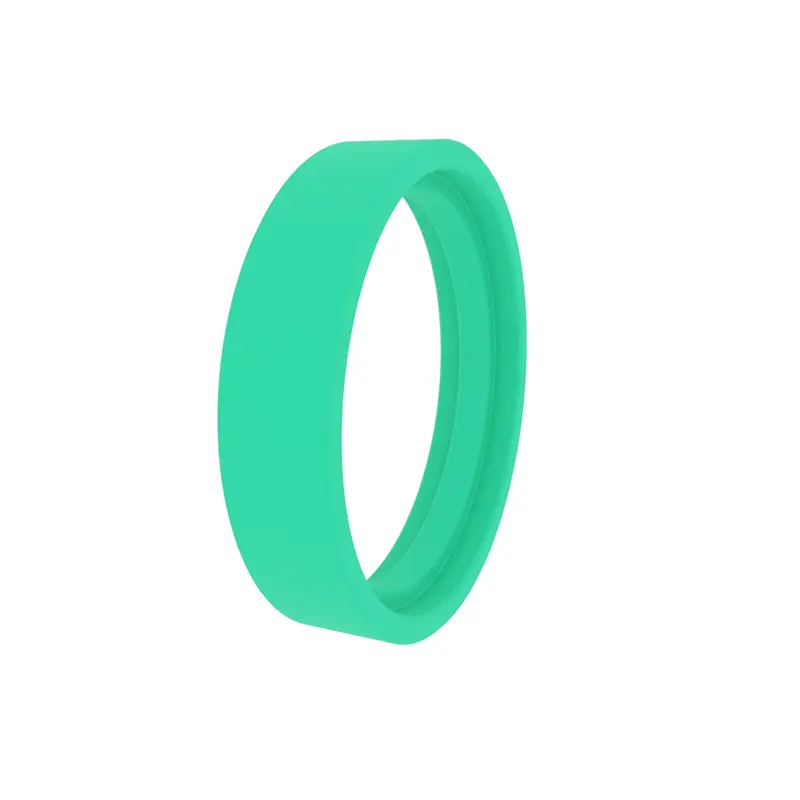

RCF105 Latin Edition Ring est idoneam ad Piston Guides. Hoc habet convexa anulus in interiore diameter. Potest esse aperta vel non.

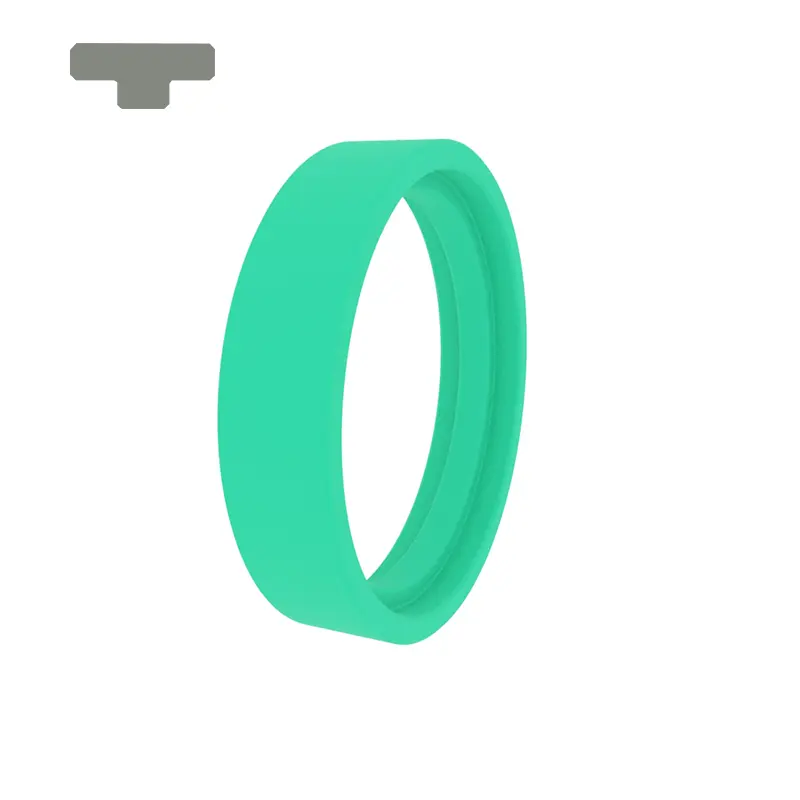

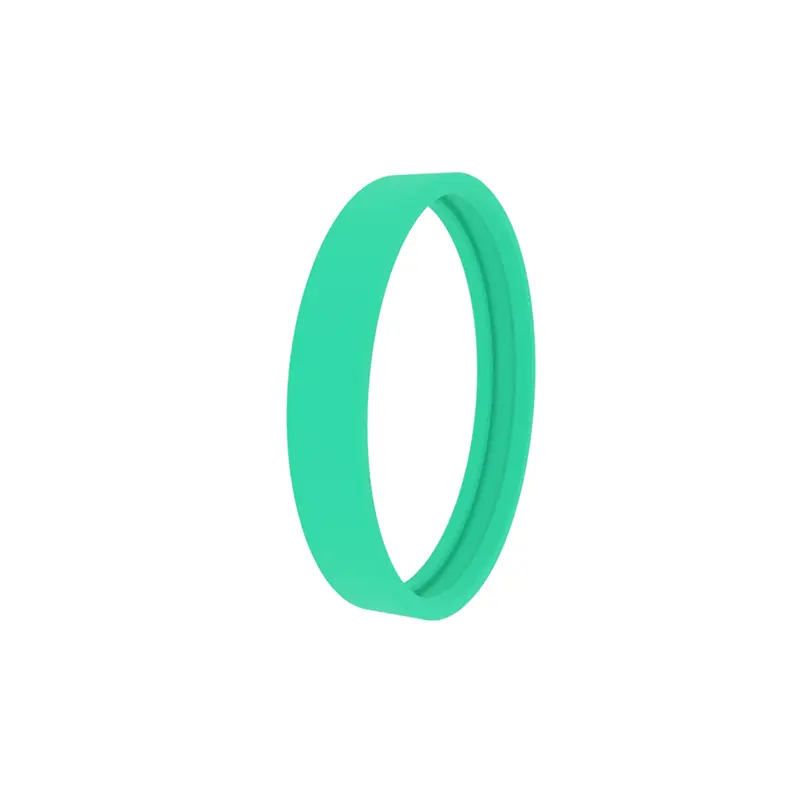

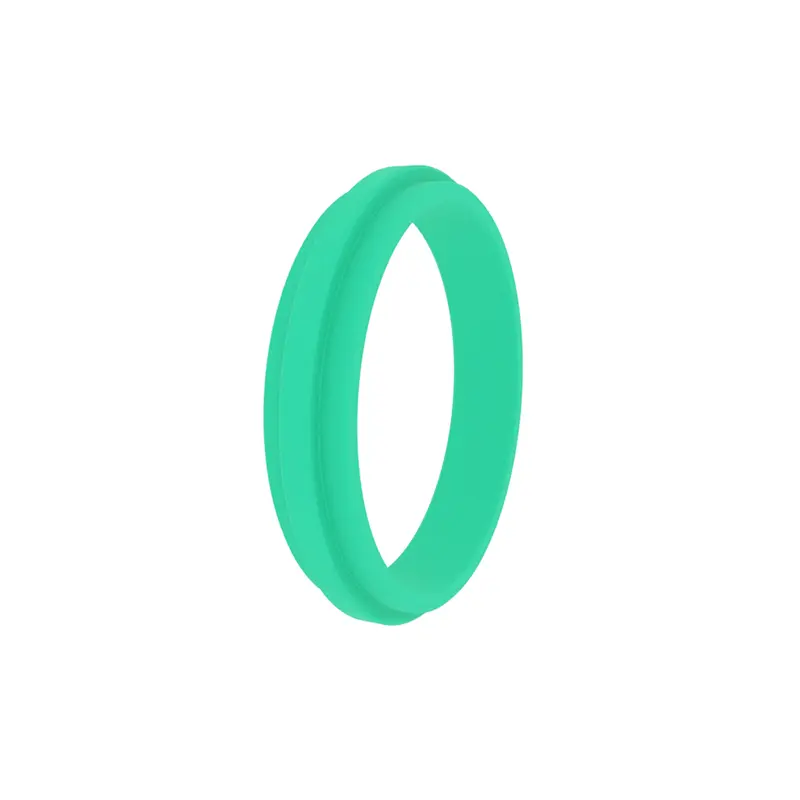

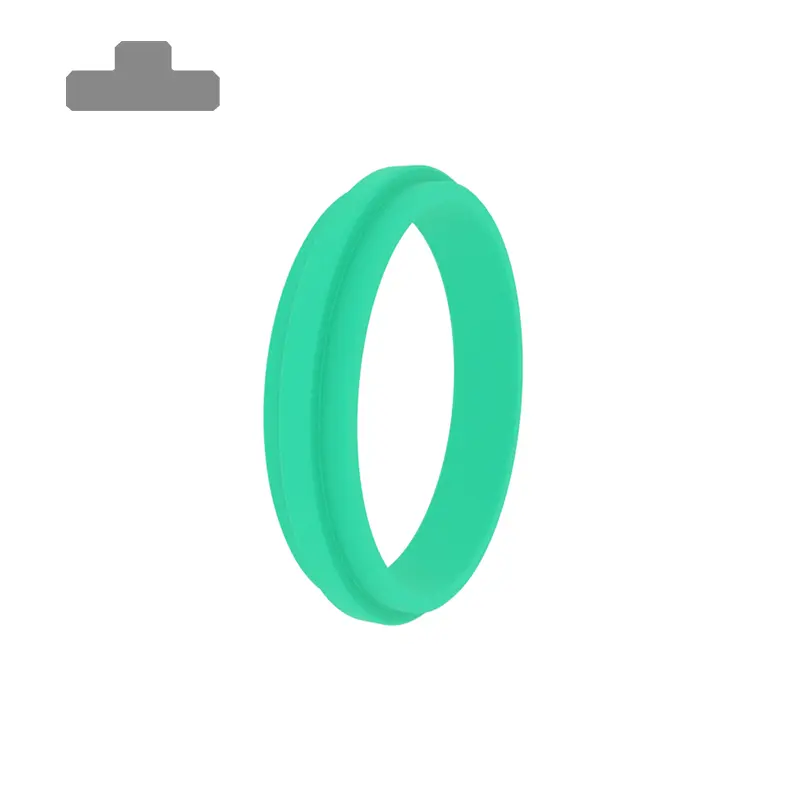

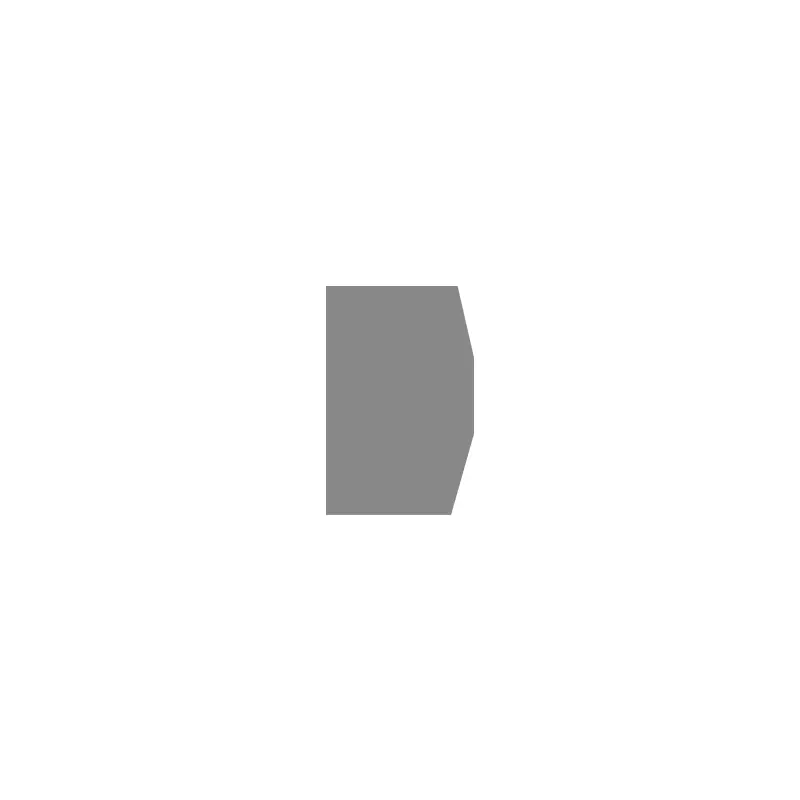

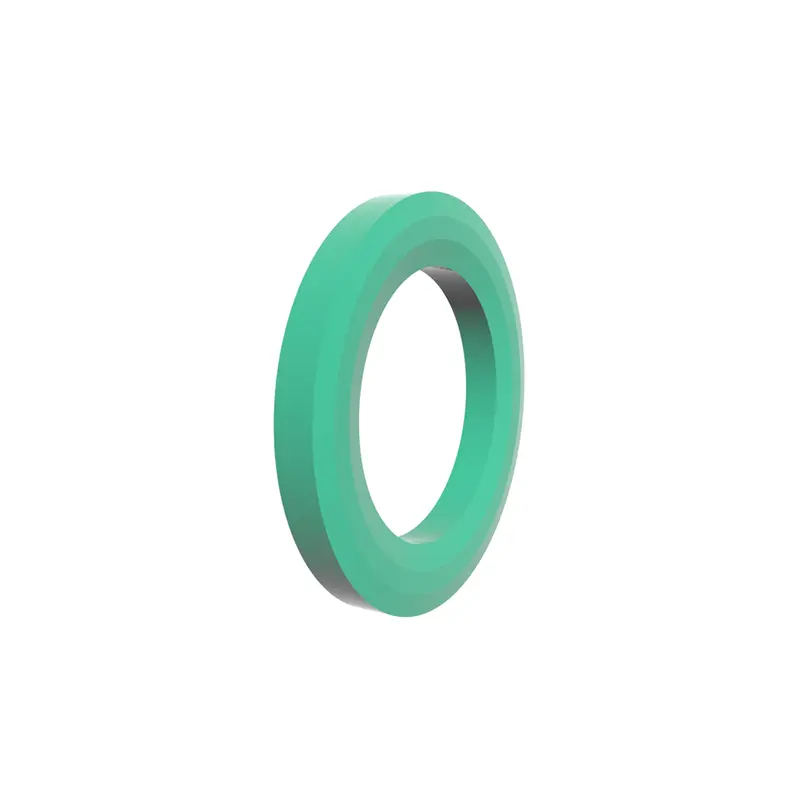

RCF106 Latin Edition Ring est idoneam ad Piston virga ducibus. Hoc habet convexa circulum in exterior diameter. Potest esse aperta vel non.

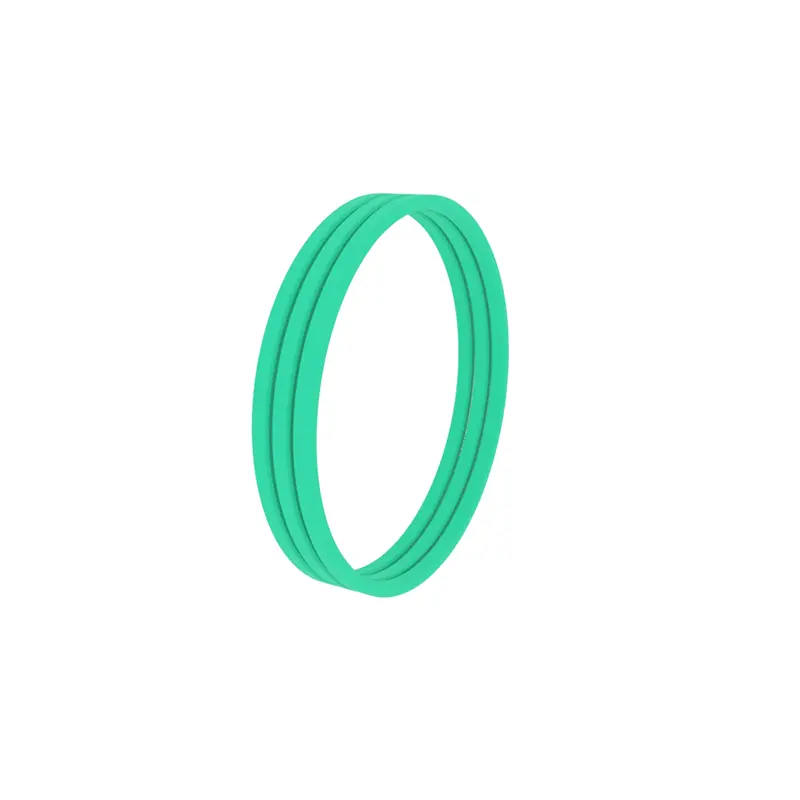

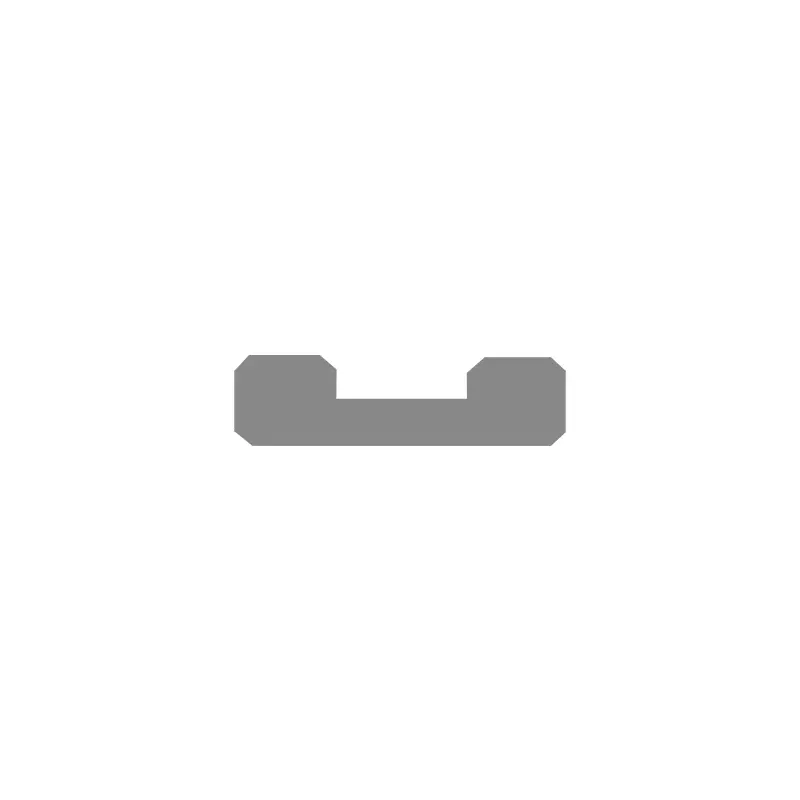

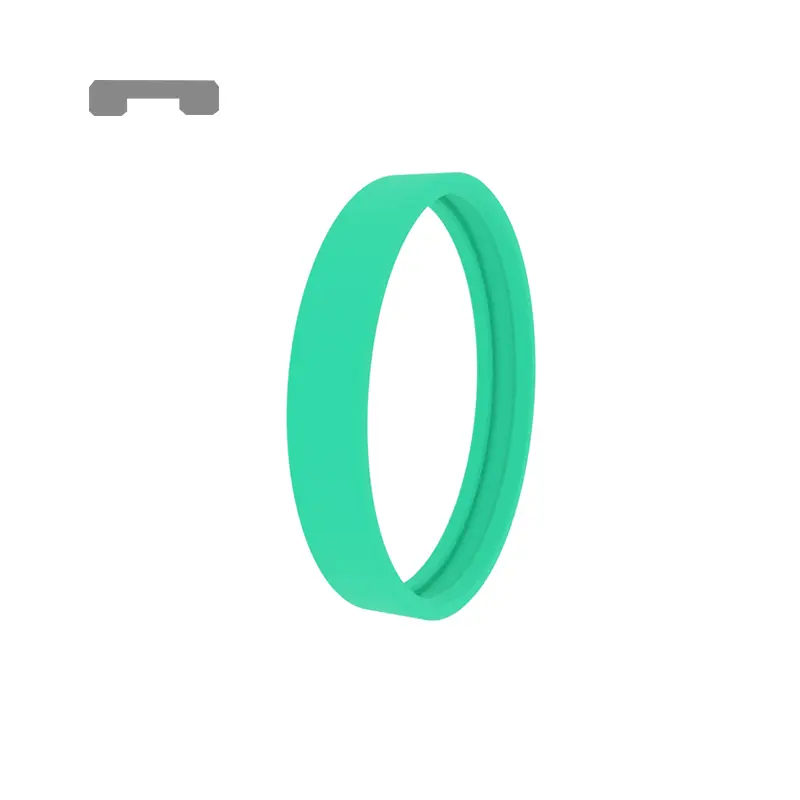

RCF107 Latin Edition Ring est idoneam ad Piston Guides. Is est sulcus in interiore diameter. Potest esse aperta vel non.

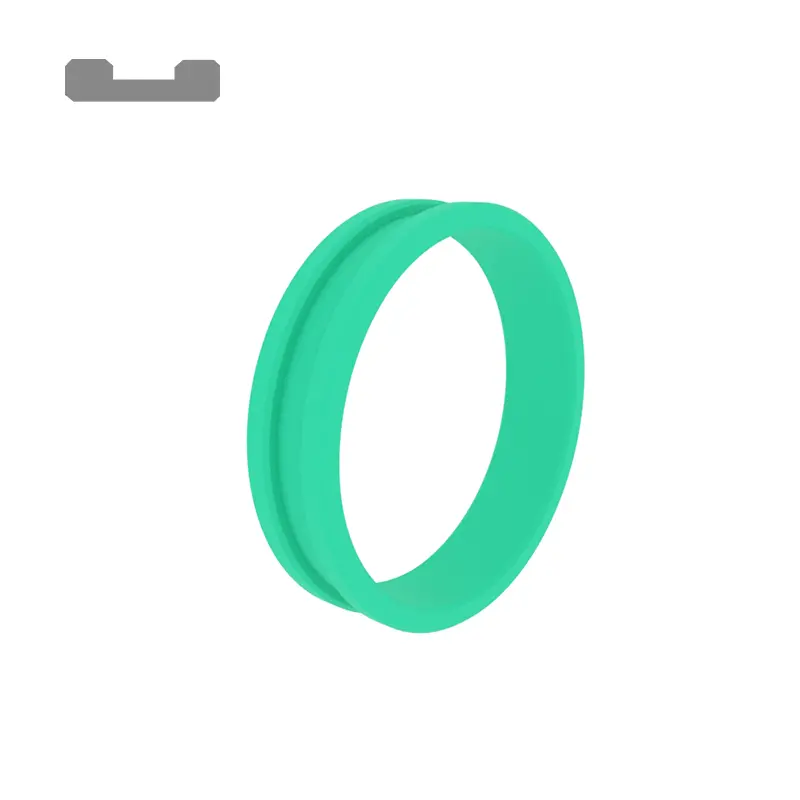

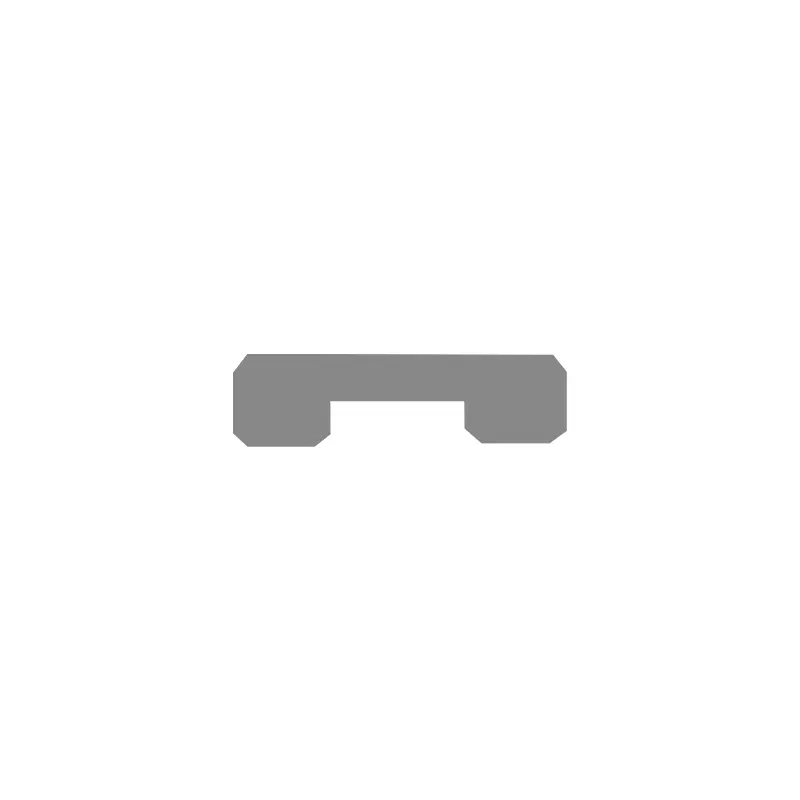

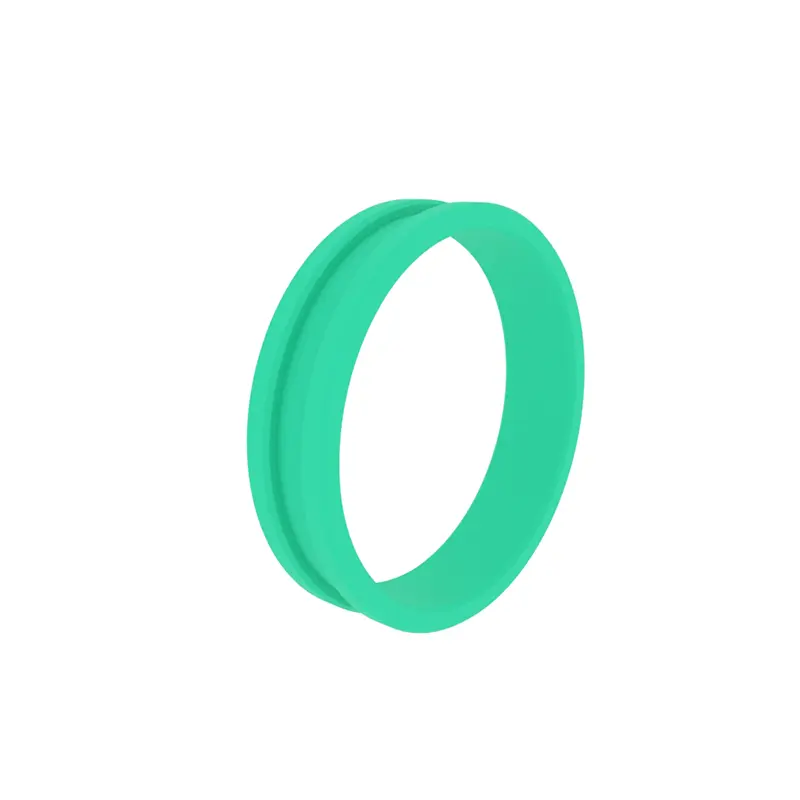

RCF108 Latin Edition Ring, idoneam ad Piston virum guiding, cum striatus in exterior diameter, praesto cum vel sine foramen.
Product Features et Applications:
Product Features
Convertere Sigillum Ringing Ring, idoneam ad ISO10766 Latin Cavove, Metal-Plastic matching, potest ne "clausus" et "captionem", fortis, in plastica temperatus, et usque ad onus et ad tortor. In marginibus dux anulus sunt chamfered ne marginibus ab ente expressi in gap generatae a semicircularis chamfer cavitatis sulcus.
Pelagus Applications
Engineering Machinery, agriculturae Machinery, iniectio CUMATIUM Machinery, loading et unloading Platforms, Support Cylinders, Industrial vehicles, premit, metallurgical cylindris.

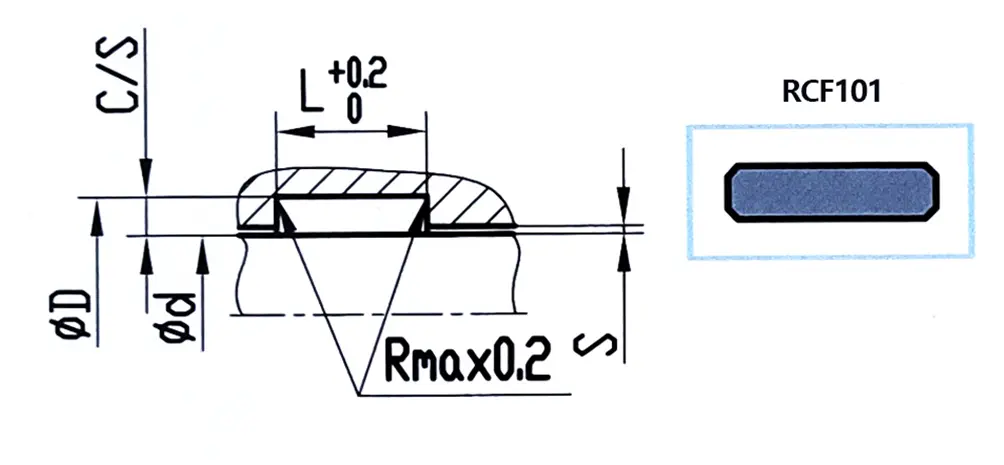

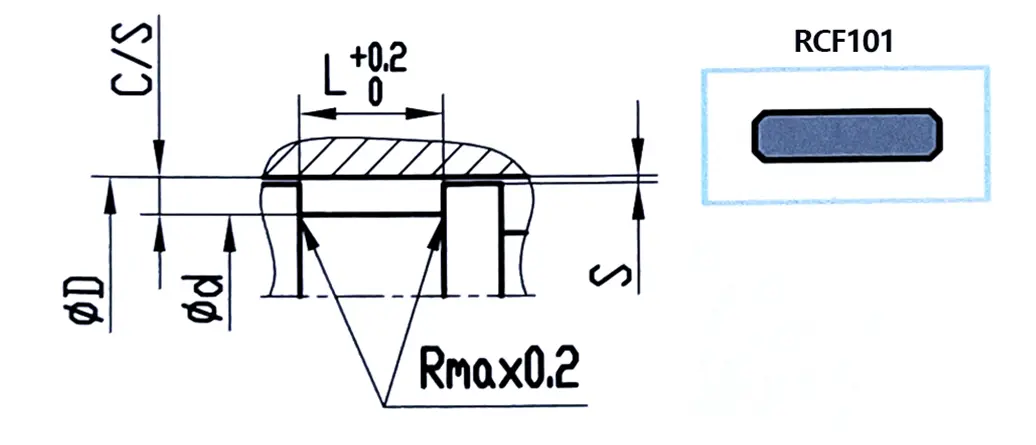

Exemplum I de Rector Ring sulcus pro Piston virga
| Φd F8 | ΦD H8 | L + 0,2 | C / S | S |
| 6-29.9 | III φd III | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | III φd III | 5.6 | 1.5 | 0,25-0.4 |
| 50-99.9 | V φd + | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | V φd + | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | V φd + | 25 | 2.5 | 0,50-1.1 |
| > M | Φd + VIII | 25 | 4 | 0.60-1.2 |
Exemplum II de Piston dux Orbis Tempus
| ΦD H8 | Φd F8 | L + 0,2 | C / S | S |
| 6-29.9 | Φd-III | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | Φd-III | 5.6 | 1.5 | 0,25-0.4 |
| 50-99.9 | Φd-V | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | Φd-V | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | Φd-V | 25 | 2.5 | 0,50-1.1 |
| > M | Φd-VIII | 25 | 4 | 0.60-1.2 |
Materies
I. PTTFE (nam medium et lux onerat);
II. Pom aut PA (ad lucem onerat);
III. Phenolic resinae + fabricae fibra (nam gravibus onerat)
Electio autem dux Ring Width et Number
Formula potest esse ad preliminiminarii determinare T = (F * f) / (D * PR)
T: Width of Guide anulum (mm), F: maximum radiale onus (n), F: Salus Factor, PR: Maximum Lictionalis Radial Lond (N / MA² Rod (mm)
Exempli gratia, d 60mm = f = 40kn, pr = 90n / mm², f = II, T = (XL) II / LX * XC = 14.8mm
Calculus initus optionem est eligere unum ducem anulum cum latitudinem T = 15mm vel duo duce circulos cum latitudinem 9.7mm. Si duo duce annulos latitudinem 9.7mm leguntur, salus elementum augeri 2.6. Fere, suadetur salus elementum est F = II

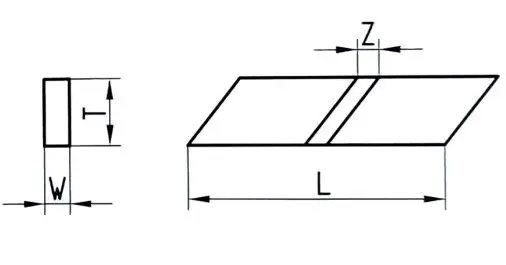

Determinatio cutting longitudinem
L = 3,14 * (D-W) -k pro Piston
L = 3,14 * (D + w) -k pro Piston virga
K sit temperatus constans 0.8 electus cum temperatus infra CXX gradus et 2.0 electus cum temperatus supra CXX gradus.
Calculus Cutting Gap Z
|
|
Phenolic resinae / Pom | Ptfe |
| Nam Piston virga | 0.050 (φd + w) | 0.042 (φd + w) |
| Nam Piston | 0.050 (φd-w) | 0.042 (φd-w) |
Incisum Type

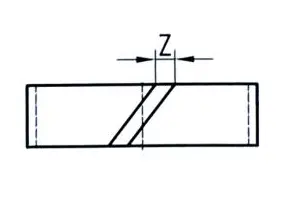

XXX ° Big

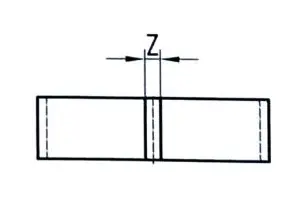

Recta Conscidisti (maxime propter gyrationis et adductius et non-vexillum striatus)

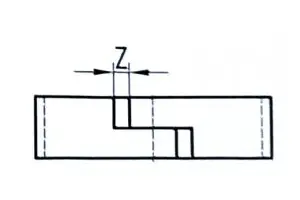

Z informibus incisum (et signa function)
