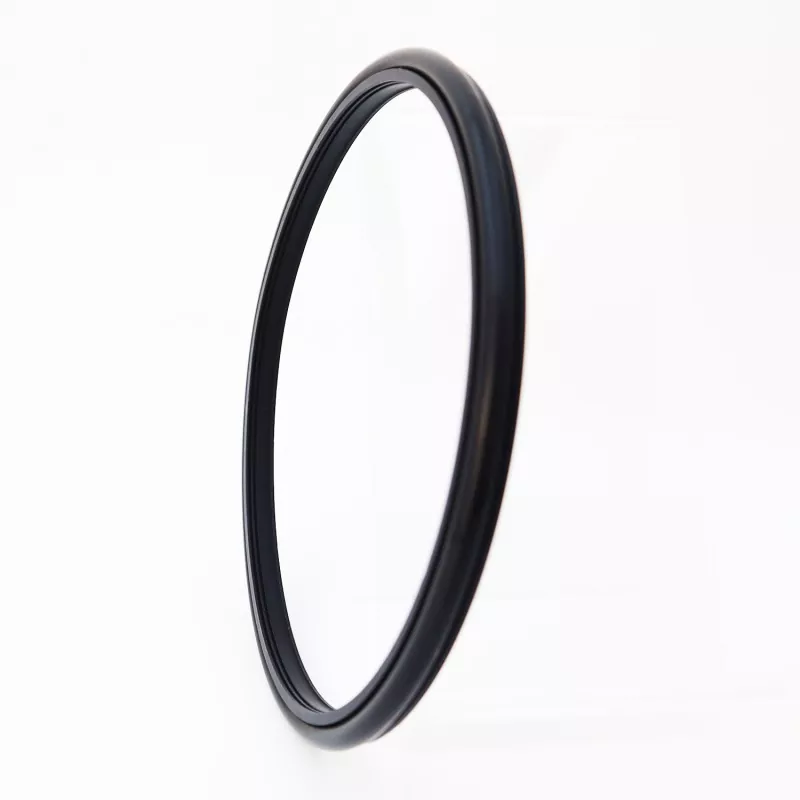

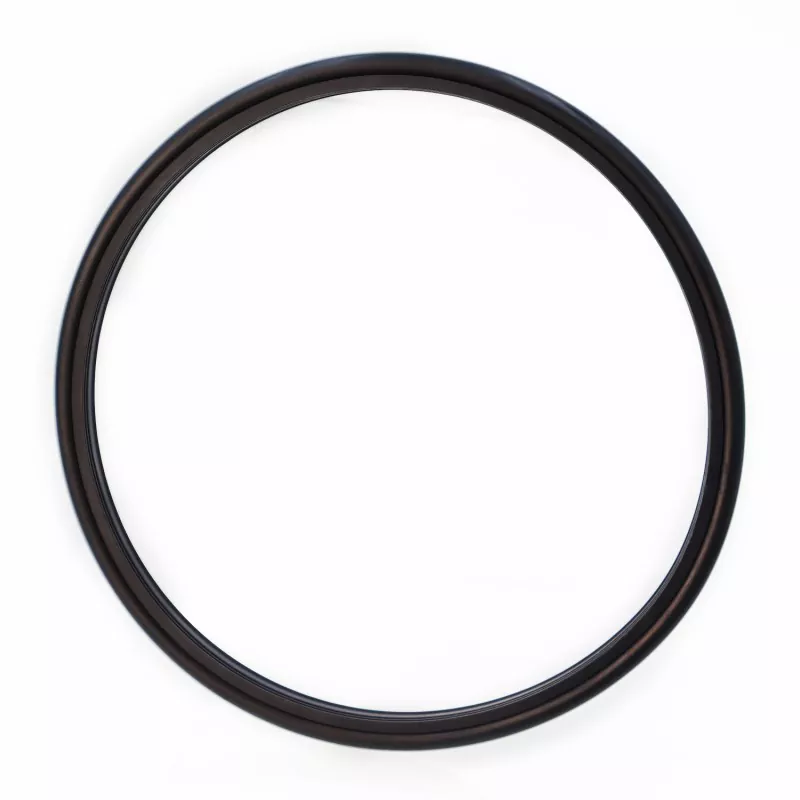

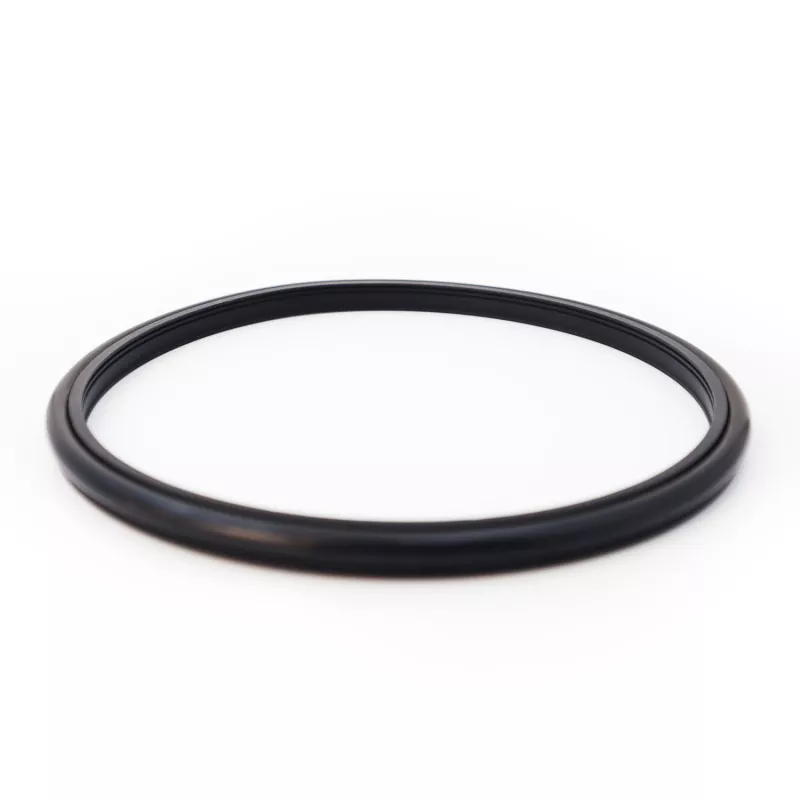

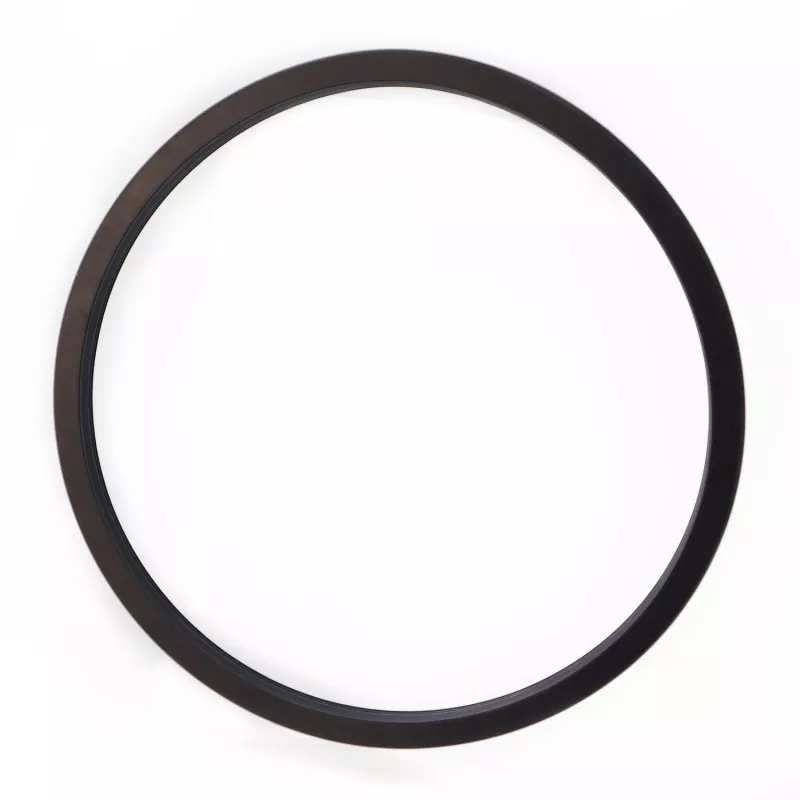

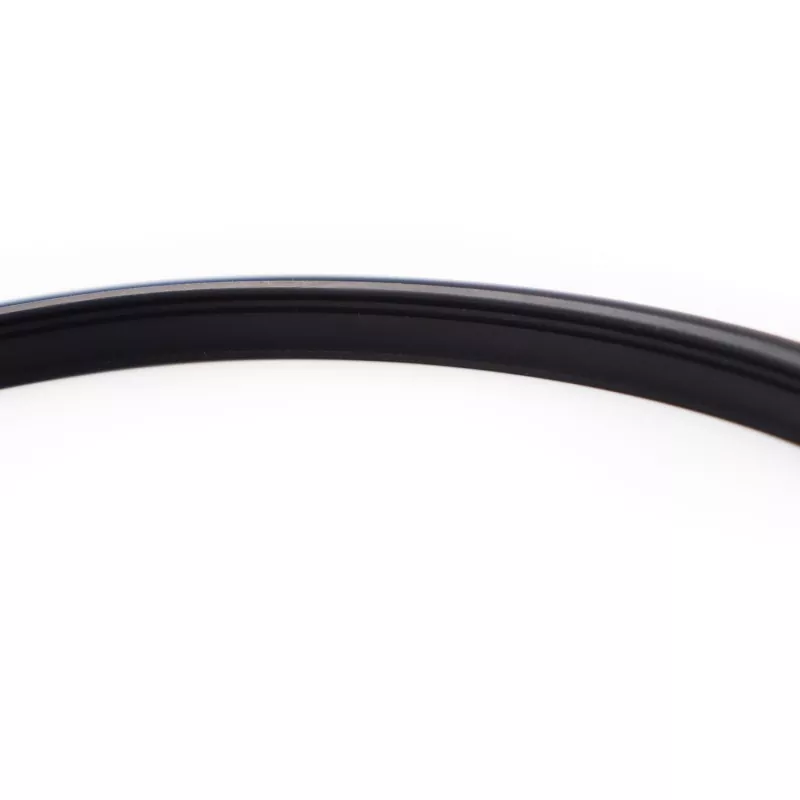

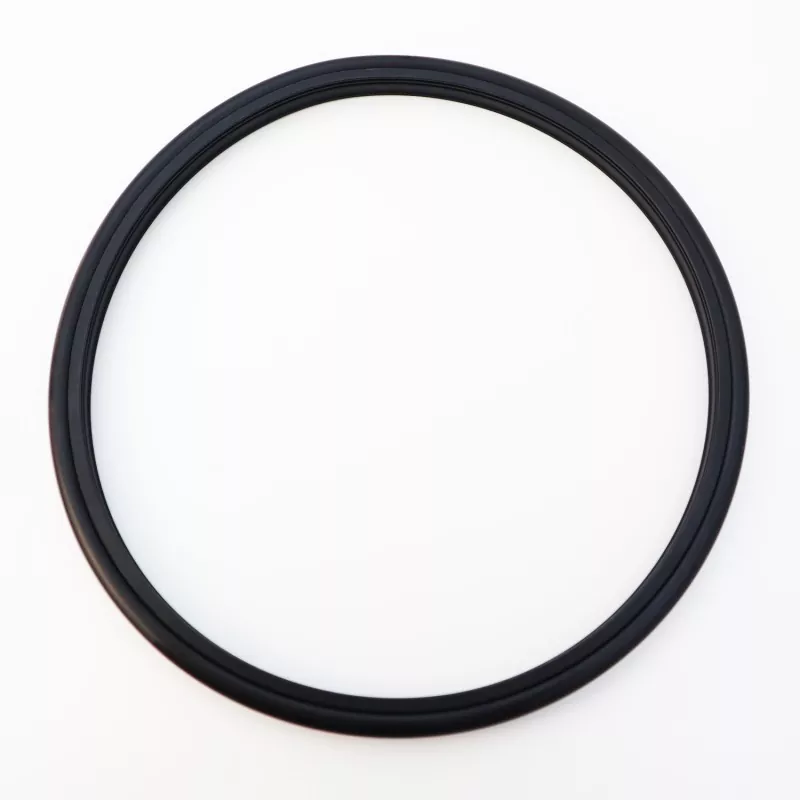

In RC2061 Sigillum deducto confirmatum Toothed (pro caemento slurry signandi designatum) consistit in annulo signatorio dentato specialiter designato e summo operandi machinatione plasticae et globulo O-anulo; apta est ad signationem unidirectionem in applicationibus reciprocis hydraulicis et in gyrum. Crassitudo labii optimized eius, exesa a caemento slurry et luto immunditia resistit exesa, firmans signationem et frictionem humilem, dum minimam spatii institutionem requirit. Consilium faciliorem reddit conventum et conservationem et efficaciter mitigat celeris sigilli degradationem causata a materia particulata in medio.
Praesertim in applicationibus adhibetur ut soleatus umbilicus, lutum soleatus, cochleae instrumenta exercendis, aggeribus exercitatio, instrumentum explorationis oleum, et concreta herbarum mixtura. Notae notae longam vitam includunt, humilem frictionem, praestationem obsignationis, vestigium compacti, et facilitatem institutionis et sustentationis.
Cum ad usum instrumentorum limum obsignandum, commendatur injicere uncto inter duo elementa (vel plura) signandi.
Valores limitandi simul non fieri debent.
|
Pressura (MPa) |
Temperatus (°C) |
Celeritas (m/s) |
Medium |
|
|
Reciproco motus |
Motus gyratorius |
|||
|
≤100 |
-35 ad +100 (cum NBR O-annulo) |
≤6 |
≤2 |
aqua, lutum, oleum crudum, oleum hydrau, emulsion |
|
-20 ad +200 (cum FKM O-anulum) |
||||
1. Materiae O-anulus compatibilis include: RO1 Nitrile Rubber (NBR), RO2 Fluoroelastomer (FKM) etc.
Anuli materia signandi: Latin material PTFE4; aliae materiae promptae includuntur PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, etc.
Ordo Exemplar: RC2061-80* 91.7*7.6-PTFE4-R01 (Exemplum - Shaft Diameter * sulcus Diameter * sulcus Latitudo - Materia Codicis)
Praesto in qualibet magnitudine intra certum range.
|

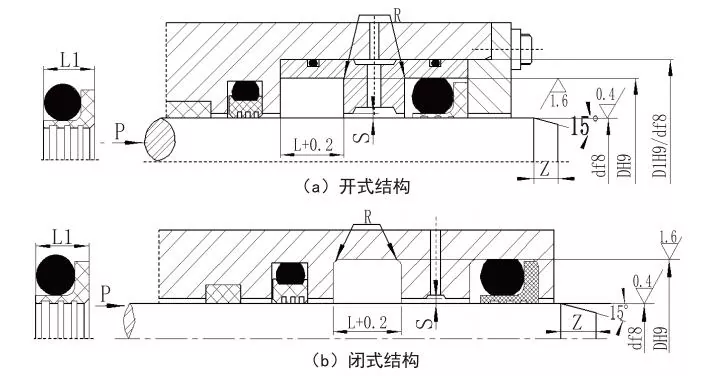

Spiculum diameter range Latin type d f8 RC2061 |
Spiculum diameter range Gravis officium d f8 RC2061-Z |
Sulcus diameter D H9 |
Sulcus latitudo L+0.2 |
Sigillum latitudo L1 |
Radii anguli Rmax |
Radialis alvi Smax |
Chamfer Zmin |
O anulum crucis-sectionem diameter |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~ 107.9 |
16~38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~ 670.9 |
39~ 107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~ 670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Nota: 1. Pro diametri scapi ≤30 mm, sulcus apertus consilio commendatur.
2. Pro gyratorio applicationes obsignandi, harundo superficies duritiei HRC ≥58 commendatur.
3. Pressurae 30 MPa excedentes, aptum H8/f8 pro hiatu extrudendo commendatur.
