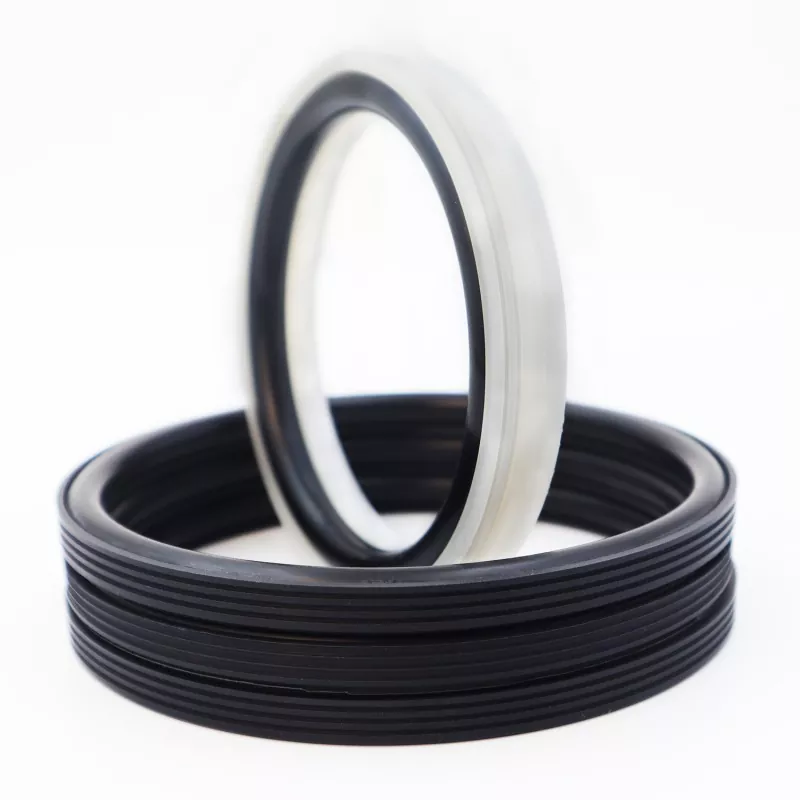

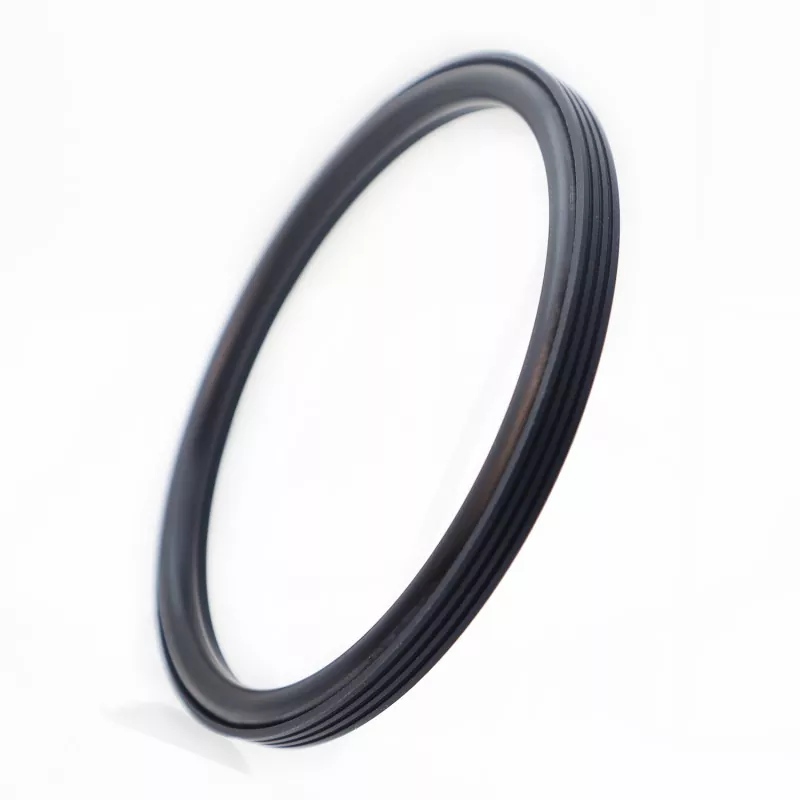

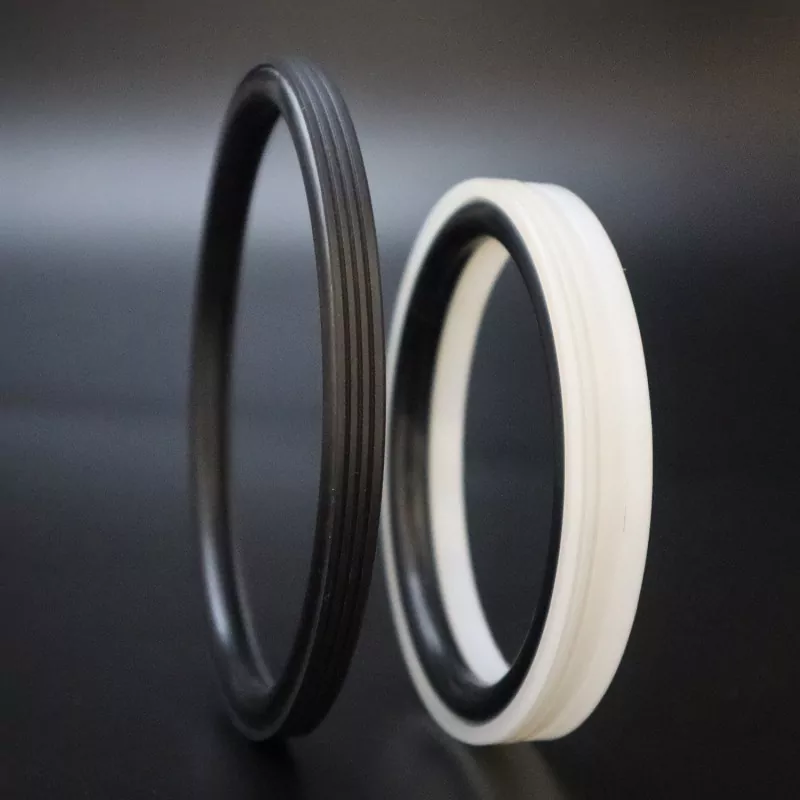

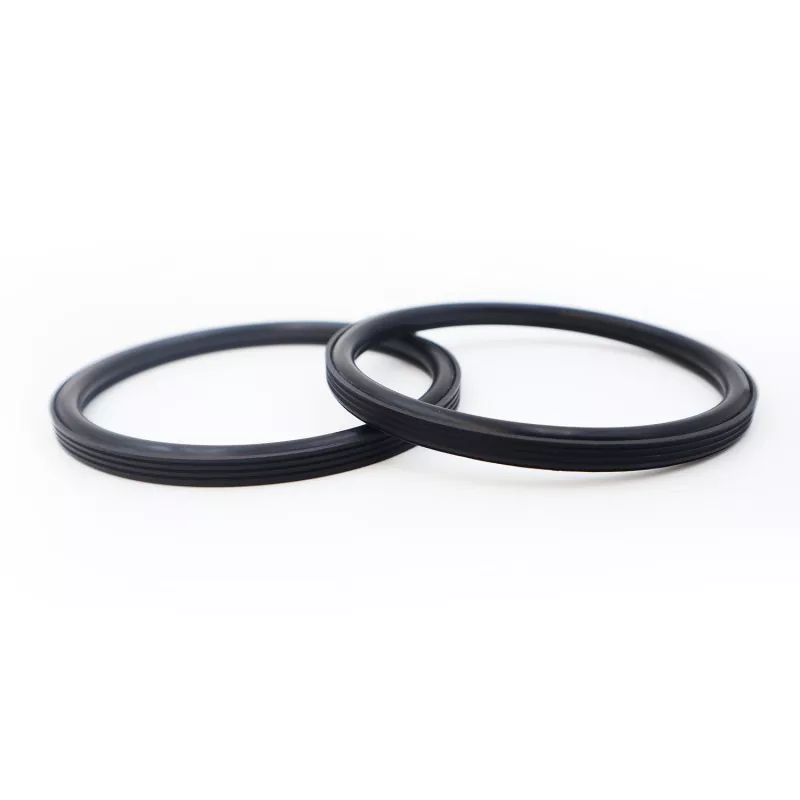

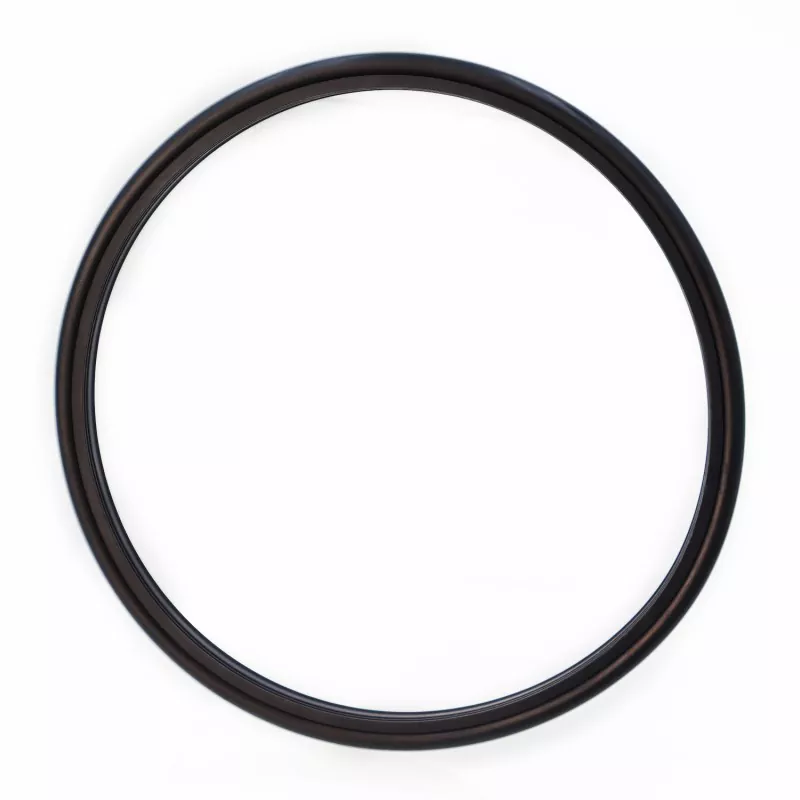

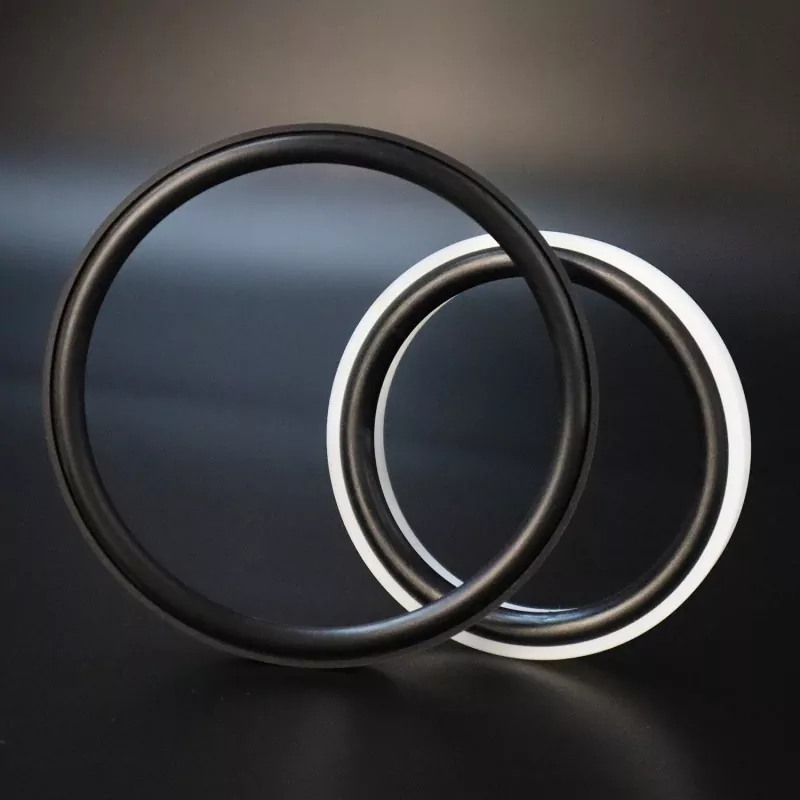

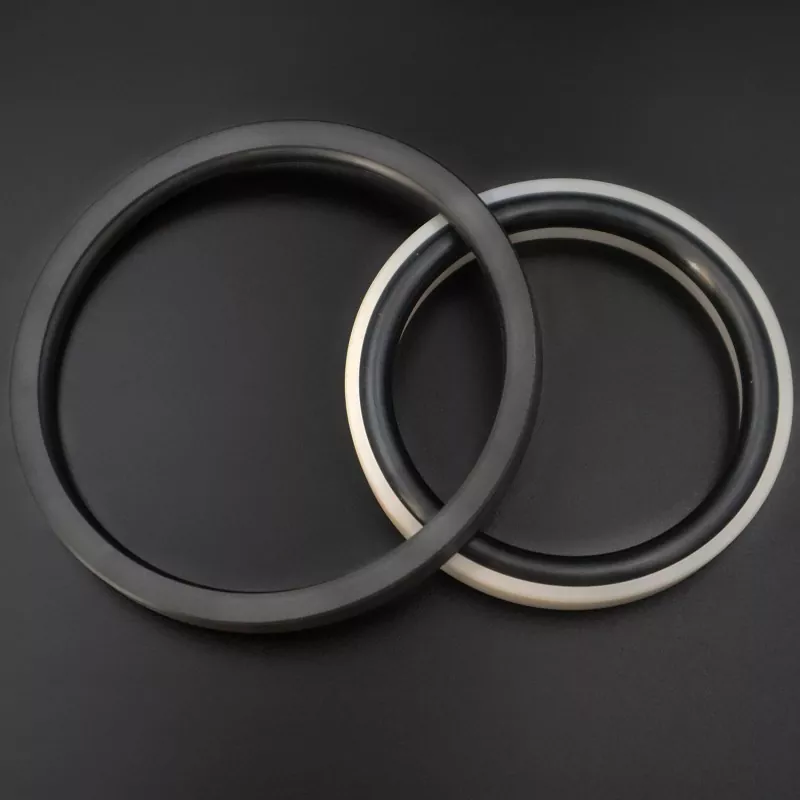

RC2062 Sigillum Piston firmum confirmatum consistit in anulo signatorio dentato specialiter designato factae praecipui operandi machinalis plasticae et anuli globulus; apta est ad signationem unidirectionem in applicationibus reciprocis hydraulicis et in gyrum.
Longam vitam servitutem, humilem frictionem, optimam obsignationem observantiam, vestigium compacti, et facilitatem institutionis ac sustentationis notat. Optima ratio signandi labii et crassities efficit ut signatio efficacia etiam cum instrumentis duris exposita ut caementa slurry.
Cum altiore structura compacta, spatii institutionem regit postulata ac faciliorem reddit conventum in-situm et sustentationem subsequentem. Certum est solutionem signandi pro cubiculis pistonicis in applicationibus scurrarum tractandis. artifices armorum industrialium invitamus ad aestimanda, comparanda, et molem ordinis huius operis comparandam.
Valores limitandi simul non fieri debent.
|
Pressura (MPa) |
Temperatus (°C)
|
Celeritas (m/s) |
Medium |
|
|
Reciproco motus |
Motus gyratorius |
|||
|
≤100 |
-35 ad +100 (cum NBR O-annulo) |
≤6 |
≤2 |
aqua, lutum, oleum crudum, oleum hydrau, emulsion |
|
-20 ad +200 (cum FKM O-anulum) |
||||
1. Materiae O-anulus compatibilis include: RO1 Nitrile Rubber (NBR), RO2 Fluoroelastomer (FKM) etc.
Anuli materia signandi: Latin material PTFE4; aliae materiae promptae includuntur PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, etc.
Order Model: RC2062-80*68.3*7.6-PTFE4-R01
Exemplar - Bore Diameter * Sulcus Diameter * sulcus Latitudo - Material Code
Aliqua magnitudine intra ambitum est available
|

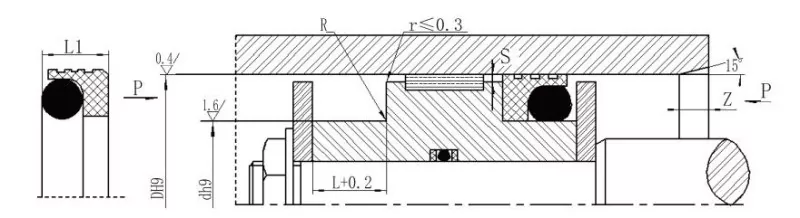

Bore magnitudine range Latin type D H9 RC2062 |
bore range Gravis officium D H9 RC2062-Z |
Sulcus diameter d h9 |
Sulcus latitudo L+0.2 |
Sigillum latitudo L1 |
Radii anguli Rmax |
Radialis alvi Smax |
Chamfer Zmin |
O anulum crucis-sectionem diameter |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~ 127.9 |
25~51.9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500.9 |
52~ 127.9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~150 |
128~500.9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Nota: 1. Pro diametris ≤30 mm boreis, sulcus apertus consilio commendatur.
2. Pro pressionibus 30 MPa excedentibus, h8/f8 aptum commendatur ad extrusionem hiatus.
