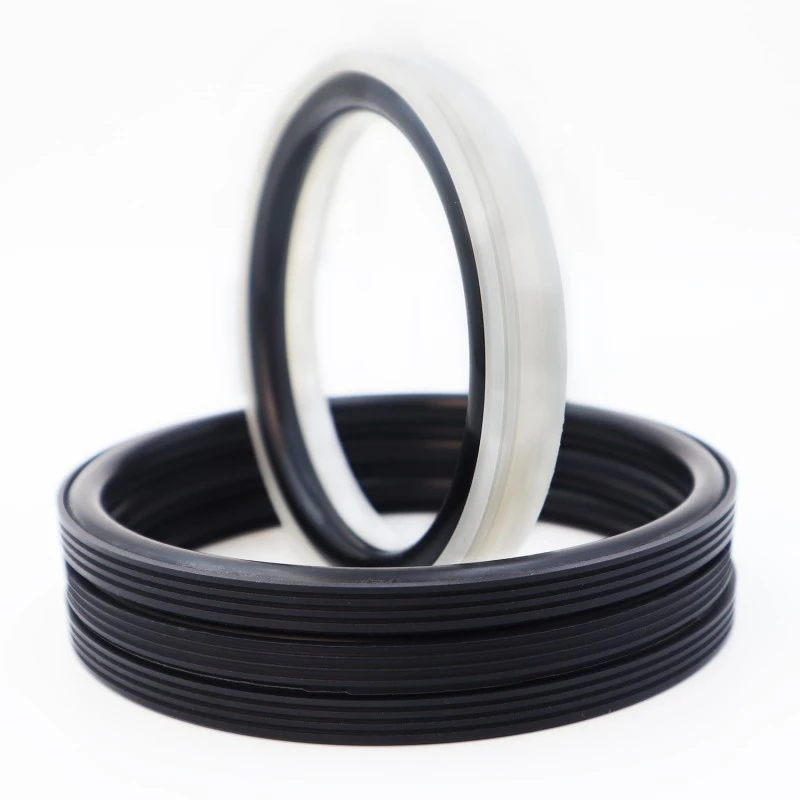

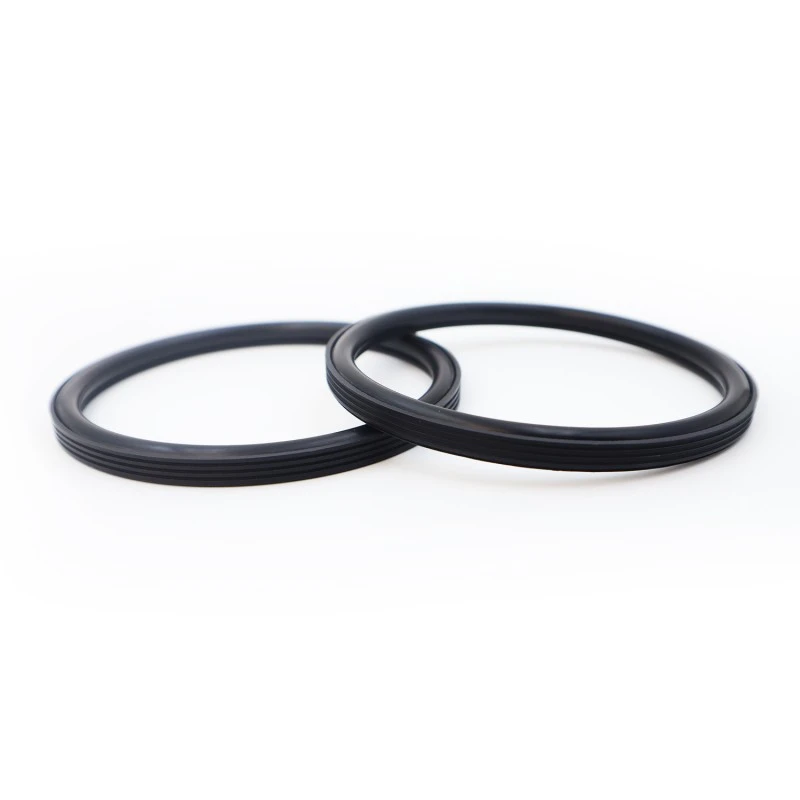

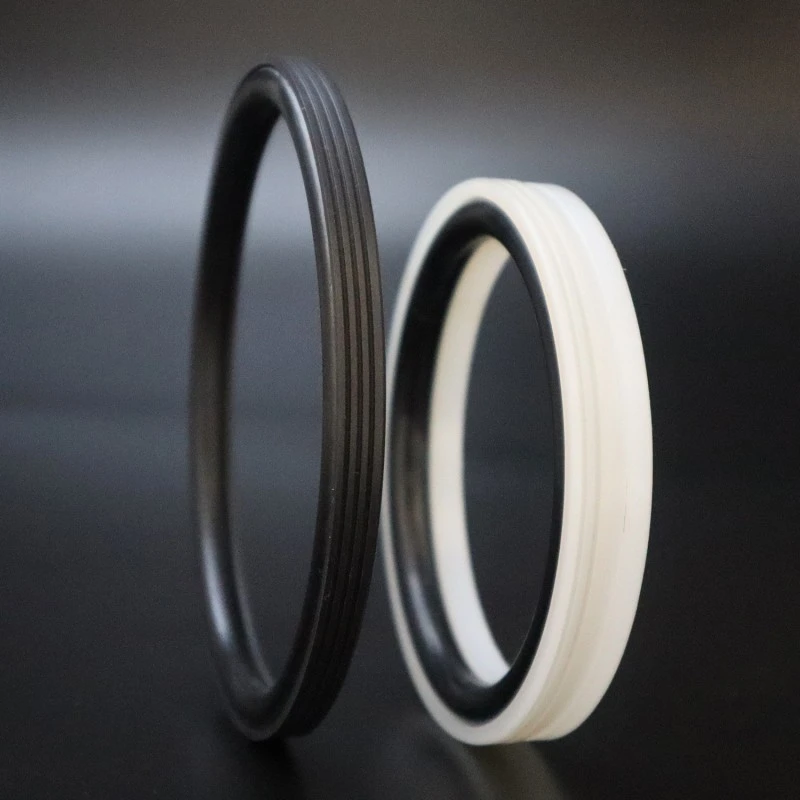

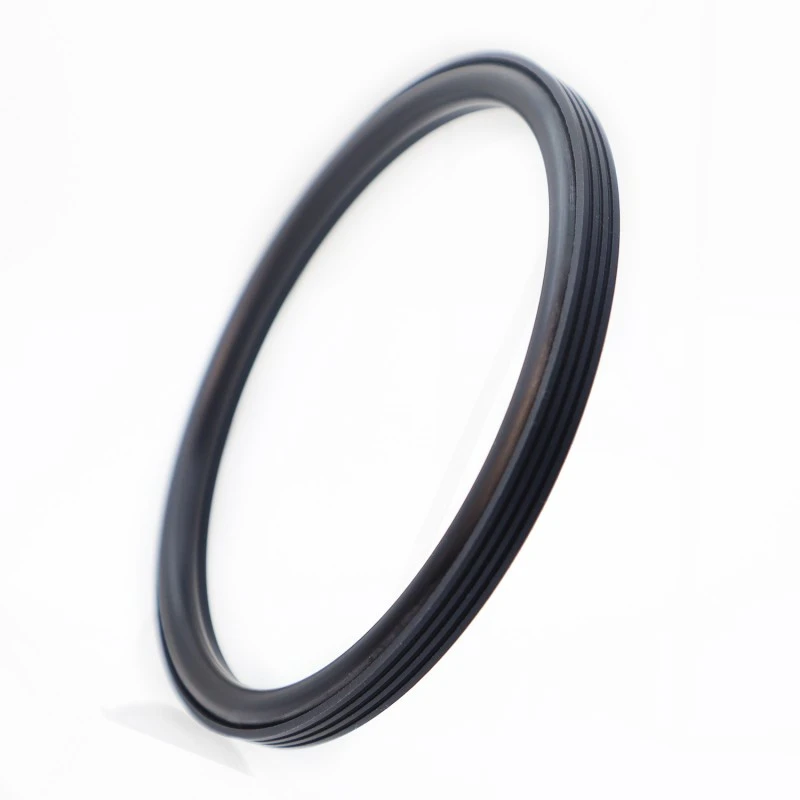

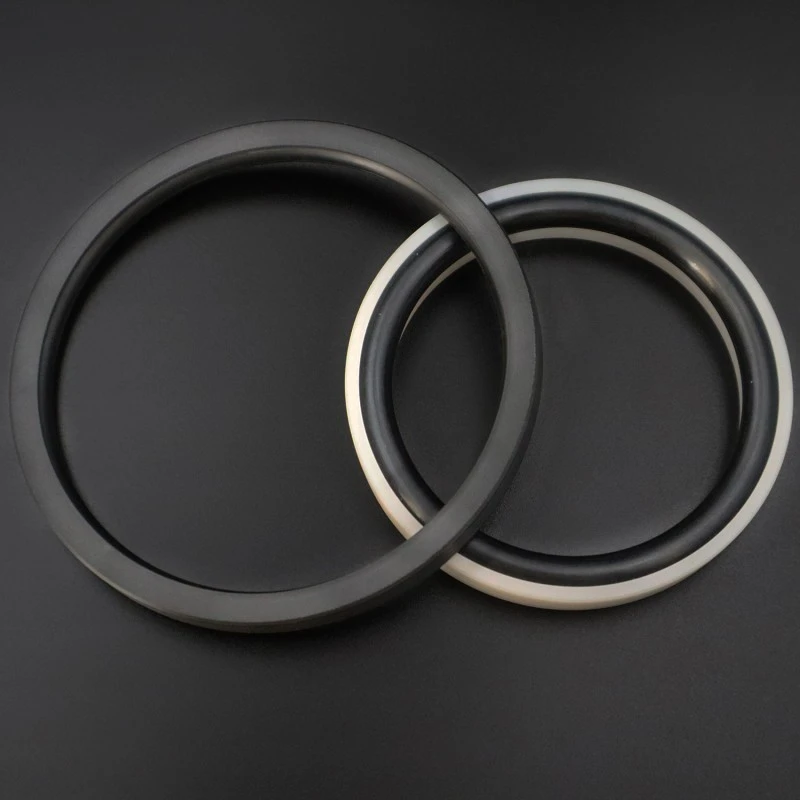

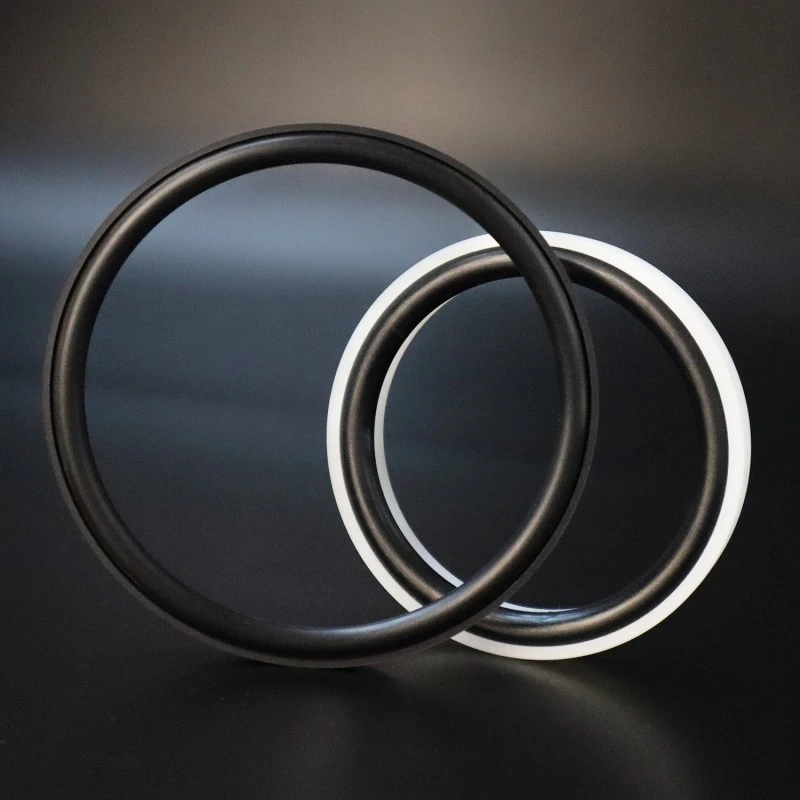

Sigillum Bore, designatum et fabricatum per Factory Ruichen Sigillum, aptum est obsignatione unidirectionali in applicationibus motui reciproco hydraulico et rotario. Longam vitam servitutem, humilem frictionem, optimam obsignationis observantiam, structuram compactam, ac facilem institutionem, usum et sustentationem notat. Peculiare labrum obsignandi et optimized crassitiei sigilli consilium obtinent egregiam obsignationem faciendam etiam in duris instrumentis ut caementum grout.
|
Pressura / MPa |
Temperatus/°C |
Celeritas / m/s |
Medium |
|
|
reciprocus motus |
Motus gyratorius |
|||
|
≤100 |
-35 ad +100°C (cum NBR O-annulo) |
≤6 |
≤2 |
aqua, lutum, oleum crudum, oleum hydrau, emulsion |
|
-20 ad +200°C (cum FKM O-anulum) |
||||
Materia Electio
1. Materiae comitans O-anulus sumi potest e: R01 Flexilis nitrilis (NBR), R02 Fluororubber (FKM), etc.
2. Materia anuli signandi: Materia sacra est PTFE4, aliae materiae promptae sunt PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, etc.
Order example
Exemplar Ordinis: RC2062-80*68.3*7.6-PTFE4-R01
Exemplar - Bore diameter * sulcus diameter * sulcus latitudo - Material code

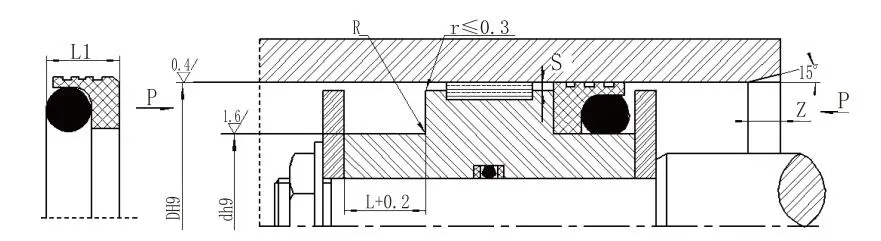

Specificationes et parametri (Qualibet amplitudo intra certum range est available.)
|
Apertura range Latin type DH9 RC2062 |
Apertura range Gravis loading DH9 RC2062-Z |
Sulcus diameter d h9 |
Sulcus latitudo L+0.2 |
Sigillum latitudo L1 |
Anguli rotundae Rmax |
Radialis alvi deiectio |
Chamfer Zmin |
O diametrum filum-anulum |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~ 127.9 |
25~51.9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500.9 |
52~ 127.9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~150 |
128~500.9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Nota: 1. Ad columpnam rotundam ≤ 30mm gerens, sulcus apertum consilium commendatur.
2. Pro pressionibus quam 30 MPa, aptum H8/f8 commendatur ad extrusionem hiatus.
Comprehensiva probatio facultatum: Nostra laboratorium centrale instructum est pleno instrumento temptationis, capax ad fingendum productum peractum sub condiciones operationis actualis. Testimenta includunt, sed non limitantur ad:
Dimensionalis inspectio: Utens alta praecisione instrumentorum 2D imaginis mensurae et machinis metiendis coordinare ut producti dimensiones plene conveniant cum exigentiis tolerantiae extractionis.
Euismod probatio: Including summus temperatus canus probat, humilis-temperatus probat, oleum / media resistentia probat, gerunt resistentia probat, erupit pressura probat, etc.
Vita cycli probatio: Praenuntians ministerium vitae et constantiam producti per vetustatem scamnum probat qui condiciones operationis actuales simulant.
