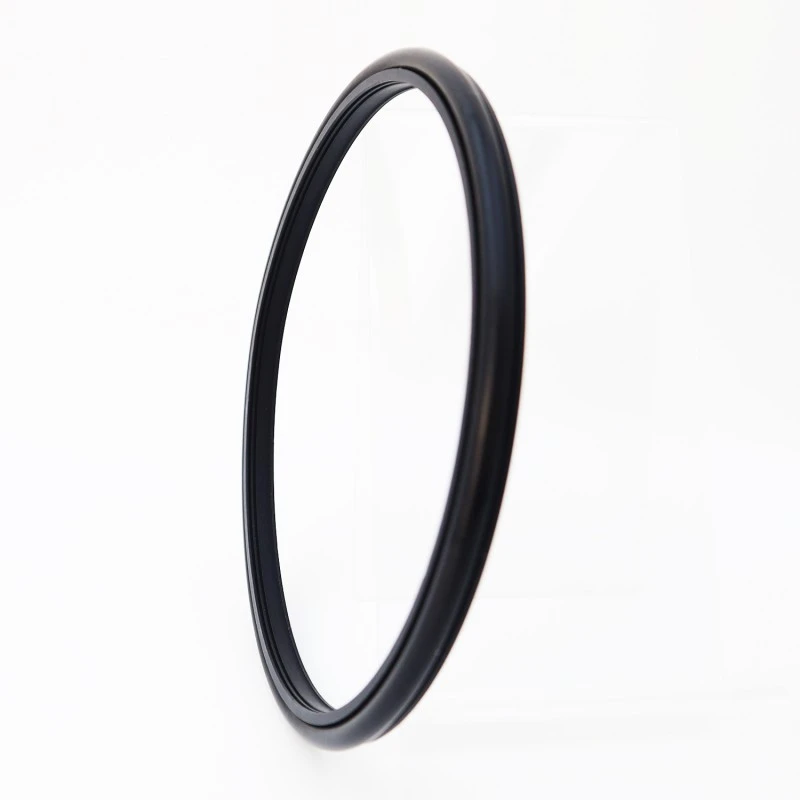

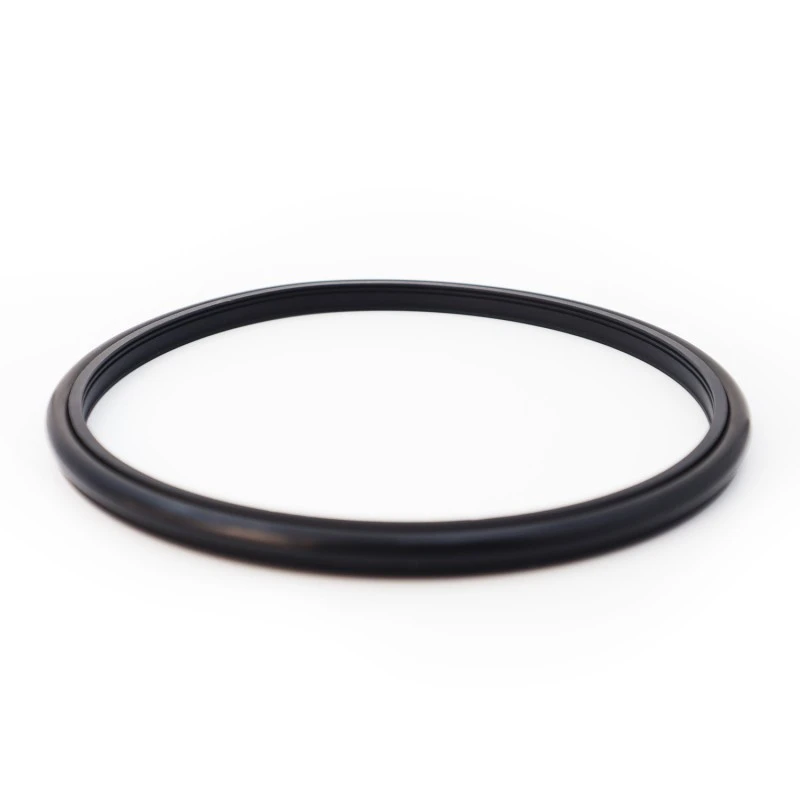

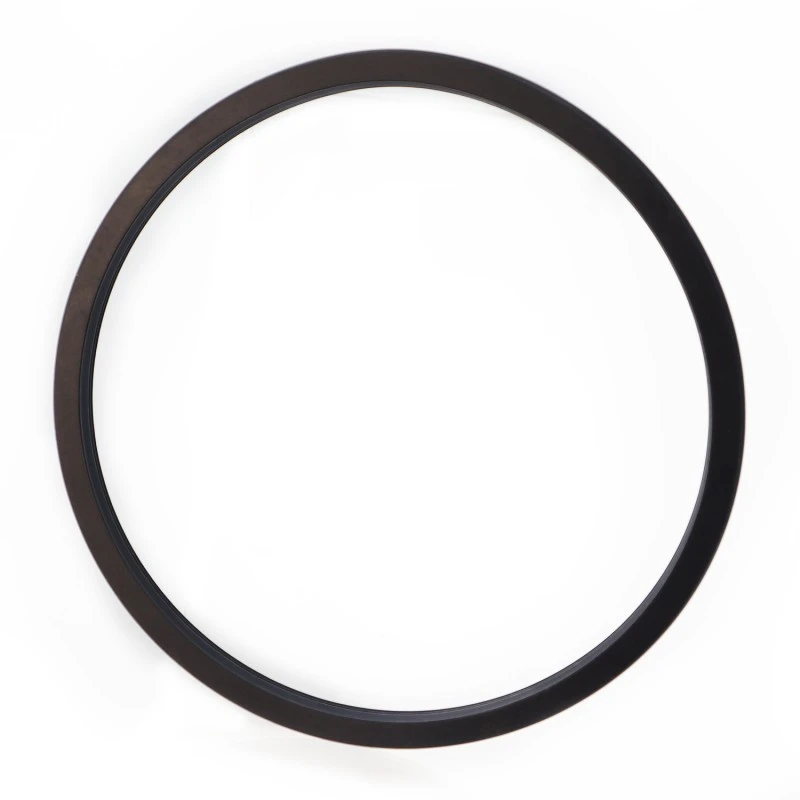

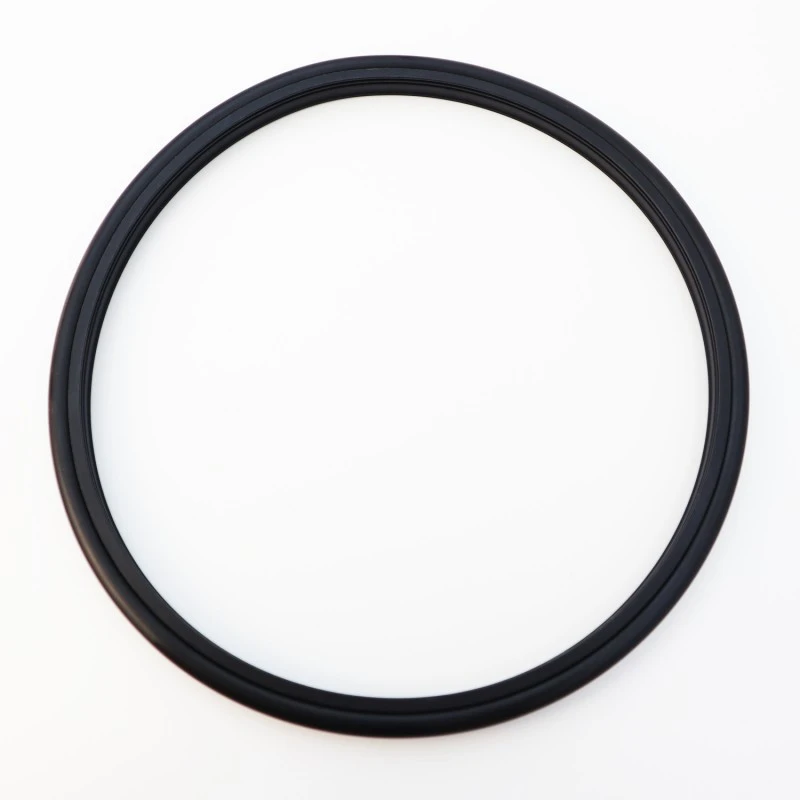

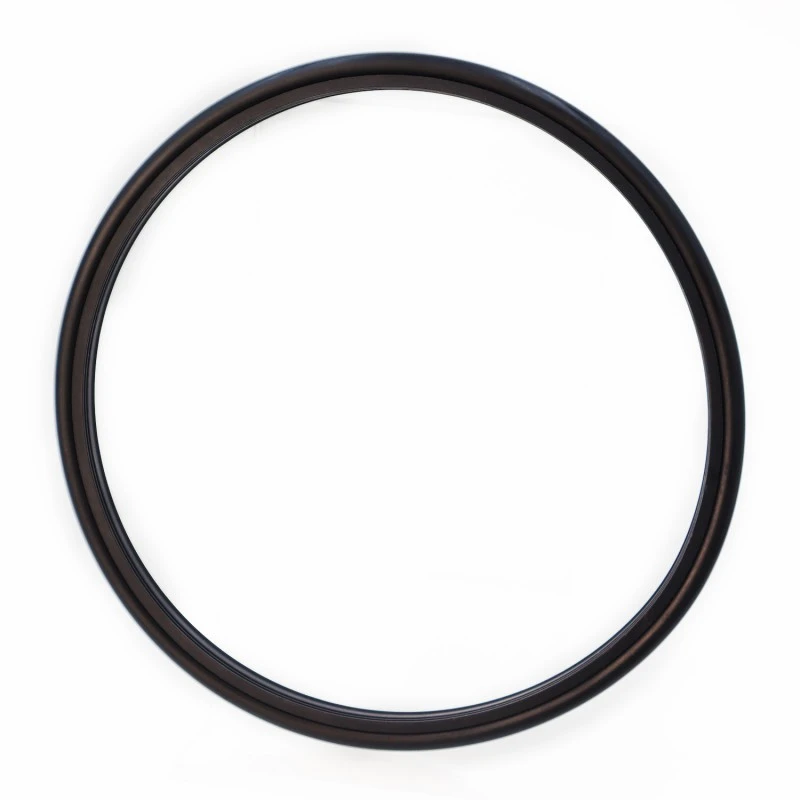

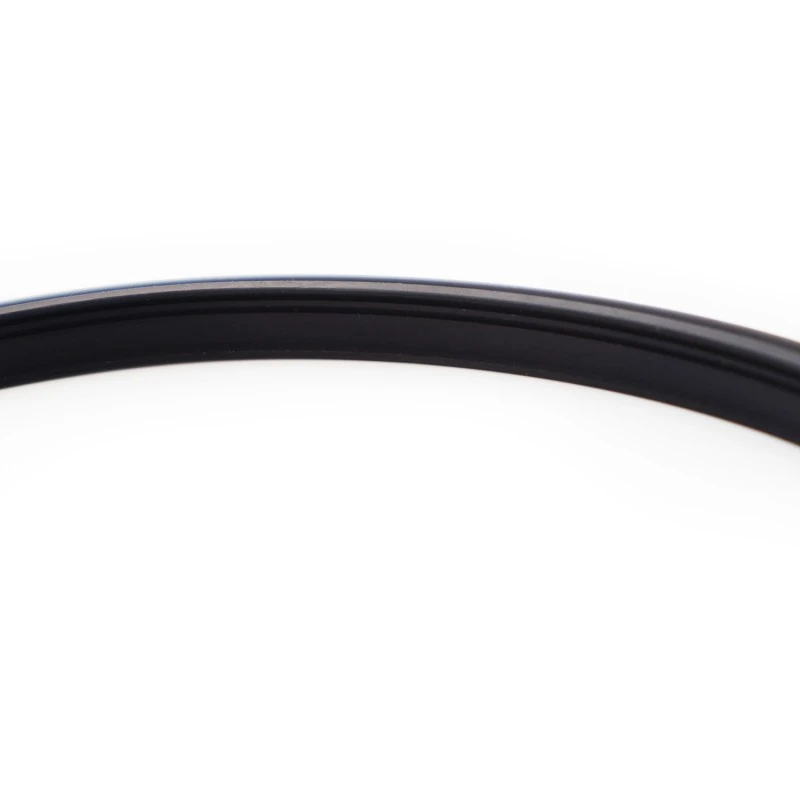

Shaft Sigillum pro Archi-Pressura Cement Slurry: Maximum vitae spatium, humilis frictio, excellentia obsignatio perficientur, pacti consilium, et facilem institutionem, usum, et sustentationem. Praecipuum eius labrum obsignandi et optimized Crassitudo designandi bonam praebet obsignationem etiam in duris instrumentis, ut caementum slurry. Cum ad usum instrumentorum limum ad signandum adhibitum, adipe lubricationem inter duo sigilla commendamus.
Condiciones operating condiciones applicabiles (valores limitandi simul non fieri debent)
|
Pressura / MPa |
Temperature / °C |
Celeritas / m/s |
Medium |
|
|
Reciproco motus |
Motus gyratorius |
|||
|
≤100 |
-35~ + C (cum matching NBR O-annulos) |
≤6 |
≤2 |
aqua, lutum, oleum crudum, oleum hydrau, emulsion |
|
-20~ + 200 (cum matching O-anulum FKM) |
||||
Cum quaslibet quaestiones vel casus occurrere in usu productorum tuorum, aliquando Ruichen attingere potes. Providemus 7 x 24 hora technicae consultationis hotlines ad quaestiones technicas urgentes tractandas.
In eventu sigilli Leak, abnormes vestis vel cuiuslibet defectus effectus, turma nostra technica subsidii turmam responsionis statim cum vocatione telephonica vel electronica incipiet. Praevia iudicio et solutionibus te praebere possumus per remotas diagnosis, analysi imaginis et aliis modis. Pro quaestionibus complexis promittimus relationem analysin praeviam dare intra XLVIII horas, et, si opus est, fabrum mittis ad locum ut subsidium technicum praebeat et simul quaestionem apud te investiget donec quaestio omnino solvitur.
Materia lectio
1. Apta materias O-anulus complectitur: R01 Nitrile Butadiene Rubber (NBR), R02 Fluororubber (FKM) etc.
2. Materias annuli signantes: Materia sacra PTFE4, aliae materiae optionales sunt PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, etc.
Exemplum ordinans
Exemplar ordinandi RC2061-80* 91.7*7.6-PTFE4-R01 Exemplar - Shaft Diameter * Sulcus Diameter * sulcus Latitudo - Material Code

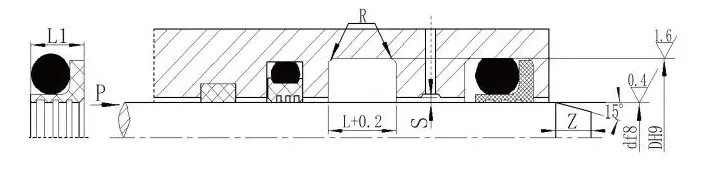

(A) Open structure

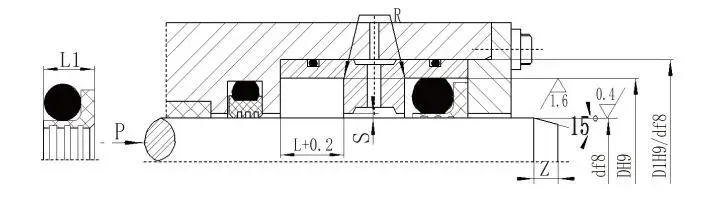

(B) Clausa compages
Specifications (cuiuslibet magnitudinis intra certum range est available)
|
Telum diametri range Vexillum genus d f8 RC2061 |
Spiculum diameter range Gravis genus d f8 RC2061-Z |
Sulcus diameter DH9 |
Sulcus latitudinis L+0.2 |
Latitudinis sigillum L1 |
Anguli rotundae Rmax |
Radialis alvi deiectio |
Chamfer Zmin |
O diametrum filum-anulum |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107.9 |
16-38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670.9 |
39~ 107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108-670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Nota: 1. Pro diametri scapi ≤ 30mm, sulcus apertum consilium commendatur.
2. Quando pro sigillis rotariis adhibetur, durities superficies HRC ≥ 58 commendatur pro stipite rotali.
3. Pro pressionibus quam 30MPa, idoneus H8/8 commendatur pro hiatu extrudendo.
